ZS4-4 クラスタ化から DE3-24 ディスクシェルフ (HBA 3 基)
次の図は、HBA 3 基を搭載する Oracle ZFS Storage ZS4-4 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 116 1 つのチェーン内で DE3-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラ
図 117 2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラ

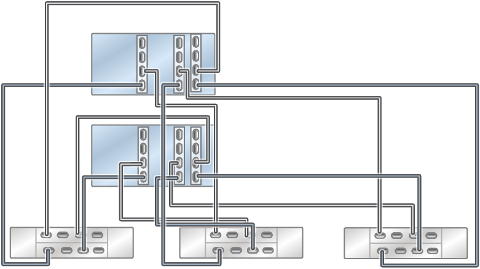

図 118 3 つのチェーン内で DE3-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラ

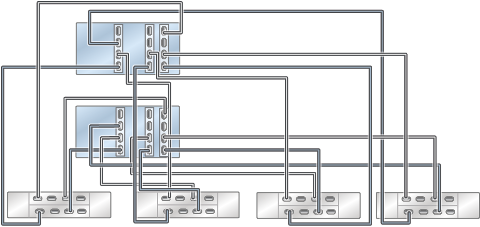

図 119 4 つのチェーン内で DE3-24 ディスクシェルフ 4 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラ

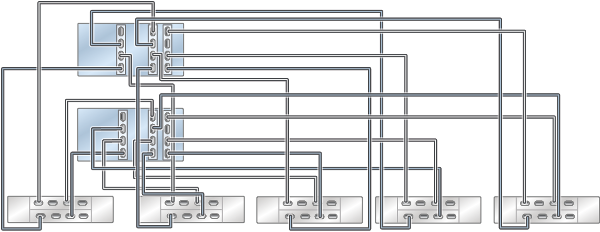

図 120 5 つのチェーン内で DE3-24 ディスクシェルフ 5 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラ

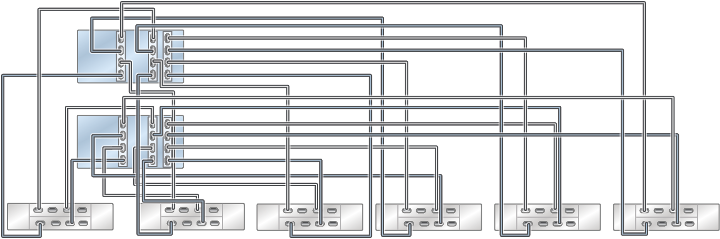

図 121 6 つのチェーン内で DE3-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラ
