ZS5-4 スタンドアロンから DE3-24 ディスクシェルフ (HBA 3 基)
次の図は、HBA 3 基を搭載する Oracle ZFS Storage ZS5-4 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

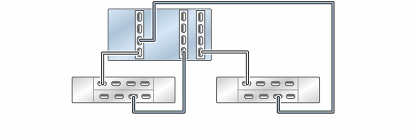

図 38 2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載するスタンドアロン ZS5-4 コントローラ

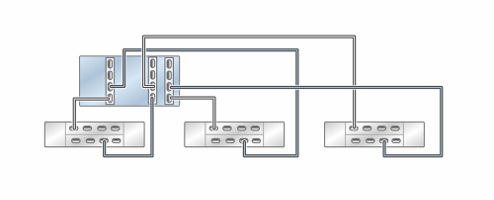

図 39 3 つのチェーン内で DE3-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するスタンドアロン ZS5-4 コントローラ

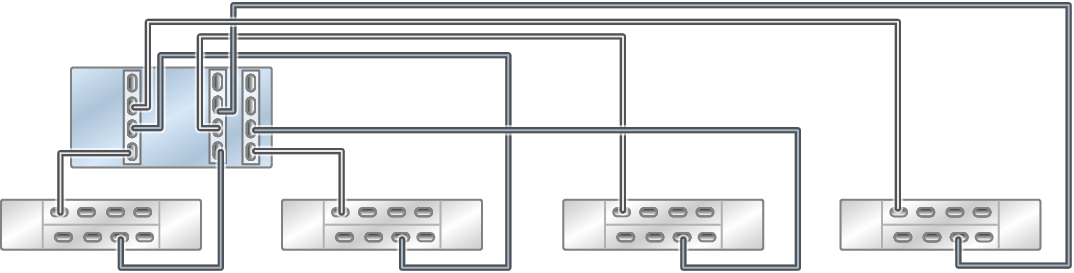

図 40 4 つのチェーン内で DE3-24 ディスクシェルフ 4 台に接続された HBA 3 基を搭載するスタンドアロン ZS5-4 コントローラ

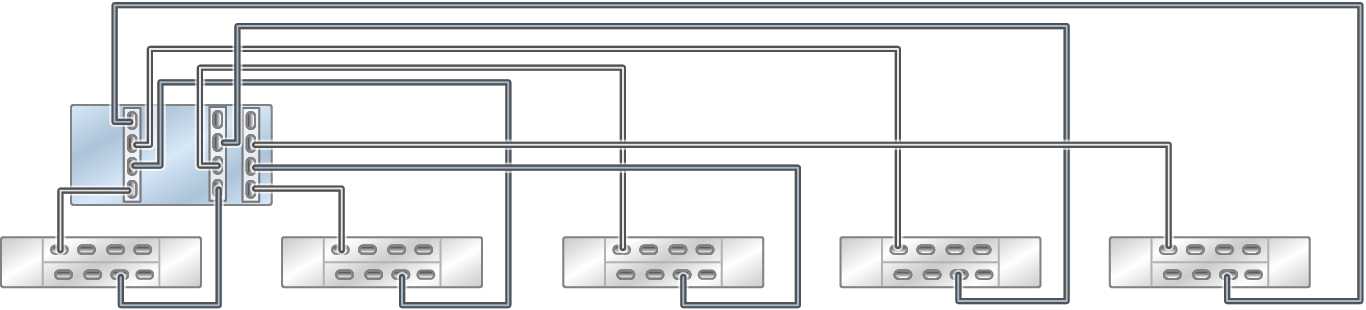

図 41 5 つのチェーン内で DE3-24 ディスクシェルフ 5 台に接続された HBA 3 基を搭載するスタンドアロン ZS5-4 コントローラ

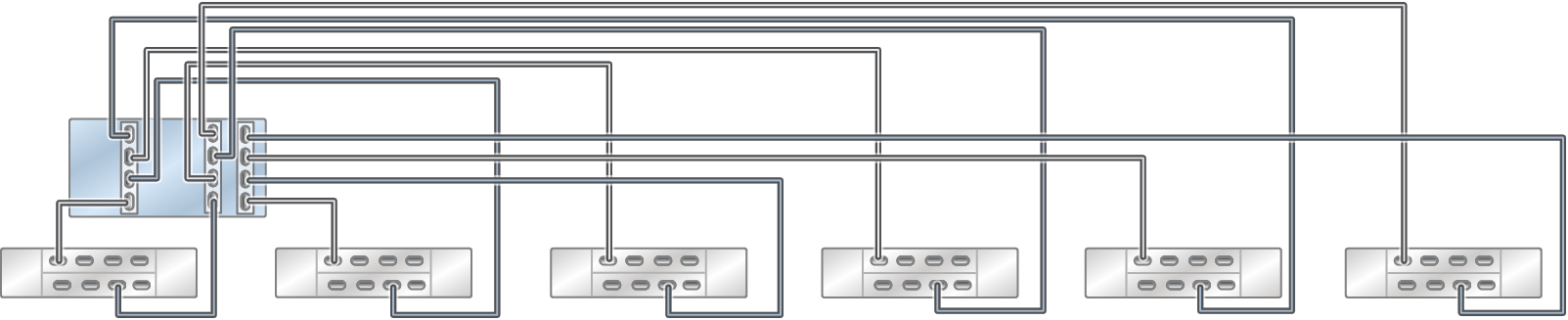

図 42 6 つのチェーン内で DE3-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載するスタンドアロン ZS5-4 コントローラ
図 43 1 つのチェーン内の複数のディスクシェルフ
