7420 クラスタ化から Sun Disk Shelf (HBA 4 基)
次の図は、HBA 4 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

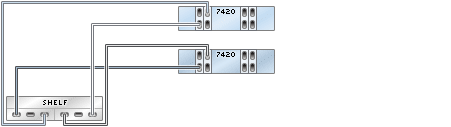

図 453 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ

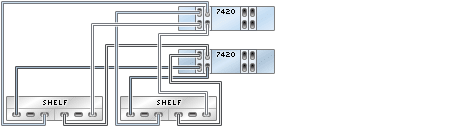

図 454 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ

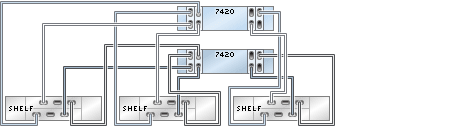

図 455 3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ

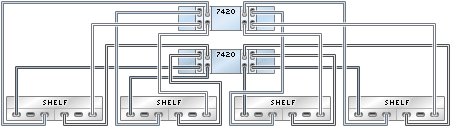

図 456 4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ

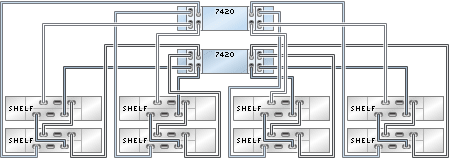

図 457 4 つのチェーン内で Sun Disk Shelf 8 台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ

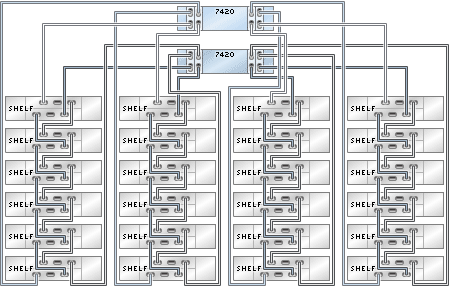

図 458 4 つのチェーン内で Sun Disk Shelf 24 台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ
