7420 クラスタ化から Sun Disk Shelf (HBA 6 基)
次の図は、HBA 6 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 466 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

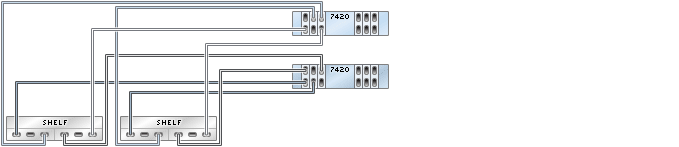

図 467 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

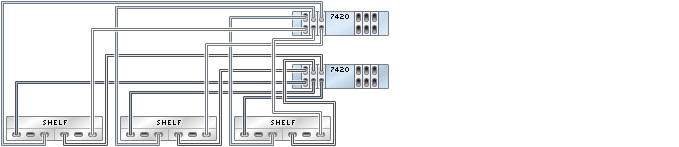

図 468 3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

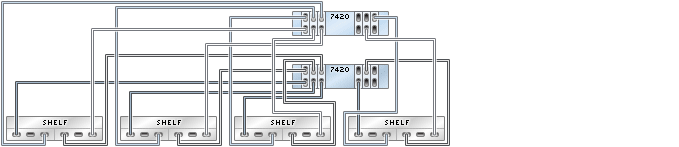

図 469 4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

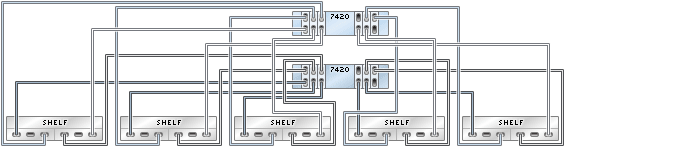

図 470 5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

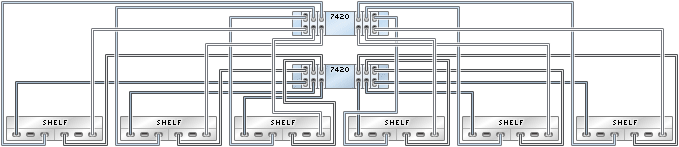

図 471 6 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

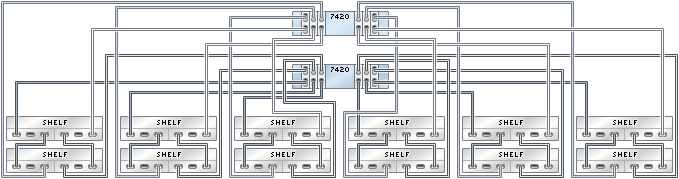

図 472 6 つのチェーン内で Sun Disk Shelf 12 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

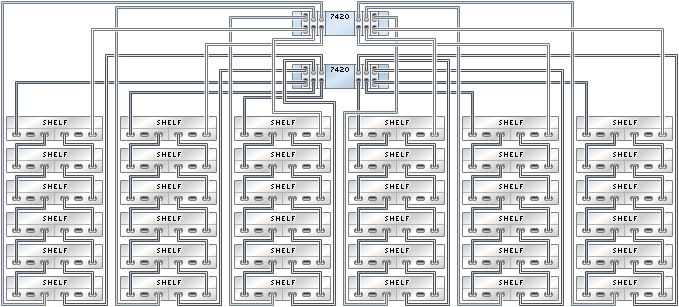

図 473 6 つのチェーン内で Sun Disk Shelf 36 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ
