ZS5-2 スタンドアロンから DE3-24 ディスクシェルフ (HBA 1 基)
次の図は、HBA 1 基を搭載する Oracle ZFS Storage ZS5-2 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 73 1 つのチェーン内で DE3-24 ディスクシェルフ 1 台に接続された HBA 1 基を搭載するスタンドアロン ZS5-2 コントローラ

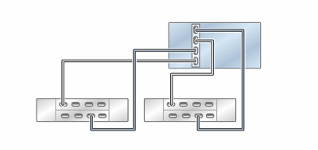

図 74 2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 1 基を搭載するスタンドアロン ZS5-2 コントローラ

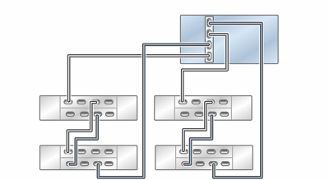

図 75 2 つのチェーン内で DE3-24 ディスクシェルフ 4 台に接続された HBA 1 基を搭載するスタンドアロン ZS5-2 コントローラ
図 76 1 つのチェーン内の複数のディスクシェルフ
