7420 スタンドアロンから Sun Disk Shelf (HBA 5 基)
次の図は、HBA 5 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 429 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ
図 430 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ
図 431 3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ
図 432 4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ
図 433 5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ

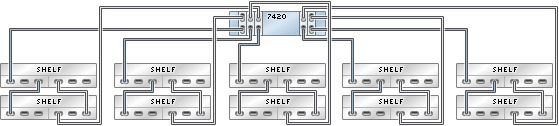

図 434 5 つのチェーン内で Sun Disk Shelf 10 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ

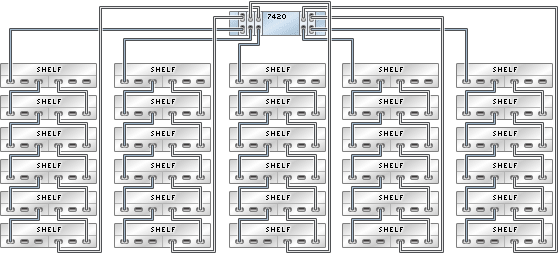

図 435 5 つのチェーン内で Sun Disk Shelf 30 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ
