ZS5-2 クラスタ化から DE3-24 ディスクシェルフ (HBA 1 基)
次の図は、HBA 1 基を搭載する Oracle ZFS Storage ZS5-2 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 83 1 つのチェーン内で DE3-24 ディスクシェルフ 1 台に接続された HBA 1 基を搭載するクラスタ化 ZS5-2 コントローラ

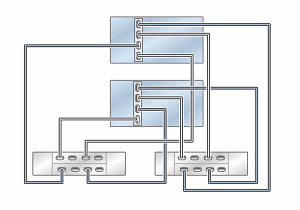

図 84 2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 1 基を搭載するクラスタ化 ZS5-2 コントローラ

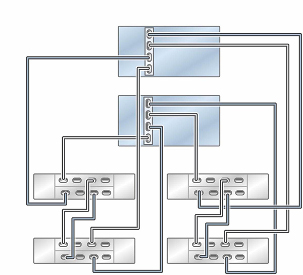

図 85 2 つのチェーン内で DE3-24 ディスクシェルフ 4 台に接続された HBA 1 基を搭載するクラスタ化 ZS5-2 コントローラ
図 86 1 つのチェーン内の複数のディスクシェルフ
