Inspection du serveur et installation des composants optionnels

Langue :

Mise en garde - Danger électrique. Assurez-vous que le serveur est déconnecté de la source d'alimentation.

Mise en garde - Risque de dommage aux composants. Le serveur contient des composants sensibles aux décharges électrostatiques. Portez un bracelet antistatique et utilisez un tapis antistatique pour toute intervention à l'intérieur du serveur.

Avant d'installer le serveur dans le rack, inspectez l'intérieur et installez les composants optionnels.

Avant de commencer

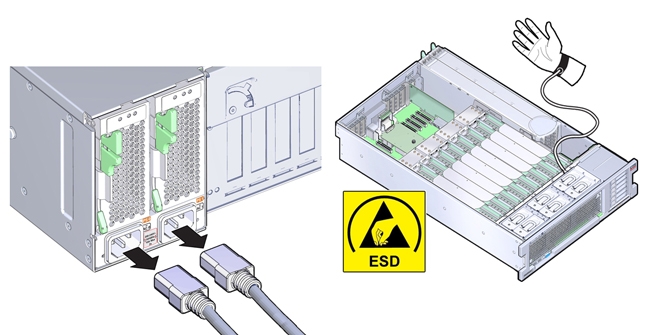

Assurez-vous que le serveur est déconnecté de la source d'alimentation.
Utilisez un bracelet antistatique fixé à une surface reliée à la terre.
Retirez le capot supérieur du serveur.
1. Levez les deux bascules à ressort sur le dessus du capot jusqu'à ce qu'elles soient complètement ouvertes et soulevez le bord avant du capot.
  Dans l'illustration suivante, l'image 1 montre les deux bascules à ressort en position complètement ouverte et l'image 2, le capot soulevé et retiré du serveur.
2. Retirez le capot du serveur et mettez-le de côté.
  Mise en garde - Risque de dommage aux composants. Un interrupteur de verrouillage est fixé sur la face interne du capot du serveur. Faites attention à ne pas endommager ce composant.

Assurez-vous que tous les composants remplaçables et les connecteurs de câble sont insérés et enclenchés. Si nécessaire, replacez les composants (en les retirant puis en les réinstallant).

Pour les procédures de retrait et d'installation de composants, reportez-vous à l'étiquette de maintenance sur le capot supérieur du serveur ou aux procédures de démontage et de remplacement dans le Oracle Server X5-4 Service Manual.

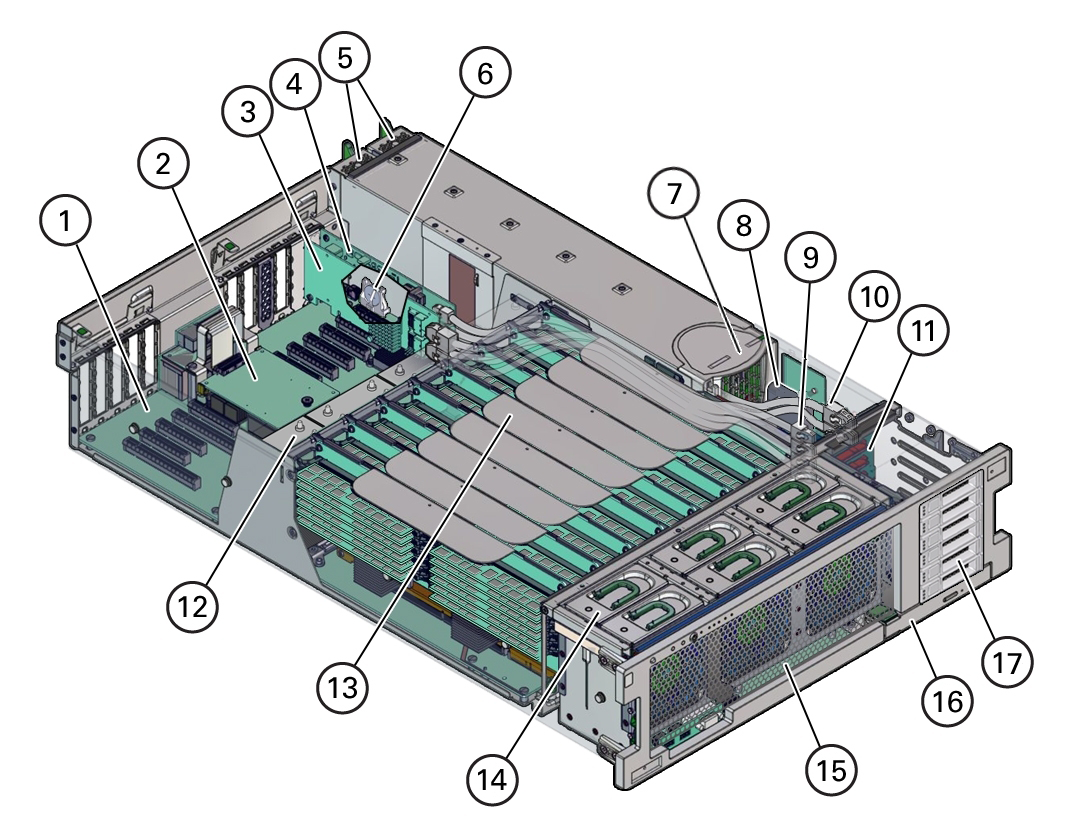

L'illustration suivante montre l'emplacement des composants remplaçables.

image:Illustration avec légendes qui montre les composants remplaçables du serveur.

Légende	Description	Légende	Description
1	Carte mère	10	Câbles SAS HBA (2)
2	Carte SP	11	Carte backplane de l'unité de stockage
3	Carte HBA	12	Dissipateurs de chaleur et CPU (2 ou 4)
4	Carte de commutation PCIe NVMe	13	Cartes riser de mémoire (4 ou 8)
5	Alimentations électriques (2)	14	Modules de ventilateur (6)
6	Batterie système	15	Carte de ventilateur
7	Backplane d'alimentation	16	Lecteur de DVD
8	ESM	17	Emplacements d'unités de stockage (6)
9	Câbles NVMe (4)

Vérifiez que le lecteur Flash USB Oracle System Assistant est installé.

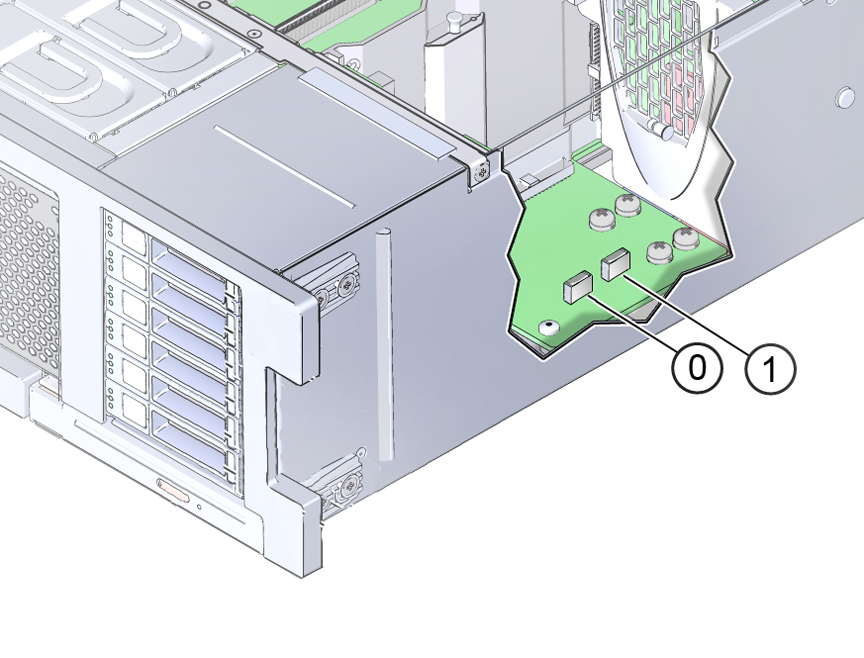

Si vous avez commandé Oracle System Assistant, vérifiez que le lecteur Flash USB dédié est installé sur le port USB interne, P0. L'illustration suivante montre les deux ports USB internes, situés derrière les unités de stockage. Le port USB P0 est à côté du port USB P1 mais plus proche de l'avant du serveur
Installez les composants en option.
Installez les composants en option qui peuvent avoir été livrés séparément. Il peut s'agir des composants suivants :
- Cartes PCIe
- Kits de mémoire DIMM DDR3
- Unités de stockage
Pour installer des composants en option, reportez-vous à l'étiquette de maintenance sur le capot supérieur du serveur ou aux procédures de démontage et de remplacement dans le Oracle Server X5-4 Service Manual.

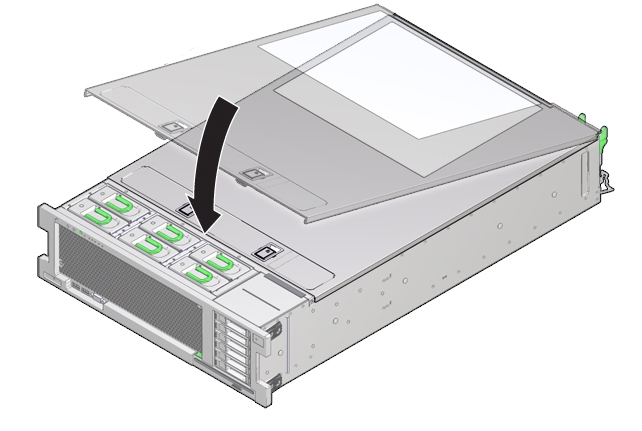

Installez le capot du serveur.
1. Alignez le capot sur le dessus du serveur, en veillant à insérer la partie arrière sous la lèvre du bord arrière du serveur.
2. Abaissez la partie avant jusqu'à ce que le capot repose à plat sur le serveur.
3. Exercez une pression sur la partie avant jusqu'à ce que les bascules s'enclenchent en produisant un déclic sonore.
Vérifiez que le capot est verrouillé.
