Fixation des ensembles glissières
Effectuez l'opération suivante pour fixer les ensembles glissières au rack.
Remarque - Les assemblages de rails coulissants prennent uniquement en charge les racks équipés de trous carrés de 9,5 mm et de trous ronds M6. Tous les autres racks, y compris les modèles dotés de trous de montage de 7,2 mm, M5 ou 10-32, ne sont pas pas pris en charge. Pour plus d'informations sur la taille des trous de rails, consultez la documentation du rack.
Pour fixer les ensembles glissières au rack :
-
(Facultatif) Si vous devez déplacer le rack avec le serveur installé, il est recommandé de fixer l'ensemble glissière avec les vis de montage et les écrous à cage.
Reportez-vous à la carte Rail Rackmount Kit Overview and Information pour obtenir les instructions sur l'insertion de ces écrous à cage. Cette carte est incluse dans le kit de montage en rack.
- Positionnez un ensemble glissière dans votre rack afin que le support avant de l'ensemble glissière se trouve à l'extérieur du montant avant du rack et que le support arrière de l'ensemble glissière se trouve à l'intérieur du montant arrière du rack.
-

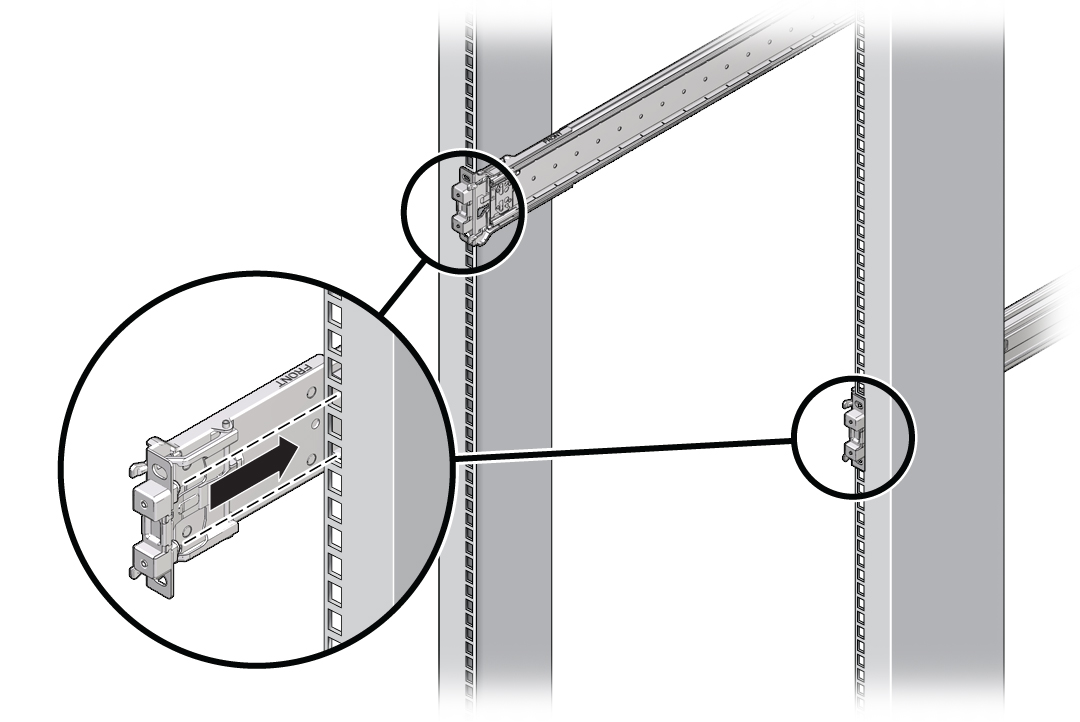

Alignez les broches de montage de l'ensemble glissière aux trous de montage des montants du rack avant et arrière. Verrouillez ensuite l'assemblage en poussant ce dernier vers l'arrière du rack jusqu'à ce que les broches de montage s'engagent dans le rack.

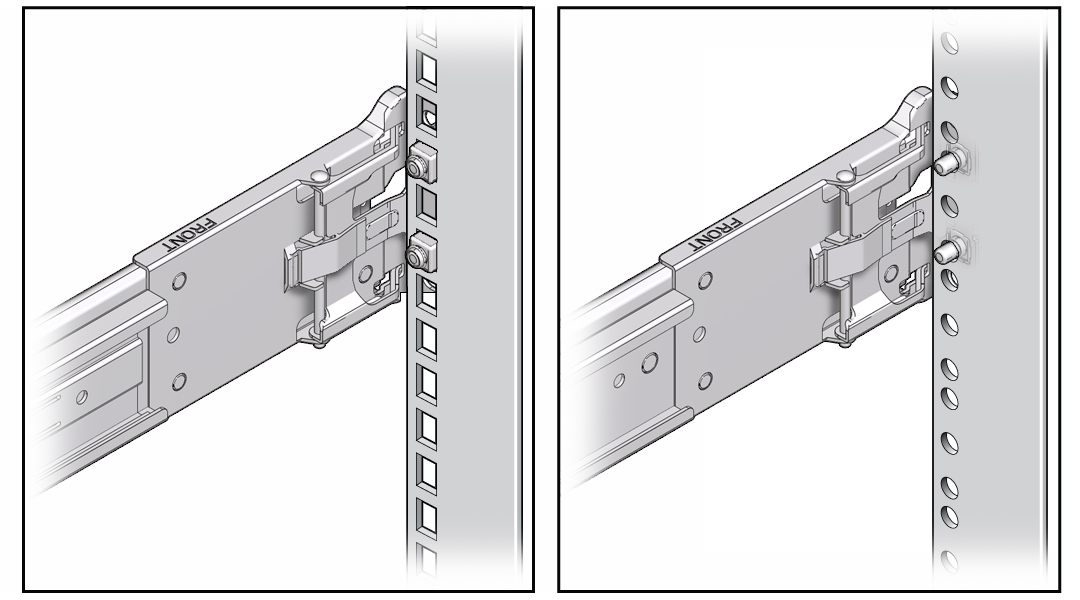

Remarque - Les broches de montage de l'assemblage coulissant sont compatibles avec les trous de montage carrés de 9,5 mm ou les trous ronds M6. Aucune autre taille de trou de montage n'est prise en charge.
-

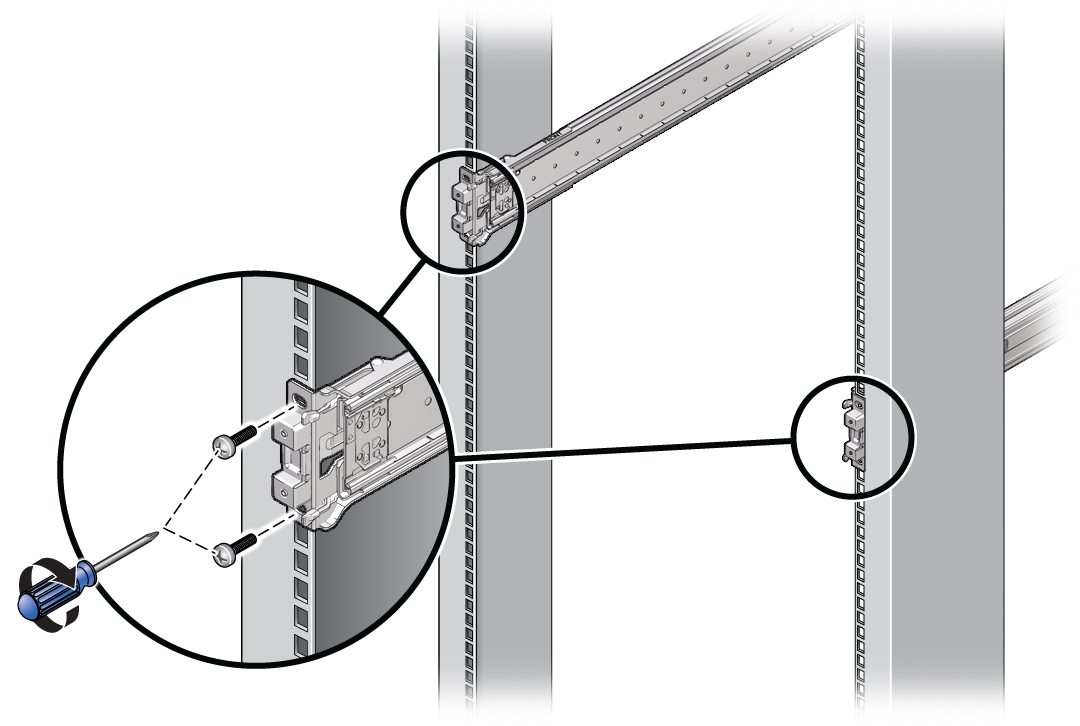

(Facultatif) Si vous avez choisi de fixer l'ensemble glissière sans vis de montage et écrou à cage, insérez les vis de montage M6 dans les supports de glissière avant et arrière et les montants du rack, puis fixez-les avec les écrous à cage.
- Répétez les étapes 2 à 4 pour l'autre ensemble glissière.
