Installation du module de fixation des câbles

Le module de fixation des câbles est un ensemble facultatif que vous pouvez utiliser pour acheminer les câbles du serveur dans le rack.

1. Déballez les pièces du module de fixation des câbles.
2. Amenez le module de fixation des câbles à l'arrière du rack de l'équipement et assurez-vous d'avoir suffisamment de place pour travailler à l'arrière du serveur.

   ---

   Remarque -  Les indications "gauche" ou "droite" figurant dans cette procédure supposent que vous vous trouvez face à l'arrière du rack d'équipement.

   ---

3. Insérez le connecteur du support de montage du CMA dans la glissière droite jusqu'à ce qu'il s'enclenche en produisant un déclic sonore.

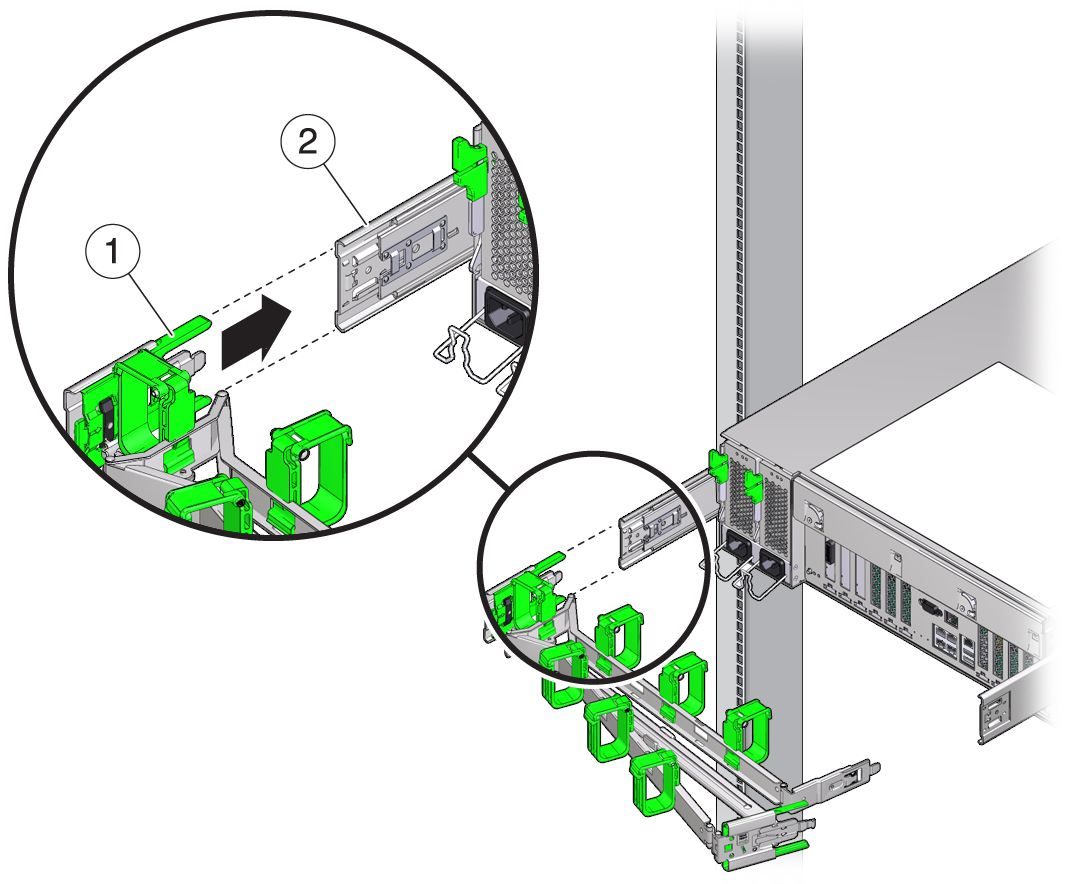

   Légende Description 1 Support de montage du module de fixation des câbles 2 Glissière droite

4. Insérez le connecteur de glissière du module de fixation des câbles droit dans l'ensemble glissière droit jusqu'à ce que le connecteur s'enclenche avec un déclic sonore.

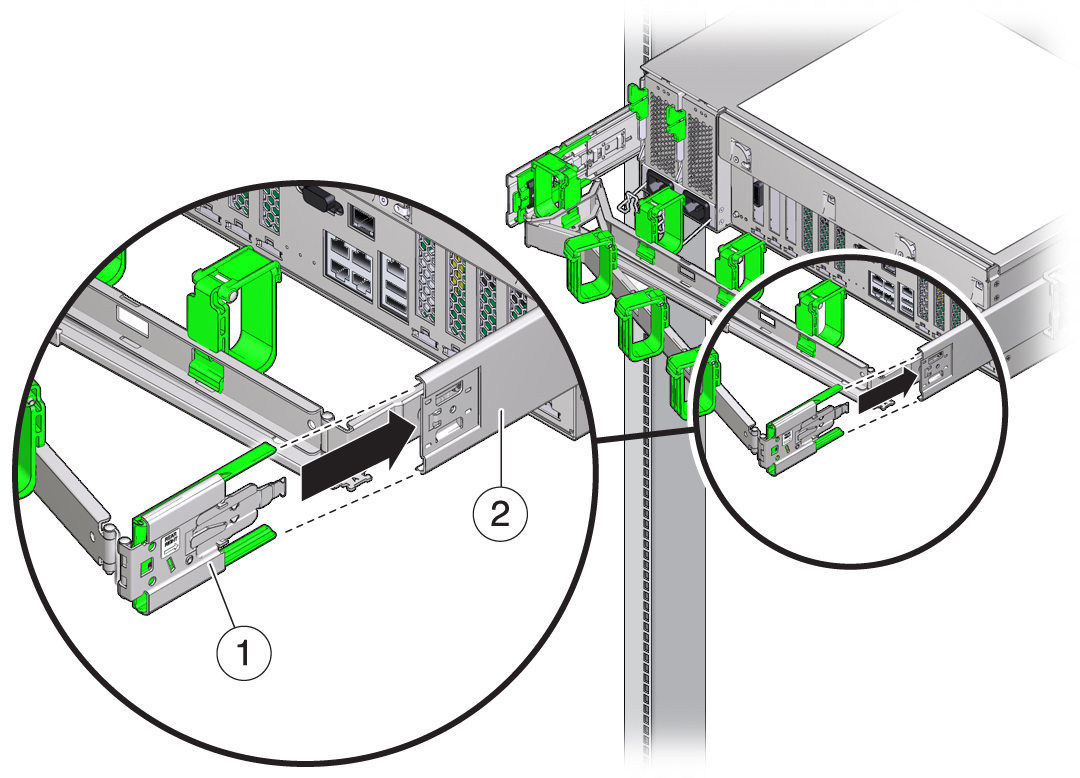

   Légende Description 1 Connecteur de la glissière du module de fixation des câbles 2 Glissière droite

5. Insérez le connecteur de glissière du module de fixation des câbles gauche dans l'ensemble glissière gauche jusqu'à ce que le connecteur s'enclenche avec un déclic.

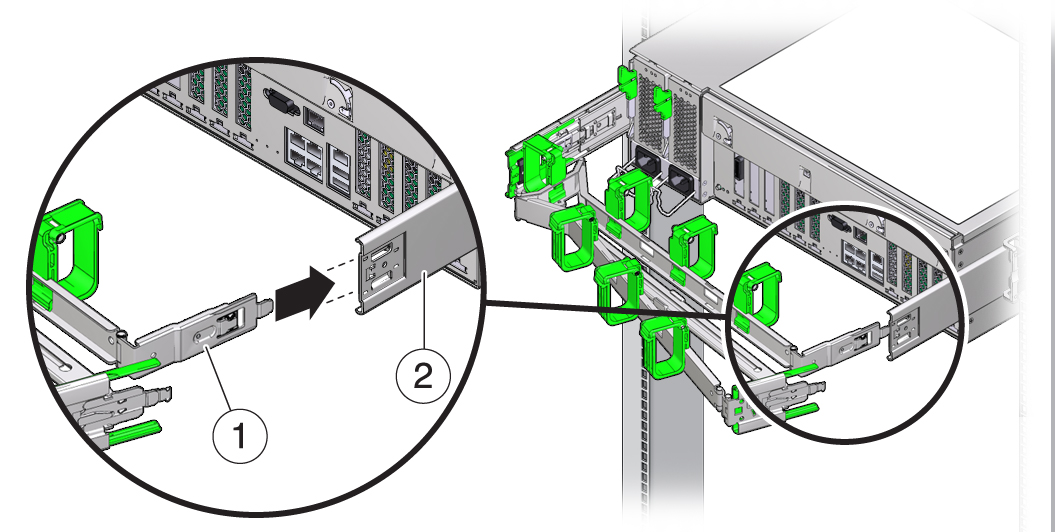

   Légende Description 1 Connecteur de la glissière du module de fixation des câbles 2 Glissière gauche

6. Installez, acheminez et arrangez les câbles vers le serveur.

   ---

   Remarque -  Des instructions d'installation des câbles du serveur sont fournies à la section Cabling the Server.

   ---

7. Si nécessaire, fixez les crochets et les brides de câbles sur le module de fixation des câbles, puis resserrez-les pour fixer les câbles.

   ---

   Remarque -  Les crochets et brides des câbles sont préinstallés sur le module de fixation des câbles. Effectuez cette étape si vous devez réinstaller les crochets et brides des câbles sur le module de fixation des câbles.

   ---

   Pour obtenir de meilleurs résultats, placez trois brides de câbles régulièrement espacées sur le côté du module de fixation des câbles orienté vers l'arrière et trois brides sur le côté du module de fixation des câbles le plus proche du serveur.

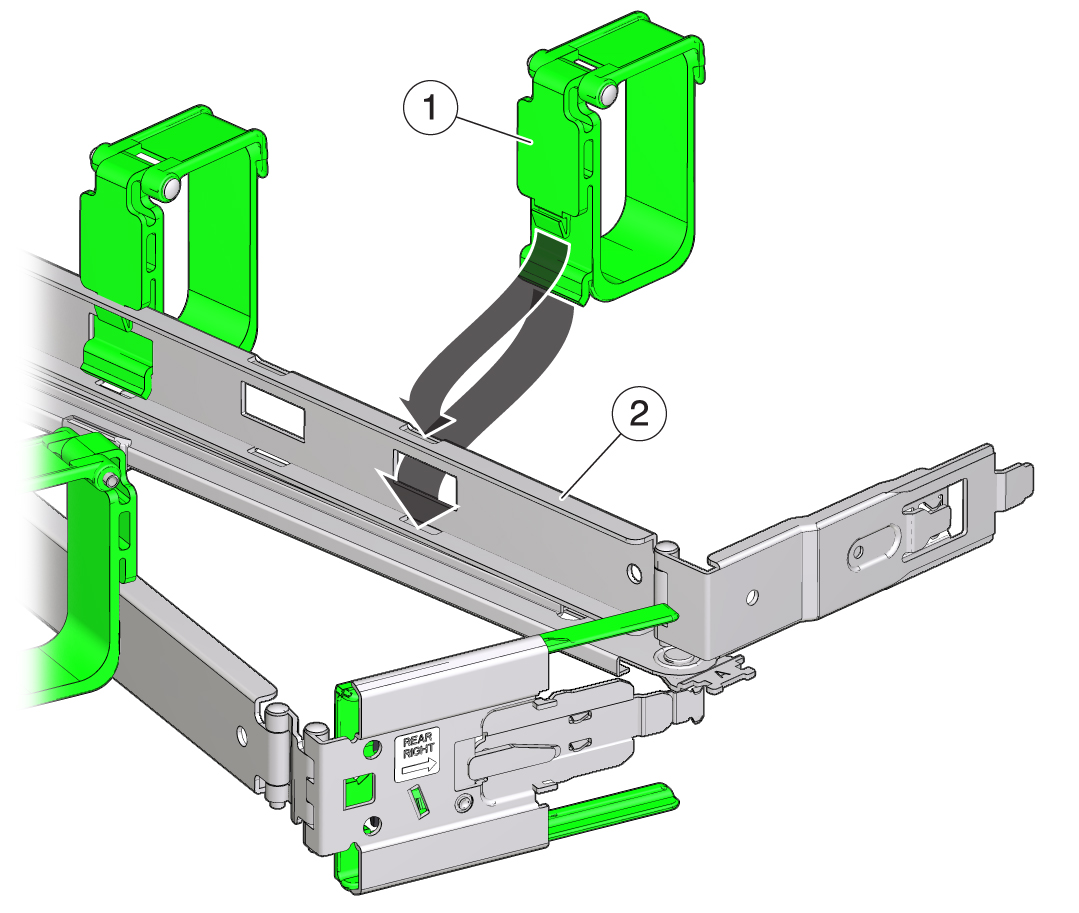

   Légende Description 1 Bride de câbles du module de fixation des câbles 2 Module de fixation des câbles
