Installation des supports de montage
Pour installer les supports de montage sur les faces latérales du serveur :
-

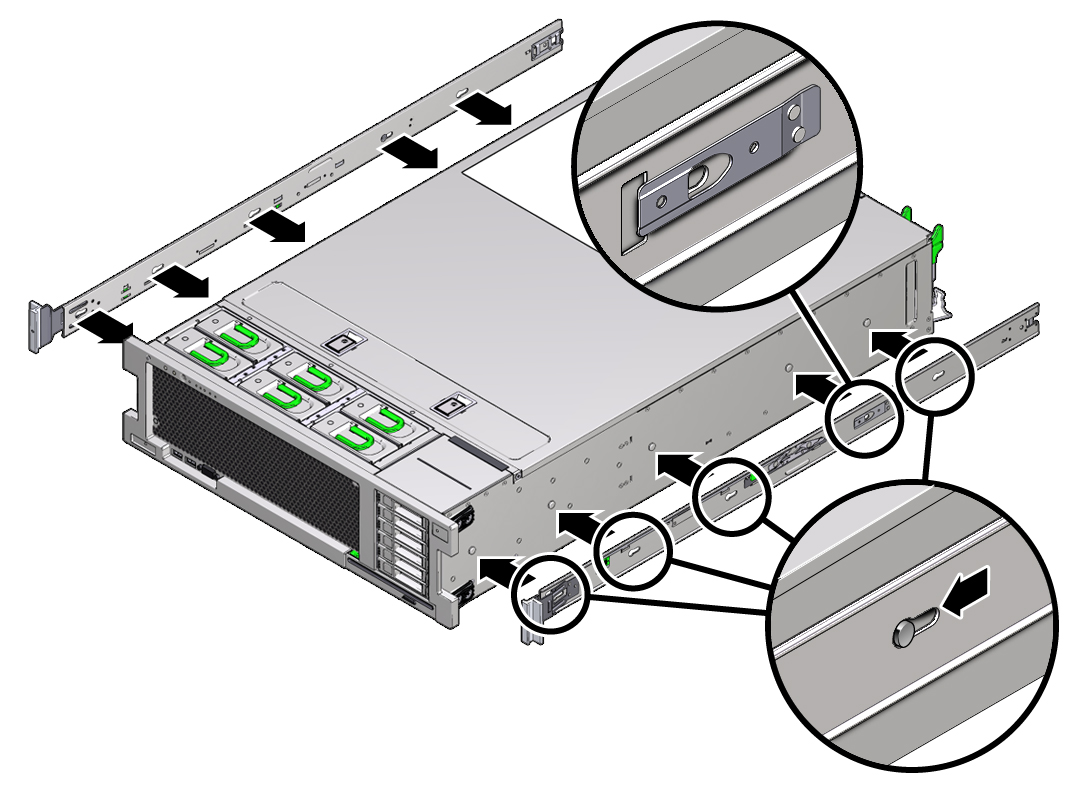

Placez un support de montage contre le châssis de manière à ce que le verrou de la glissière se trouve à l'avant du serveur et que les cinq ouvertures du support de montage soient alignées avec les cinq broches de repère sur le côté du châssis.
Remarque - Les supports de montage sont identiques et peuvent être installés sur l'un ou l'autre côté du châssis.
- Quand les extrémités des cinq broches de repère du châssis ressortent des cinq ouvertures du support de montage, tirez le support de montage vers l'avant du châssis jusqu'à ce qu'il s'enclenche avec un déclic sonore.
- Vérifiez que la broche de repère arrière est bien clipsée dans le support de montage.
- Répétez les étapes 1 à 3 pour installer l'autre support de montage de l'autre côté du serveur.
