Connexion des cordons d'alimentation

Langue :

Utilisez cette procédure pour brancher les cordons d'alimentation aux unités d'alimentation à l'arrière du serveur.

Avant de commencer

Assurez-vous que toutes les spécifications et recommandations physiques, électriques, environnementales et de ventilation sont respectées avant de mettre le serveur sous tension en mode veille (voir Server Specifications and Guidelines).

Vérifiez que l'alimentation CA fournie par la prise correspond aux spécifications du serveur.
Pour des informations sur les caractéristiques électriques, reportez-vous à la section Electrical Specifications.

Remarque - Un système à deux CPU fonctionne à partir de sources de courant basse tension 100 à 127 V ou haute tension 200 à 240 V. Un système à quatre CPU fonctionne à partir de sources de courant haute tension 200 à 240 V.

A l'arrière du serveur, insérez les connecteurs des deux cordons d'alimentation fournis dans les entrées CA des unités d'alimentation électriques et fixez les cordons à l'aide des supports de câble des prises.

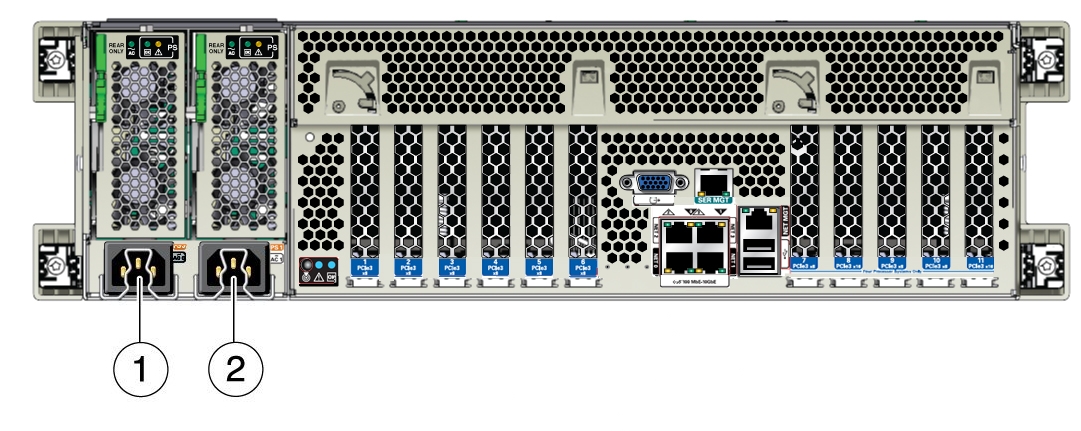

Dans l'illustration suivante, les légendes 1 et 2 indiquent l'emplacement des entrées CA de l'unité d'alimentation. Les unités d'alimentation figurent sur le côté gauche du serveur et sont désignées de gauche à droite. L'unité d'alimentation la plus à gauche est PS0 (légende 1), et la plus à droite est PS1 (légende 2).
Acheminez et arrangez les câbles CA dans le rack.
Assurez-vous que les câbles n'entravent pas le déplacement du serveur lors de son insertion ou de son retrait du rack.

Branchez les extrémités des cordons d'alimentation sur des prises secteur alimentées.
Vérifiez que les unités d'alimentation fonctionnent.

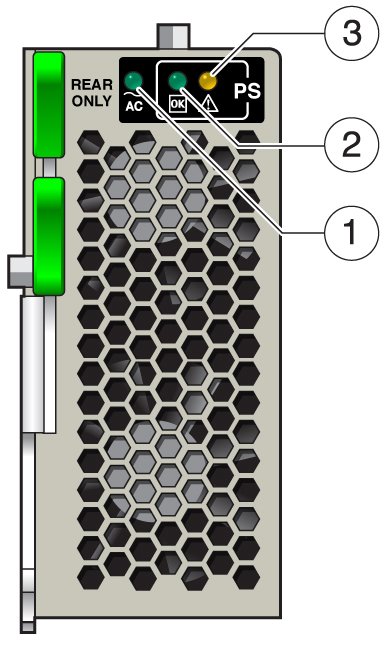

Comme le montre l'illustration suivante, l'unité d'alimentation comporte un panneau avec trois indicateurs (DEL) disposés sur une seule ligne de gauche à droite : la DEL verte AC le plus à gauche (légende 1), une DEL OK verte (légende 2) et la DEL orange d'intervention requise le plus à droite (légende 3).

Ces indicateurs signalent l'état de l'unité d'alimentation, comme suit :
- AC : s'allume en vert lorsque l'alimentation CA fournie par la prise correspond aux spécifications de l'unité d'alimentation. La DEL ne s'allume pas si l'alimentation fournie est insuffisante.
- OK : s'allume en vert lorsque l'unité d'alimentation fonctionne correctement et fournit les tensions nécessaires (CA et CC) au serveur.
- Intervention requise : s'allume en orange lorsque l'unité d'alimentation est en panne. La DEL d'intervention requise sur le panneau avant du serveur s'allume également.
A l'avant du serveur, vérifiez que le serveur s'initialise en mode veille (voir Standby Power Mode).
Remarque - N'appuyez pas sur le bouton d'alimentation. Ne mettez pas le serveur sous tension pour le moment.
Vérifiez que les DEL oranges d'intervention requise ne sont pas allumées sur le panneau avant.
Remarque - Si des DEL d'intervention requise sont allumées, reportez-vous aux informations de dépannage du Oracle Server X5-4 Service Manual.
