Fonctions des panneaux avant et arrière
Les sections suivantes décrivent les fonctionnalités des panneaux avant et arrière du serveur :
Fonctions du panneau avant
La figure suivante représente le panneau avant du serveur Oracle Server X5-4 et décrit ses composants :
|
|
|
1
|
Bouton/DEL de localisation : blanc
|
|
2
|
DEL d'intervention requise : orange
|
|
3
|
DEL d'alimentation/OK : vert
|
|
4
|
Bouton d'alimentation
|
|
5
|
DEL OK/Panne du SP : vert/orange
|
|
6
|
DEL d'intervention requise (3) pour module de ventilateur (FAN), processeur (CPU) et mémoire (MEM) : orange
|
|
7
|
DEL de panne d'alimentation (PS) (Intervention requise) : orange
|
|
8
|
DEL d'avertissement de surchauffe : orange
|
|
9
|
Ports USB 2.0 (2)
|
|
10
|
Port vidéo DB-15
|
|
11
|
Lecteur de DVD SATA (facultatif)
|
|
12–17
|
Emplacements d'unités de stockage de 0 à 5 (de bas en haut)
|
|
Fonctions du panneau arrière

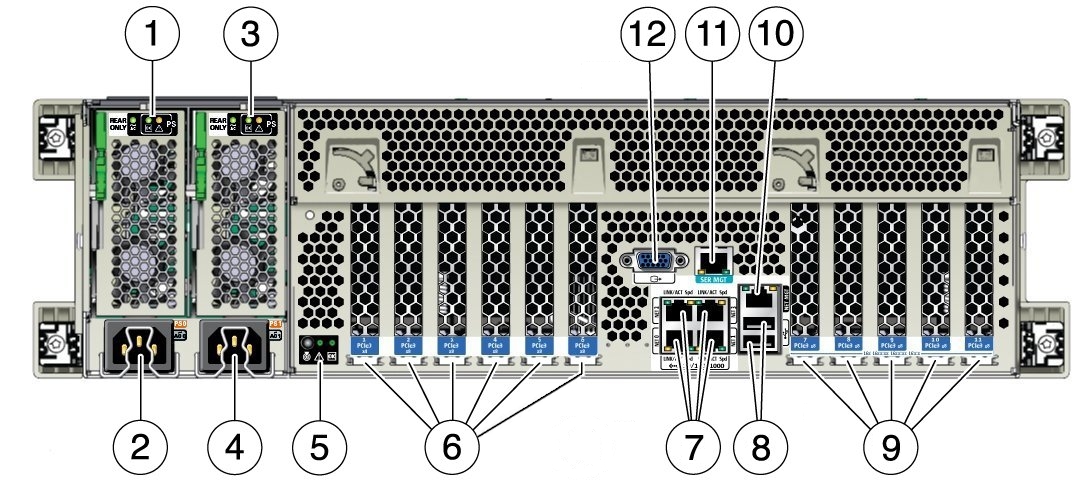

La figure suivante représente le panneau arrière du serveur Oracle Server X5-4 et décrit ses composants :
|
|
|
1
|
Panneau de DEL de l'unité d'alimentation 0
|
|
2
|
Entrée CA de l'unité d'alimentation 0
|
|
3
|
Panneau de DEL de l'unité d'alimentation 1
|
|
4
|
Entrée CA de l'unité d'alimentation 1
|
|
5
|
Panneau d'indicateur de l'état système
|
|
6
|
Emplacements de carte PCIe 1 à 6
|
|
7
|
Ports 10 GbE réseau (NET) : NET0–NET3
|
|
8
|
Ports USB 2.0 (2)
|
|
9
|
Emplacements de carte PCIe 7 à 11
|
|
10
|
Port de gestion du réseau du processeur de service (NET MGT)
|
|
11
|
Port de gestion série (SER MGT)/série RJ-45
|
|
12
|
Port vidéo DB-15
|
|
