Oracle® ZFS Storage Appliance 配線ガイド

印刷ビューの終了

更新: 2016 年 12 月



7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 5 基)

次の図は、HBA 5 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

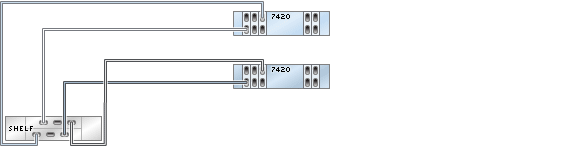

図 304  1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

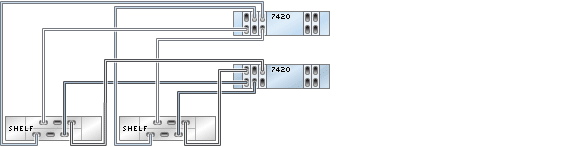

図 305  2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

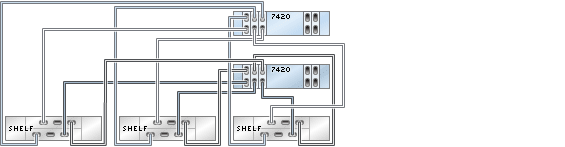

図 306  3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 307  4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

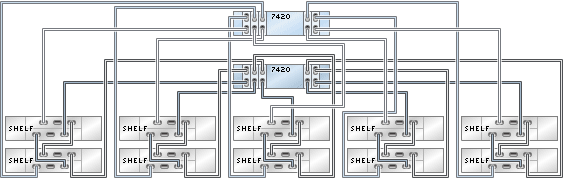

図 308  5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 309  5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 310  5 つのチェーン内で DE2-24 ディスクシェルフ 30 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 30 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 311  1 つのチェーン内の複数のディスクシェルフ

image:1 つのチェーン内の複数のディスクシェルフを示す図
