7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 6 基)

次の図は、HBA 6 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 312  1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

図 313  2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

図 314  3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

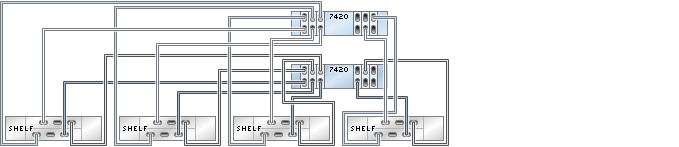

図 315  4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

図 316  5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

図 317  6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

image:6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

図 318  6 つのチェーン内で DE2-24 ディスクシェルフ 12 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

image:6 つのチェーン内で DE2-24 ディスクシェルフ 12 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

図 319  6 つのチェーン内で DE2-24 ディスクシェルフ 36 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

image:6 つのチェーン内で DE2-24 ディスクシェルフ 36 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

図 320  1 つのチェーン内の複数のディスクシェルフ

image:1 つのチェーン内の複数のディスクシェルフを示す図
