7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 3 基)

次の図は、HBA 3 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 291  1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図

図 292  2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図

図 293  3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図

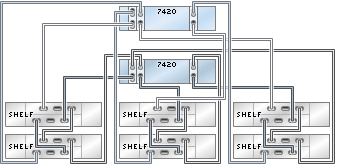

図 294  3 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図

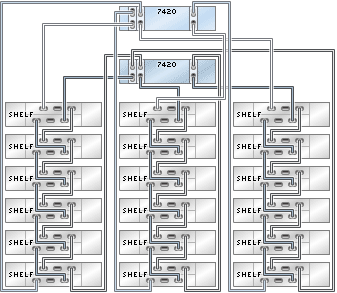

図 295  3 つのチェーン内で DE2-24 ディスクシェルフ 18 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 18 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図

図 296  1 つのチェーン内の複数のディスクシェルフ

image:1 つのチェーン内の複数のディスクシェルフを示す図
