Oracle® ZFS Storage Appliance 配線ガイド

印刷ビューの終了

更新: 2016 年 12 月



7420 スタンドアロンから Sun Disk Shelf (HBA 5 基)

次の図は、HBA 5 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 346  1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ

image:1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 347  2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ

image:2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 348  3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ

image:3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 349  4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ

image:4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 350  5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ

image:5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

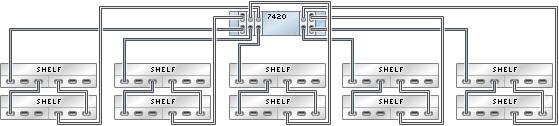

図 351  5 つのチェーン内で Sun Disk Shelf 10 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ

image:5 つのチェーン内で Sun Disk Shelf 10 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 352  5 つのチェーン内で Sun Disk Shelf 30 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ

image:5 つのチェーン内で Sun Disk Shelf 30 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図
