ZS5-2 スタンドアロンから DE2-24 ディスクシェルフ (HBA 1 基)
次の図は、HBA 1 基を搭載する Oracle ZFS Storage ZS5-2 スタンドアロンコントローラでサポートされる構成のサブセットを示します。
注 - HBA ポートの位置については、Oracle ZFS Storage Appliance 顧客サービスマニュアルに記載された ZS5-2 コントローラのハードウェア概要のセクションを参照してください。
図 105 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 1 基を搭載するスタンドアロン ZS5-2 コントローラ

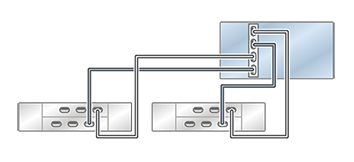

図 106 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 1 基を搭載するスタンドアロン ZS5-2 コントローラ

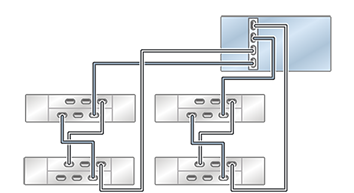

図 107 2 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 1 基を搭載するスタンドアロン ZS5-2 コントローラ
図 108 1 つのチェーン内の複数のディスクシェルフ
