7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 3 基)

次の図は、HBA 3 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 256  1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 257  2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 258  3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 259  3 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

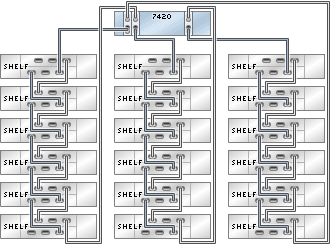

図 260  3 つのチェーン内で DE2-24 ディスクシェルフ 18 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 18 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 261  1 つのチェーン内の複数のディスクシェルフ

image:1 つのチェーン内の複数のディスクシェルフを示す図
