7420 クラスタ化から Sun Disk Shelf (HBA 3 基)

次の図は、HBA 3 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 365  1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

image:1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図

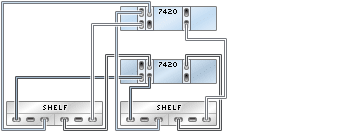

図 366  2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

image:2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図

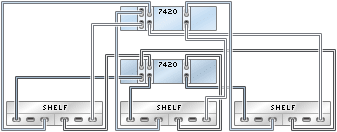

図 367  3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

image:3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図

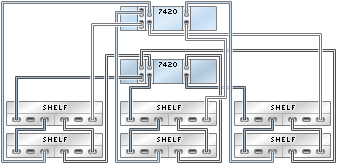

図 368  3 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

image:3 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図

図 369  3 つのチェーン内で Sun Disk Shelf 18 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

image:3 つのチェーン内で Sun Disk Shelf 18 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図
