Oracle® ZFS Storage Appliance 配線ガイド

印刷ビューの終了

更新: 2016 年 12 月



7420 スタンドアロンから Sun Disk Shelf (HBA 6 基)

次の図は、HBA 6 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 353  1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ

image:1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 354  2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ

image:2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 355  3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ

image:3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 356  4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ

image:4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 357  5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ

image:5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 358  6 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ

image:6 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 359  6 つのチェーン内で Sun Disk Shelf 12 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ

image:6 つのチェーン内で Sun Disk Shelf 12 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

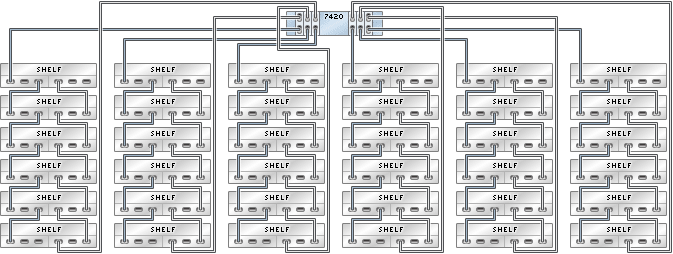

図 360  6 つのチェーン内で Sun Disk Shelf 36 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ

image:6 つのチェーン内で Sun Disk Shelf 36 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図
