ディスクシェルフ同士の配線
ラック内のディスクシェルフ同士を配線するには、次の手順を使用します。DEx-24P ディスクシェルフの場合、1 m (3.28 フィート) のケーブルが各ディスクシェルフに付属しています。DEx-24C および Sun Disk Shelf の場合、2 m (6.56 フィート) のケーブルが含まれています。ディスクシェルフ間の最大ケーブル長は、3 m (9.84 フィート) です。
- 配線の入門で、使用するシステムに適した配線図を特定します。
-

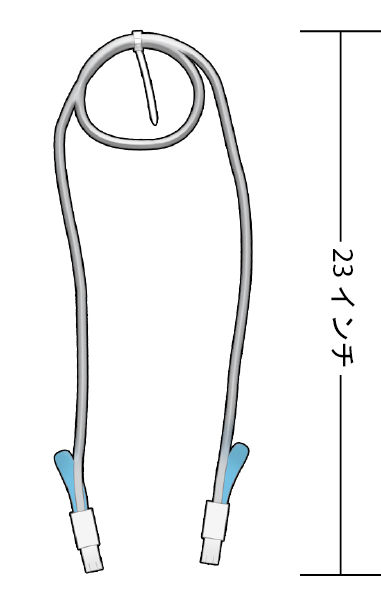

まずディスクシェルフケーブルの中央部で直径 12.7 cm (5 インチ) のゆるいループを適切な数だけ作成し、ケーブルタイを取り付けてそれらを固定します (次の図を参照)。
ループ作成時にはこれらのガイドラインを使用してください。
-
1 m のケーブル長 - 2 ループ
-
2 m のケーブル長 - 3 ループ
-
3 m のケーブル長 - 4 ループ
ケーブルタイとケーブル端の間の長さが約 0.58 m (23 インチ) になるようにします。
-
-
ラックの背面に向かって、まずいちばん上のディスクシェルフについて、ディスクシェルフ配線ポートにもっとも近いラックのサイドを選択し、そのサイドにケーブルのループを保持します。
ケーブル長が最大になるよう、ケーブルタイがラックの背面のほうを向くようにしてください。
- ラックレールの、いちばん上のディスクシェルフより上の位置までケーブルの上側の端を伸ばし、電源装置を取り外すのに十分な余裕がケーブルに残っていることを確認します。
-
そのケーブルの端を、いちばん上のディスクシェルフの適切なポートに接続します。
ディスクシェルフのポートを特定するには、適切な配線図を参照してください。
- コイル状になったケーブルを、垂直方向のラックレールとラックサイドパネルの間にスライドさせます。その際、ケーブルタイがまだラック背面のほうを向いていることを確認します。
- 電源装置を取り外すための余裕があることを確認したあと、ケーブルの他方の端を、適切なディスクシェルフの適切なポートに接続します。
-
いちばん上のディスクシェルフより少しだけ上にあるラックレール上の設置穴に、ケーブルの上側の端を別のケーブルタイを使って固定します。

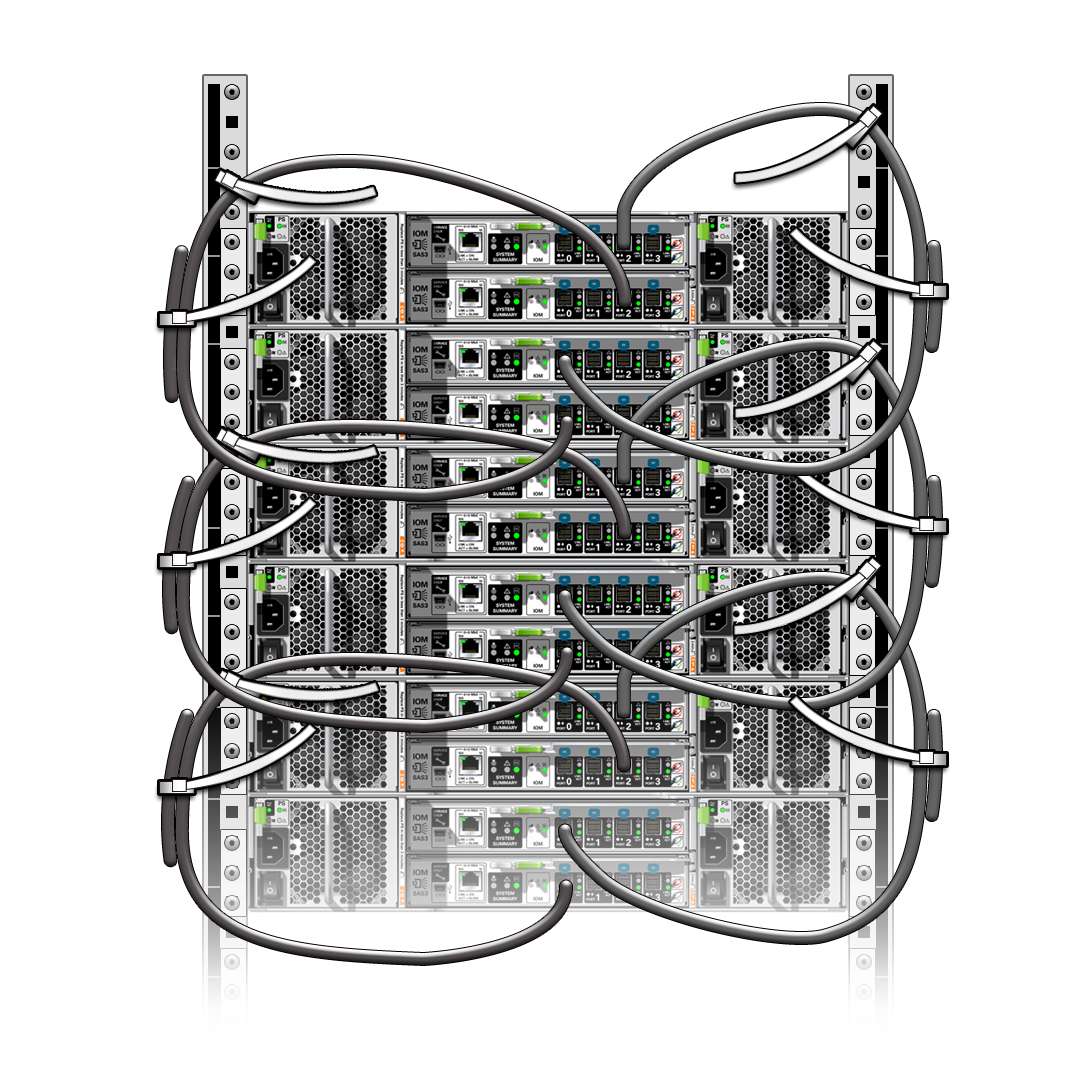

2U ディスクシェルフ同士の配線 (DE3-24P を表示)

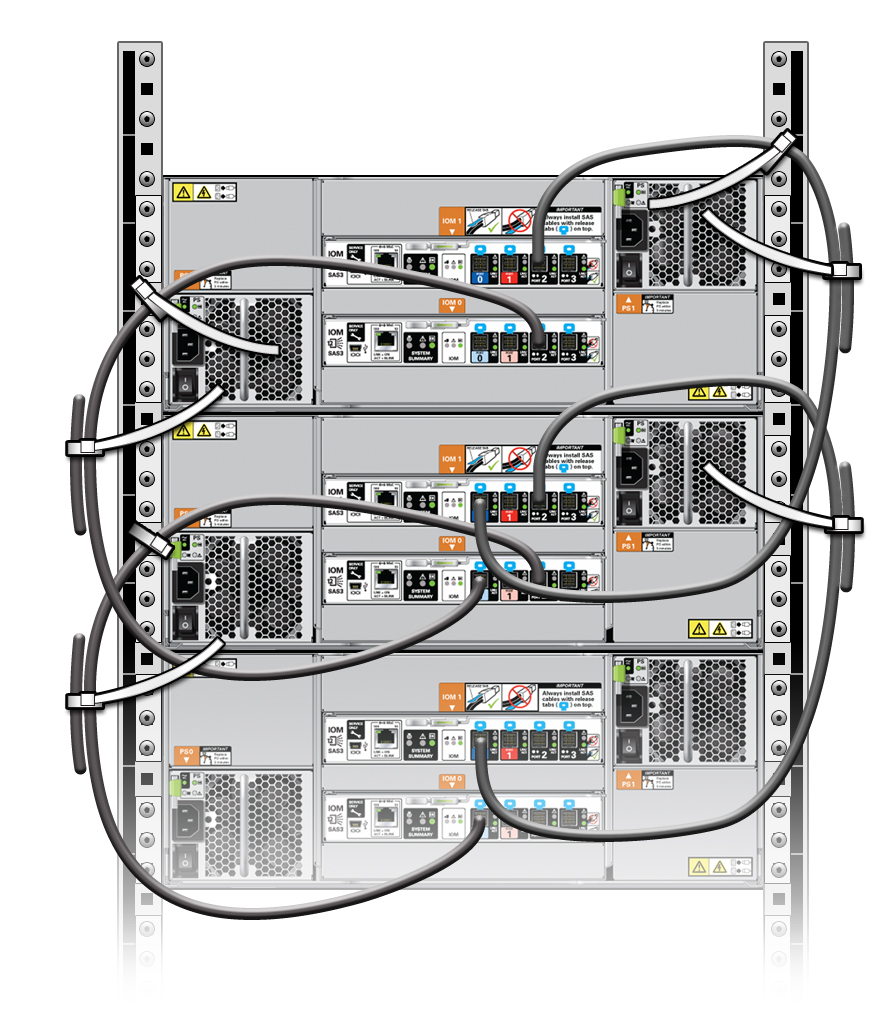

4U ディスクシェルフ同士の配線 (DE3-24C を表示)
-
チェーン内の残りのディスクシェルフについても、正しいディスクシェルフに置き換えて、この手順を繰り返します。
サイド上のケーブルタイの固定位置の間隔は、約 20.32 cm (8 インチ) を保ちます。
- (オプション) ケーブルタイの余分な部分を切り取ります。
- すべての追加ディスクシェルフチェーンで、この手順を繰り返します。
- コントローラをディスクシェルフチェーンに接続するには、適切な手順を参照してください。
