ZS5-2 クラスタ化から DE3-24 ディスクシェルフ (HBA 2 基)

次の図は、HBA 2 基を搭載する Oracle ZFS Storage ZS5-2 クラスタ化コントローラでサポートされる構成のサブセットを示します。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 58  1 つのチェーン内で DE3-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラ

image:1 つのチェーン内で DE3-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラを示す図

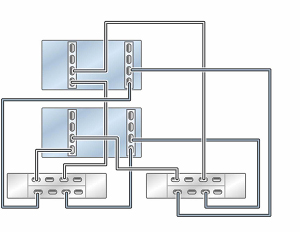

図 59  2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラ

image:2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラを示す図

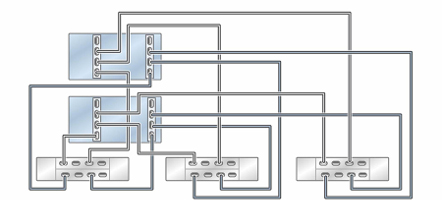

図 60  3 つのチェーン内で DE3-24 ディスクシェルフ 3 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラ

image:3 つのチェーン内で DE3-24 ディスクシェルフ 3 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラを示す図

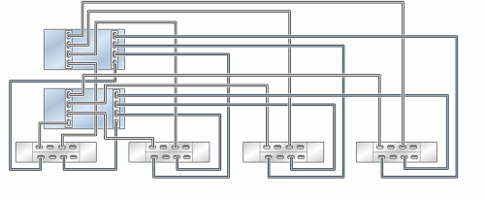

図 61  4 つのチェーン内で DE3-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラ

image:4 つのチェーン内で DE3-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラを示す図

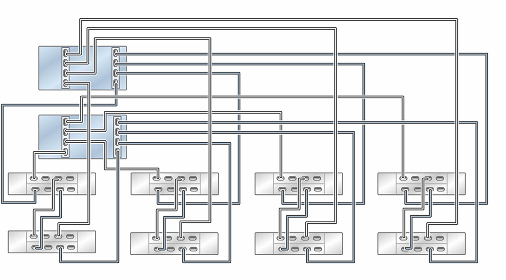

図 62  4 つのチェーン内で DE3-24 ディスクシェルフ 8 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラ

image:4 つのチェーン内で DE3-24 ディスクシェルフ 8 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラを示す図

図 63  4 つのチェーン内で DE3-24 ディスクシェルフ 16 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 16 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラを示す図

図 64  1 つのチェーン内の複数のディスクシェルフ

image:1 つのチェーン内の複数のディスクシェルフを示す図
