7420 スタンドアロンから Sun Disk Shelf (HBA 4 基)

次の図は、HBA 4 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 340  1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

image:1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 341  2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

image:2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 342  3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

image:3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 343  4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

image:4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

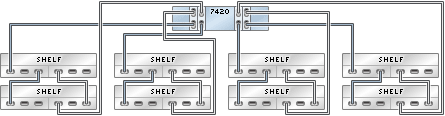

図 344  4 つのチェーン内で Sun Disk Shelf 8 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

image:4 つのチェーン内で Sun Disk Shelf 8 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

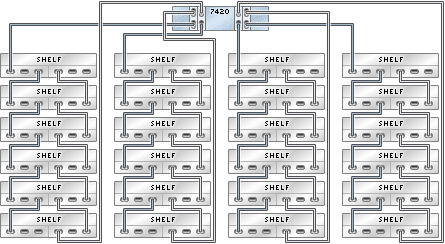

図 345  4 つのチェーン内で Sun Disk Shelf 24 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

image:4 つのチェーン内で Sun Disk Shelf 24 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図
