ZS5-4 スタンドアロンから DE2-24 ディスクシェルフ (HBA 2 基)
次の図は、HBA 2 基を搭載する Oracle ZFS Storage ZS5-4 スタンドアロンコントローラでサポートされる構成のサブセットを示します。
注 - HBA ポートの位置については、Oracle ZFS Storage Appliance 顧客サービスマニュアルに記載された ZS5-4 コントローラのハードウェア概要のセクションを参照してください。
図 65 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載するスタンドアロン ZS5-4 コントローラ

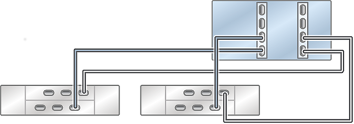

図 66 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載するスタンドアロン ZS5-4 コントローラ

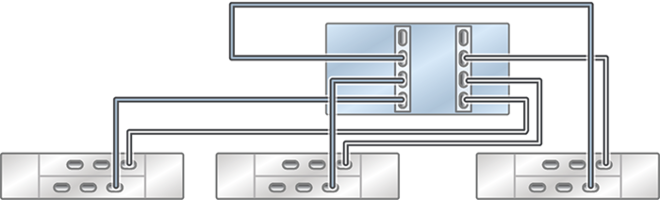

図 67 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 2 基を搭載するスタンドアロン ZS5-4 コントローラ

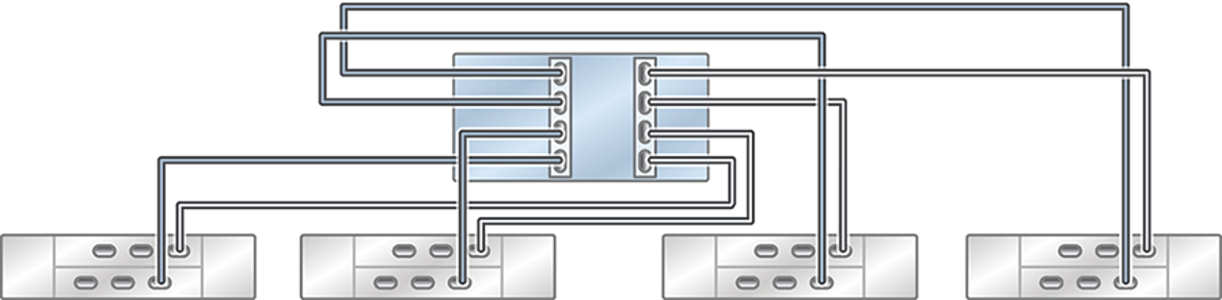

図 68 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載するスタンドアロン ZS5-4 コントローラ

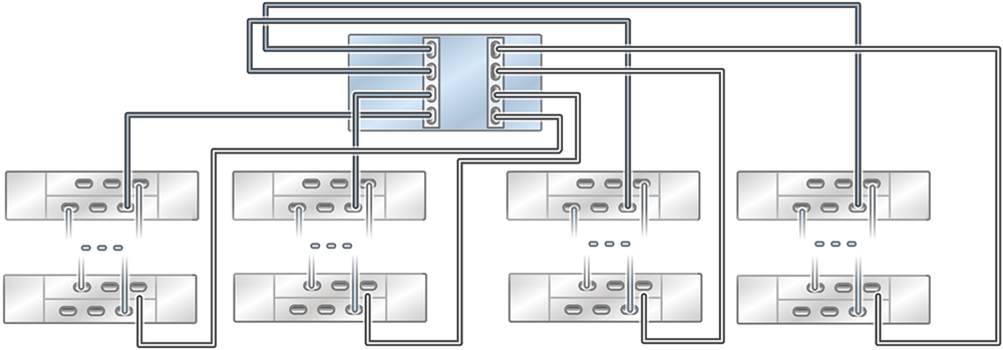

図 69 4 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 2 基を搭載するスタンドアロン ZS5-4 コントローラ
図 70 1 つのチェーン内の複数のディスクシェルフ
