ZS4-4/ZS3-4 スタンドアロンから DE2-24 ディスクシェルフ (HBA 2 基)

次の図は、HBA 2 基を搭載する Oracle ZFS Storage ZS4-4/ZS3-4 スタンドアロンコントローラでサポートされる構成のサブセットを示します。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 125  1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

図 126  2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

図 127  3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 2 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 2 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

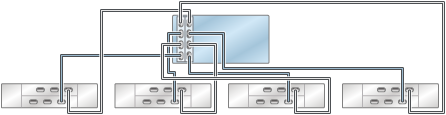

図 128  4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

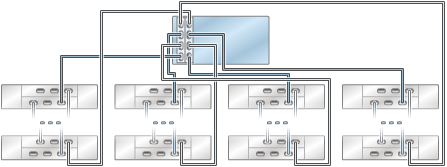

図 129  4 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 2 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 2 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

図 130  1 つのチェーン内の複数のディスクシェルフ

image:1 つのチェーン内の複数のディスクシェルフを示す図
