ZS5-4 スタンドアロンから DE2-24 ディスクシェルフ (HBA 4 基)
次の図は、HBA 4 基を搭載する Oracle ZFS Storage ZS5-4 スタンドアロンコントローラでサポートされる構成のサブセットを示します。
注 - HBA ポートの位置については、Oracle ZFS Storage Appliance 顧客サービスマニュアルに記載された ZS5-4 コントローラのハードウェア概要のセクションを参照してください。

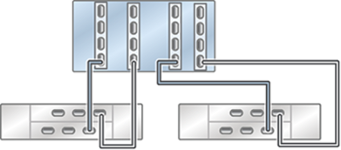

図 77 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載するスタンドアロン ZS5-4 コントローラ

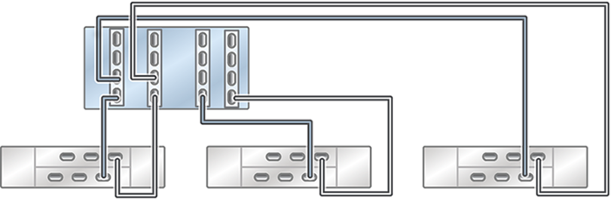

図 78 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載するスタンドアロン ZS5-4 コントローラ

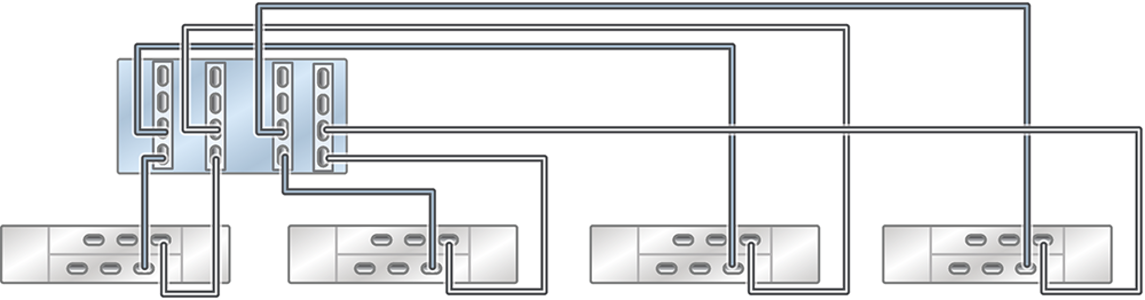

図 79 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載するスタンドアロン ZS5-4 コントローラ

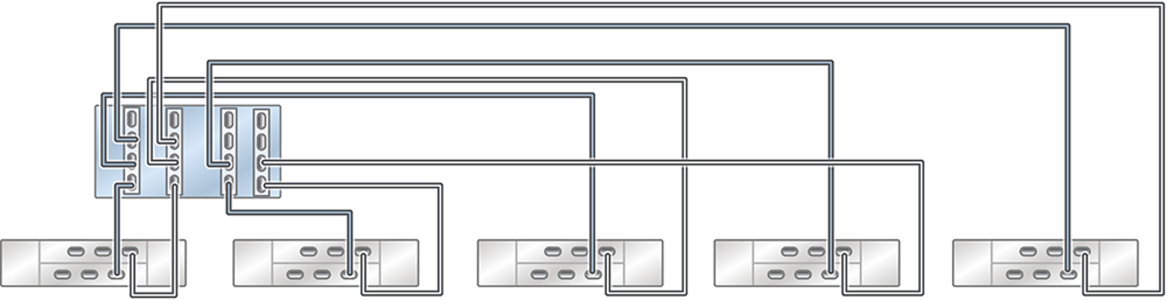

図 80 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 4 基を搭載するスタンドアロン ZS5-4 コントローラ

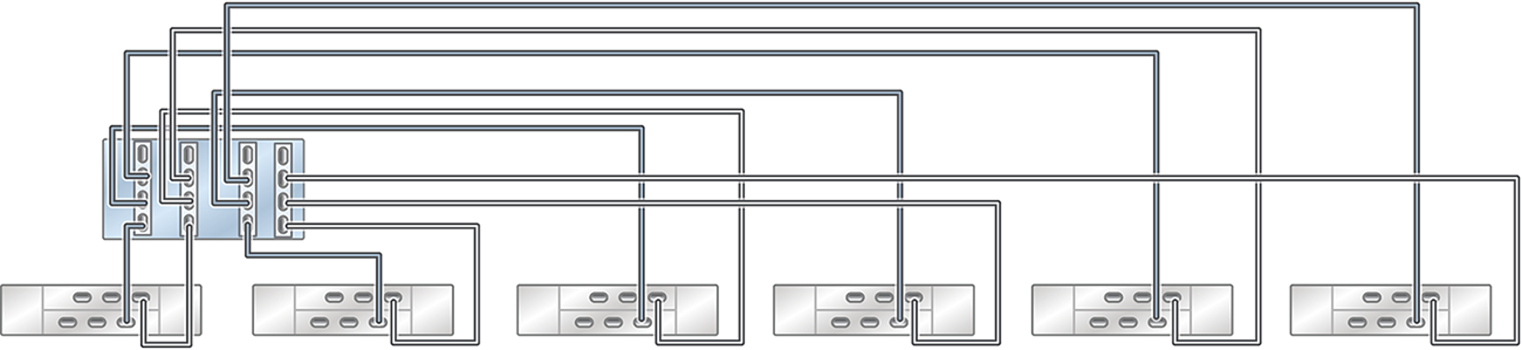

図 81 6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 4 基を搭載するスタンドアロン ZS5-4 コントローラ

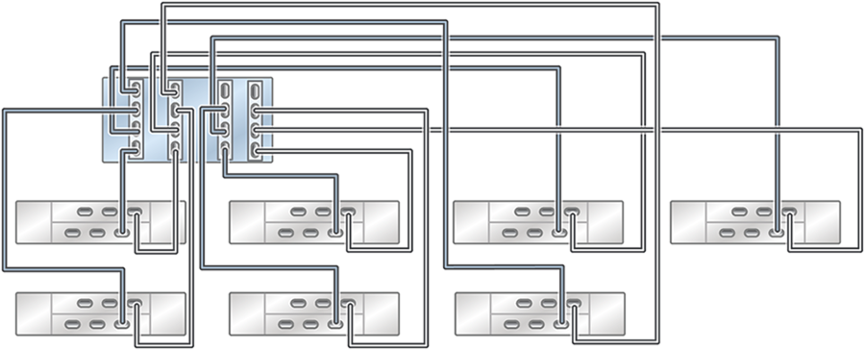

図 82 7 つのチェーン内で DE2-24 ディスクシェルフ 7 台に接続された HBA 4 基を搭載するスタンドアロン ZS5-4 コントローラ

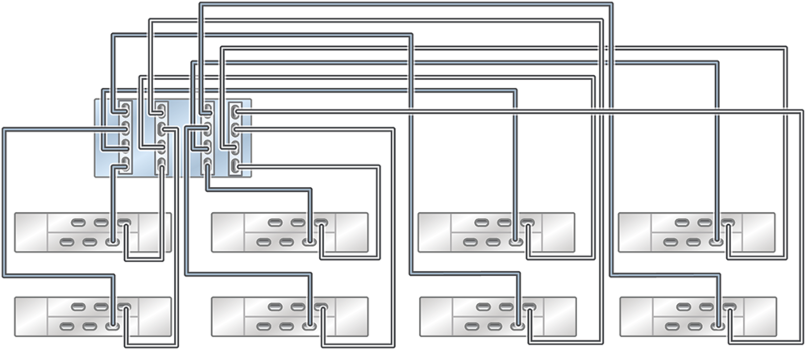

図 83 8 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載するスタンドアロン ZS5-4 コントローラ
図 84 1 つのチェーン内の複数のディスクシェルフ
