7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 3 基)

次の図は、HBA 3 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

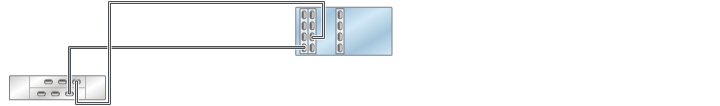

図 201  1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

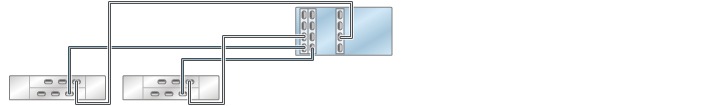

図 202  2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

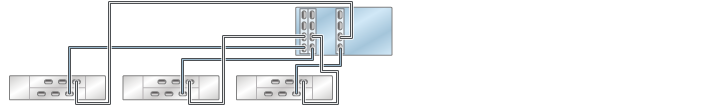

図 203  3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

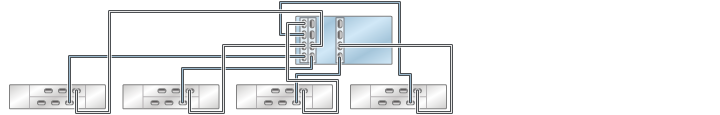

図 204  4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

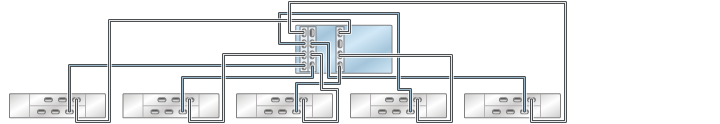

図 205  5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

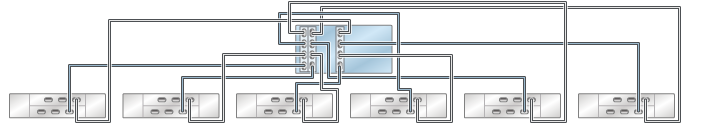

図 206  6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

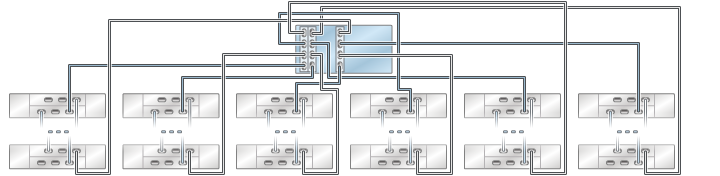

図 207  6 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:6 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 208  1 つのチェーン内の複数のディスクシェルフ

image:1 つのチェーン内の複数のディスクシェルフを示す図
