Extracción de los soportes de montaje de las guías deslizantes del controlador 7x20
Use este procedimiento para quitar los soportes de montaje de las guías deslizantes del controlador 7x20. Si los soportes de montaje no vinieron dentro de las guías deslizantes, pase a Instalación de los soportes de montaje en un controlador 7x20.
- Desempaquete las guías deslizantes y busque la traba de las guías en la parte delantera del conjunto.
- Mantenga apretadas las lengüetas ubicadas en la parte superior e inferior de la traba (1) mientras tira del soporte de montaje hasta llegar a su tope.
- Presione el botón de apertura del soporte de montaje hacia la parte delantera del soporte de montaje (2) mientras retira el soporte del conjunto.
En el siguiente gráfico, se muestra el procedimiento para desmontar el kit de guías 7120/7320.

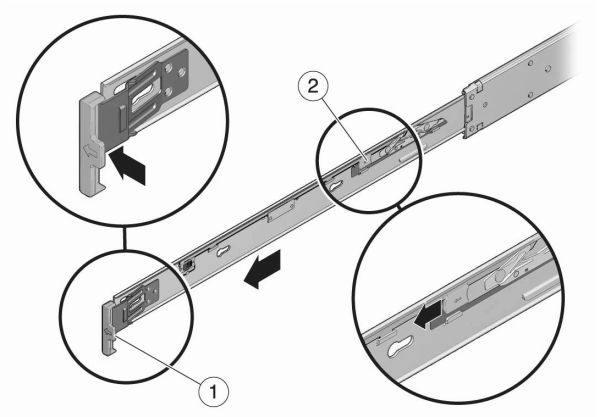

Ejemplo 2 Desmontaje del kit de guías 7420
En el siguiente gráfico, se muestra el procedimiento para desmontar el kit de guías 7420.
