Guía de instalación de Oracle^® ZFS Storage Appliance versión OS8.8.x

Visión general del controlador ZS7-2

En esta sección, se proporciona una visión general del controlador Oracle ZFS Storage ZS7-2. Para obtener instrucciones para la instalación, consulte Instalación de un controlador ZS7-2. Para obtener instrucciones de mantenimiento, consulte Mantenimiento del controlador ZS7-2 en el Manual de servicio al cliente de Oracle ZFS Storage Appliance.

Consulte https://oracle.com/zfsstorage para conocer las especificaciones más recientes de los componentes.

Especificaciones físicas de ZS7-2

Las dimensiones del chasis del controlador ZS7-2 son las siguientes:

Dimensión Medida Dimensión Medida Altura 8,69 cm (3,42 in) Profundidad 75,9 cm (29,9 in) Ancho 44,5 cm (17,5 in) Peso (máximo) 28,58 kg (63 lb)

Especificaciones eléctricas de ZS7-2

El controlador ZS7-2 tiene dos fuentes de alimentación, de intercambio en caliente, con capacidad de acceso posterior con redundancia N+N. Para obtener información acerca del consumo general de energía, use la calculadora de energía en línea de Oracle en http://www.oracle.com/goto/powercalculators.

Parámetro Fuentes de alimentación de CA Frecuencias nominales de entrada 50/60 Hz Rango de tensión de entrada operativo 100-240 V de CA Corriente nominal de entrada 10 A a 100-127 V CA y 7 A a 200-240 V CA Consumo máximo de energía del controlador Consulte la calculadora de energía (https://www.oracle.com/goto/powercalculators) para conocer los cálculos de vatios de Oracle Server X7-2L Potencia calorífica máxima del controlador Consulte la calculadora de energía (https://www.oracle.com/goto/powercalculators) para conocer los cálculos de BTU/h de Oracle Server X7-2L

Emisiones de ruido acústico de ZS7-2

El nivel de ruido basado en el lugar de trabajo de este producto es de 8,1 belios con ponderación A en funcionamiento y de 5,8 belios con ponderación A en estado inactivo (potencia de sonido medida).

Opciones de configuración de ZS7-2

El modelo de gama alta de ZS7-2 incorpora uno o dos controladores y uno a cuarenta y ocho estantes de discos. Cada controlador tiene 11 ranuras PCle Gen3 en la parte posterior y 12 ranuras de disco de 3,5 in en la parte frontal, dos de las cuales están ocupadas por los discos del sistema. Los dispositivos de caché de lectura se instalan en estantes de discos; por lo tanto, las diez ranuras de discos frontales restantes tienen paneles de relleno permanentes. En la siguiente tabla, se describen las opciones de configuración.

CPU Memoria Discos del sistema Ranuras PCIe HBA 2 de 24 núcleos, 2,1 GHz 1,5 TB 2 SAS-3 de 3,5 in Seis dedicadas, cinco disponibles SAS-3 externo de 4 puertos (4x4) y 12 Gb/s

El modelo de gama intermedia de ZS7-2 incorpora uno o dos controladores y de uno a dieciséis estantes de discos. Cada controlador tiene 11 ranuras PCle Gen3 en la parte posterior y 12 ranuras de disco de 3,5 in en la parte frontal, dos de las cuales están ocupadas por los discos del sistema. Los dispositivos de caché de lectura se instalan en estantes de discos; por lo tanto, las diez ranuras de discos frontales restantes tienen paneles de relleno permanentes. En la siguiente tabla, se describen las opciones de configuración.

CPU Memoria Discos del sistema Ranuras PCIe HBA 2 de 18 núcleos, 2,3 GHz 512 GB o 1024 GB 2 SAS-3 de 3,5 in Cuatro dedicadas; cinco disponibles, dos no disponibles (paneles de relleno permanentes) SAS-3 externo de 4 puertos (4x4) y 12 Gb/s

La especificación de componentes más reciente está en https://www.oracle.com/storage/nas/index.html.

Componentes del panel frontal de ZS7-2

Los componentes del panel frontal y las ranuras de unidad del controlador ZS7-2 se muestran en la siguiente figura.

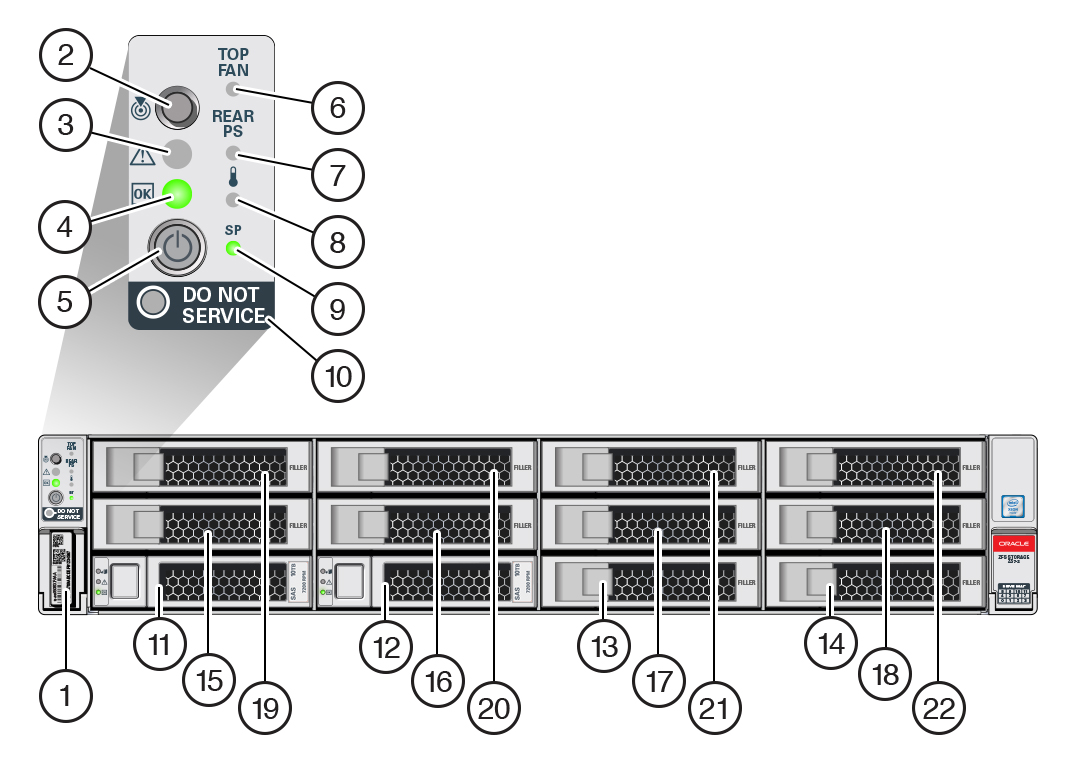

Figura 24  Panel frontal de ZS7-2

1 Etiqueta RFID 2 LED de estado del sistema: localización (blanco) 3 LED de estado del sistema: acción de servicio requerida (ámbar) 4 LED de estado del sistema: estado de energía (verde) 5 Botón de encendido 6 Acción de servicio requerida de ventilador (ámbar) 7 Acción de servicio requerida (ámbar) de fuente de alimentación 8 Aviso de sobrecalentamiento( ámbar) 9 Estado del procesador de servicio (SP) (verde) 10 Indicador de no realizar servicio 11 Disco de sistema 0 12 Disco de sistema 1 13 Panel de relleno 14 Panel de relleno 15 Panel de relleno 16 Panel de relleno 17 Panel de relleno 18 Panel de relleno 19 Panel de relleno 20 Panel de relleno 21 Panel de relleno 22 Panel de relleno

Componentes del panel posterior del controlador ZS7-2

En la siguiente figura, se muestran los componentes del panel posterior y las ranuras PCIe del controlador ZS7-2.

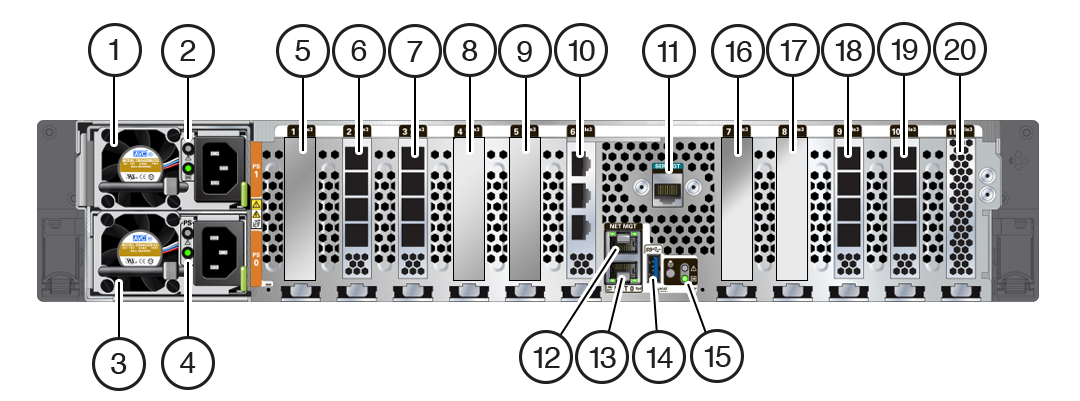

Figura 25  Panel posterior de ZS7-2

1 Fuente de alimentación (PSU) 1 2 Indicadores de estado de la fuente de alimentación (PSU) 1 (de arriba hacia abajo): Atención (ámbar) Estado de energía (verde) 3 PSU 0 4 Indicadores de estado de la fuente de alimentación (PSU) 0 (de arriba hacia abajo): Atención (ámbar) Estado de energía (verde) 5 Quinta opción de PCIe (ranura 1) 6 HBA SAS-3 externo (ranura 2) 7 Ranura 3: Modelo de gama alta: HBA SAS-3 externo Modelo de gama media: panel de relleno; ranura no disponible 8 Primera opción de PCIe (ranura 4) 9 Tercera opción de PCIe (ranura 5) 10 Tarjeta de interfaz de cluster (ranura 6) 11 Puerto de gestión serie (SER MGT) RJ-45 12 Puerto NET MGT del procesador de servicio 13 Puerto de red (NET) Gigabit Ethernet (GbE) RJ-45 100/1000BASE-T: NET 0 14 Puerto USB 3.0 15 LED de estado de sistema: Localización (blanco): izquierda Atención (ámbar): parte superior derecha Estado de energía (verde): parte inferior derecha 16 Cuarta opción de PCIe (ranura 7) 17 Segunda opción de PCIe (ranura 8) 18 Ranura 9: Modelo de gama alta: HBA SAS-3 externo Modelo de gama media: panel de relleno; ranura no disponible 19 HBA SAS-3 externo (ranura 10) 20 HBA SAS-3 interno (ranura 11)

Para obtener información sobre cómo conectar cables para formar un cluster, consulte Conexión de cables de cluster.
