Instalación de las guías deslizantes en un ZS7-2
Use el siguiente procedimiento para instalar las guías deslizantes en un controlador ZS7-2:
Notas - Las guías deslizantes se pueden usar con racks de orificios cuadrados de 9,5 mm u orificios redondos de montaje M6.
-

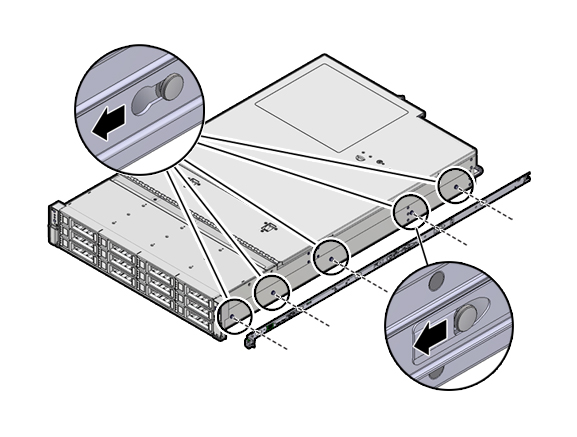

Coloque un soporte de montaje contra el chasis, de modo que la traba de la guía deslizante quede en la parte delantera del chasis y las cinco aberturas de enganche del soporte de montaje queden alineadas con las cinco clavijas de fijación en el lateral del chasis.
Notas - Los soportes de montaje son idénticos y se pueden instalar en cualquier lado del chasis.
- Con los extremos de las cinco clavijas de posición sobresaliendo a través de las cinco aberturas de los enganches del soporte de montaje, tire del soporte de montaje hacia la parte delantera del chasis hasta que el sujetador del soporte de montaje se trabe en su sitio con un chasquido.
- Verifique que la clavija de posición posterior se haya enganchado al sujetador del soporte de montaje.
- Para instalar el soporte de montaje restante del otro lado del chasis, repita los pasos de 1 a 3.
