Visión general del controlador ZS5-4

En esta sección, se proporciona una visión general del controlador Oracle ZFS Storage ZS5-4. Para obtener instrucciones para la instalación, consulte Instalación de un controlador ZS5-4. Para obtener instrucciones de mantenimiento, consulte Mantenimiento del controlador ZS5-4 en el Manual de mantenimiento del cliente de Oracle ZFS Storage Appliance.

Consulte https://oracle.com/zfsstorage para conocer las especificaciones más recientes de los componentes.

Especificaciones físicas de ZS5-4

Las dimensiones del chasis del controlador ZS5-4 son las siguientes:

Dimensión
Medida
Dimensión
Medida
Altura
129,9 mm/5,1 in
Profundidad
732,0 mm/28,8 in
Ancho
436,5 mm/17,2 in
Peso (máximo)
40 kg (88 lb)

Especificaciones eléctricas de ZS5-4

El controlador ZS5-4 tiene dos fuentes de alimentación, de intercambio en caliente, con capacidad de acceso posterior con redundancia N+N. Para obtener información acerca del consumo general de energía, use la calculadora de energía en línea de Oracle en http://www.oracle.com/goto/powercalculators.

Parámetro
Fuentes de alimentación de CA
Frecuencias nominales de entrada
50/60 Hz
Rango de tensión de entrada operativo
200 a 240 V CA
Corriente nominal de entrada
10 A entre 200 y 240 V CA
Consumo máximo de energía
200 W
Potencia térmica máxima
6824 BTU/h

Emisiones de ruido acústico de ZS5-4

En conformidad con la norma ISO 9296, el nivel de emisión de ruido de este producto en el puesto de trabajo es menor que 75 dBA (posición de observación, temperatura ambiente máx.).

Opciones de configuración de ZS5-4

ZS5-4 incorpora uno o dos controladores y de 1 a 48 estantes de discos. Cada controlador tiene once ranuras PCle Gen3. Cada controlador incluye seis ranuras de discos de 2,5 in que admiten dos discos de sistema. Los dispositivos de caché de lectura se instalan en estantes de discos; por lo tanto, las cuatro ranuras de discos restantes tienen paneles de relleno permanentes. En la siguiente tabla, se describen las opciones de configuración.

CPU
Memoria
Discos del sistema
Ranuras PCIe
HBA
4 de 18 núcleos, 2,6 GHz
1536 GB
2 SAS-3 de 2,5 in
Cuatro dedicados, siete disponibles
SAS-3 externo de 4 puertos (4x4) y 12 Gb/s
Externo, 6 Gb/s, 4 puertos SAS-2 (4x4)

La especificación de componentes más reciente está en https://www.oracle.com/storage/nas/index.html.

Componentes del panel frontal de ZS5-4

Los componentes del panel frontal y las ranuras de unidad del controlador ZS5-4 se muestran en la siguiente figura.

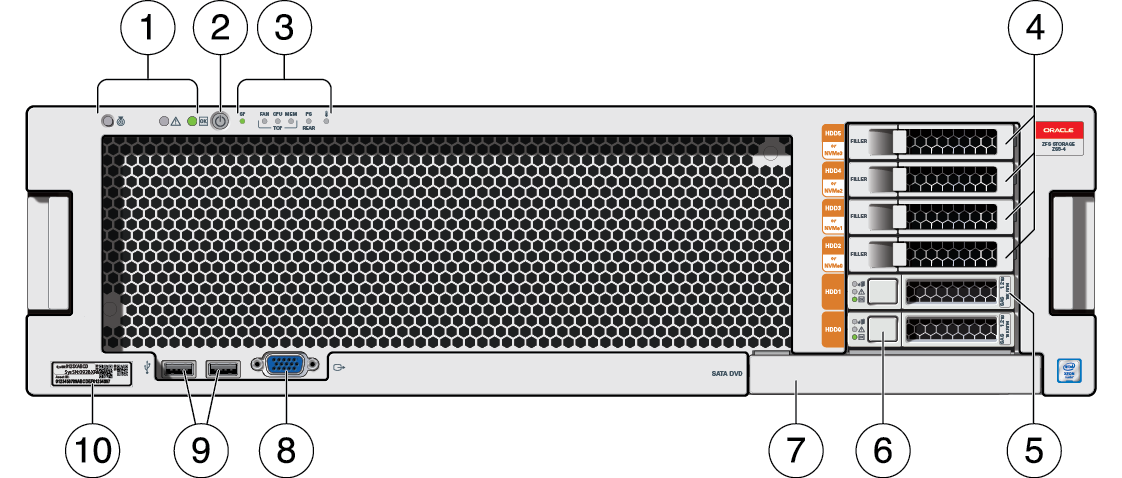

Figura 26  Panel frontal de ZS5-4

image:La imagen muestra los componentes del panel frontal del controlador ZS5-4.

1 LED (de izquierda a derecha)
  • Localizador

  • Acción de servicio requerida

  • Estado de energía

2 Botón de encendido
3 Indicadores de alerta (izquierda a derecha)
  • Estado/fallo del procesador de servicio (SP)

  • Acción de servicio requerida de ventilador/CPU/memoria

  • Acción de servicio requerida de fuente de alimentación (PS, Power Supply)

  • Aviso de sobrecalentamiento

4 Panel de relleno permanente de HDD
5 Disco de sistema 1
6 Disco de sistema 0
7 Panel de relleno de DVD
8 Puerto VGA DB-15
9 Dos puertos USB 2.0
10 Etiqueta RFID

Componentes del panel posterior de ZS5-4

En la siguiente figura, se muestran los componentes del panel posterior y las ranuras PCIe del controlador ZS5-4.

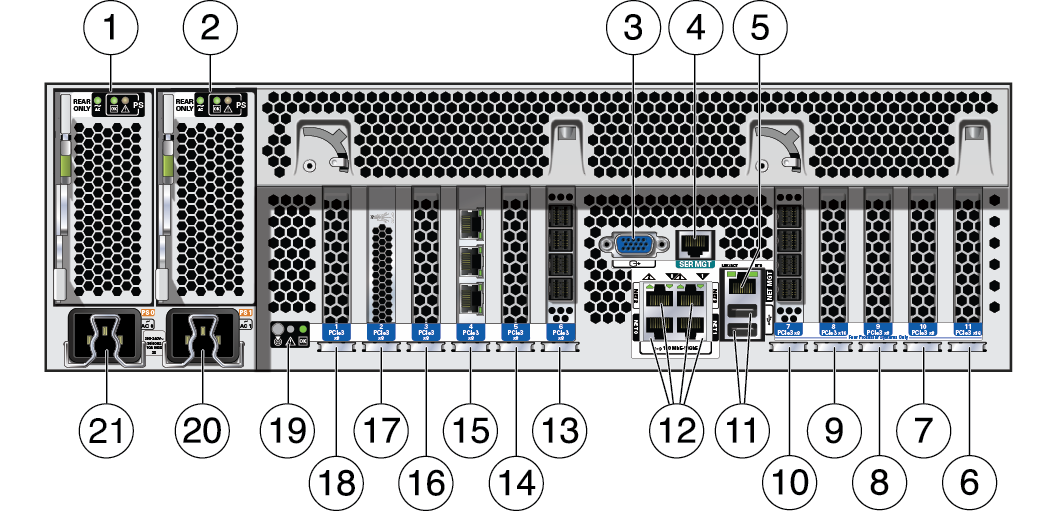

Figura 27  Panel posterior de ZS5-4

image:En la imagen se muestran los componentes del panel posterior del controlador ZS5-4.

1 Fuente de alimentación (PSU) 0
2 PSU 1
3 Puerto VGA DB-15
4 Puerto SER MGT
5 Puerto NET MGT del procesador de servicio
6 Primera tarjeta PCle (ranura 11)
7 Quinta tarjeta PCIe (ranura 10)
8 Tercer HBA SAS 4X4 o séptima tarjeta PCIe (ranura 9)
9 Segunda tarjeta PCIe (ranura 8)
10 HBA SAS 4X4 (ranura 7)
11 Dos puertos USB 2.0
12 Puertos Ethernet de red (NET) de 10 Gb, NET 0 a NET 3
13 HBA SAS 4X4 (ranura 6)
14 Tercer tarjeta PCIe (ranura 5)
15 Tarjeta de interfaz de cluster (ranura 4)
16 Cuarto HBA SAS 4X4 o sexta tarjeta PCIe (ranura 3)
17 HBA SAS-3 interno (ranura 2)
18 Cuarta tarjeta PCIe (ranura 1)
19 LED de estado del sistema (izquierda a derecha)
  • Estado de energía (verde)

  • Atención (ámbar)

  • Localización (blanco)

20 Toma de CA de fuente de alimentación 1
21 Toma de CA de fuente de alimentación 0

Compatibilidad de tarjeta de interfaz de cluster: el controlador ZS5-4 incluye una tarjeta de interfaz de cluster versión 3 que es incompatible con la versión 2.

Para obtener información sobre cómo conectar cables para formar un cluster, consulte Conexión de cables de cluster.
