Instalación de controladores ZS5-2 en las guías deslizantes del rack
Use el siguiente procedimiento para instalar un controlador ZS5-2 en las guías deslizantes del rack.
Precaución - Este procedimiento requiere un mínimo de dos personas debido al peso del chasis. Si este procedimiento es realizado por una sola persona, se pueden producir daños en el equipo o lesiones personales. Siempre cargue el equipo en el rack empezando por abajo. |
-
Si el rack incluye una pata antivuelco, despliéguela en la parte inferior del rack.
- Baje las patas de estabilización del rack si aún no lo ha hecho.
- Tire de las guías deslizantes (montadas en el conjunto de guías deslizantes) hasta que se detengan (aproximadamente 30 cm [12 in] fuera del rack).
- Levante el chasis de manera que los extremos posteriores de los soportes de montaje queden alineados con la guía deslizante y empuje el chasis lentamente para insertarlo en las guías deslizantes, hasta que los soportes de montaje lleguen a los topes de las guías (aproximadamente 30 cm o [12 in] fuera del rack). Escuchará un chasquido.
-

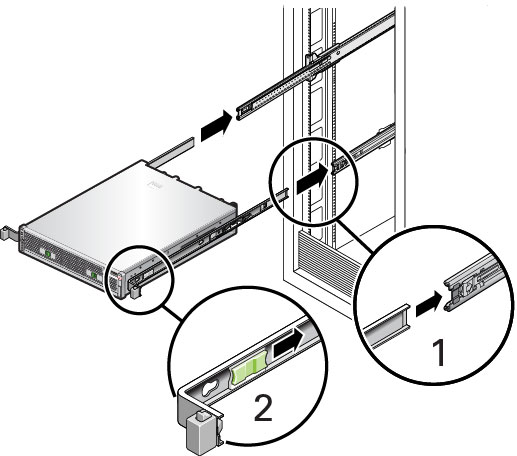

En el siguiente gráfico, se muestra cómo insertar el chasis y cómo usar las trabas de las guías deslizantes.
