La tarjeta de interfaz de cluster de controlador proporciona enlaces redundantes a través de puertos de E/S con los que dos controladores pueden comunicarse entre sí. Consulte Puertos de E/S de cluster de controladores para obtener detalles sobre la tarjeta de interfaz de cluster.
El cableado de clusters debe realizarse antes de encender los controladores, y todos los enlaces de tarjeta de interfaz de cluster deben establecerse antes de continuar la configuración.
Se suministran los cables Ethernet para conectar los controladores en cluster. Si obtiene sus propios cables Ethernet, asegúrese de que sean rectos y tengan la longitud correcta, Categoría 6A para los controladores ZS9-2 y Categoría 5 o superior para los demás controladores.
En las siguientes secciones, se describe la forma de conectar los cables de cluster de diferentes controladores.
Los controladores ZS9-2 utilizan la agrupación en clusters basada en Ethernet con dos puertos Ethernet en el adaptador Ethernet de cuatro puertos 10GBASE-T de Oracle. Consulte Puertos de E/S de cluster de controladores ZS9-2 para obtener detalles sobre la tarjeta de interfaz de cluster de controlador ZS9-2.
Se proporcionan dos cables Ethernet Categoría 6A con conectores RJ-45: uno verde y uno rojo. Cada cable tiene 2,5 metros de longitud.
Conecte el cable verde o el cable rojo desde el puerto Ethernet 0 de un controlador hasta el puerto Ethernet 0 del otro controlador.
Conecte el otro cable desde el puerto Ethernet 1 de un controlador hasta el puerto Ethernet 1 del otro controlador.
En la siguiente figura, se muestra el cableado de clusters entre dos controladores ZS9-2 (se muestra un modelo de gama alta).

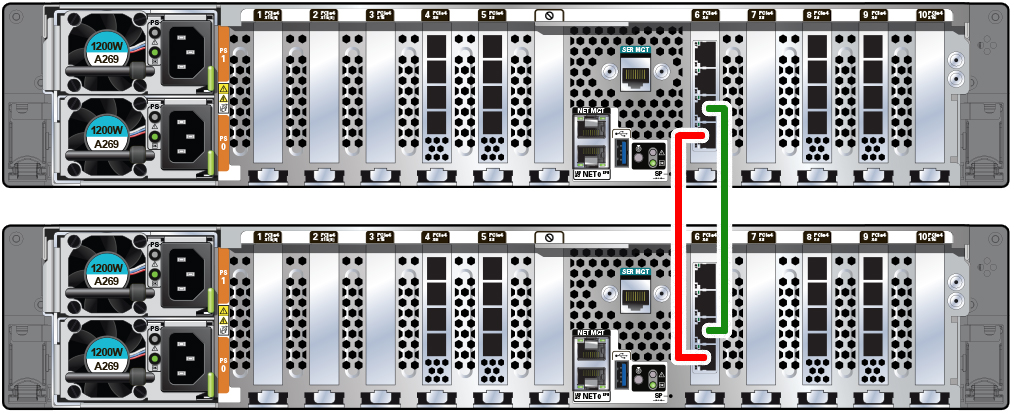

Figura 48 Cableado de clusters para controladores ZS9-2
Los controladores ZS7-2, ZS5-x, ZS4-4, ZS3-x y 7x20 utilizan la agrupación en clusters en serie con dos enlaces de cluster serie y brindan conectividad Ethernet a través de un enlace. El enlace Ethernet aumenta el rendimiento del transporte para los mensajes sin latido, como la sincronización para volver a unirse, y proporciona un latido de respaldo.
Los cables entre los puertos serie forman un patrón cruzado: de 0 a 1 y de 1 a 0. Este cableado cruzado permite usar cables rectos entre dos controladores idénticos.
Para obtener detalles sobre las tarjetas de interfaz de cluster, consulte Puertos de E/S de cluster de controladores ZS7-2, ZS5-4, ZS5-2, ZS4-4, ZS3-4 y 7x20 y Puertos de E/S de cluster de controladores ZS3-2.
Cableado de clusters ZS7-2
Se proporcionan tres cables Ethernet Categoría 5: uno verde, uno amarillo y uno negro. Cada cable tiene 2,5 metros de longitud.
Conecte el cable verde o el cable amarillo desde el puerto serie 0 de un controlador hasta el puerto serie 1 del otro controlador.
Conecte el cable verde o el cable amarillo desde el puerto serie 1 de un controlador hasta el puerto serie 0 del otro controlador.
Conecte el cable negro entre los puertos Ethernet de cada controlador.
En la siguiente figura se muestra cómo se conectan los cables de clusters entre dos controladores ZS7-2 (se muestra el modelo de gama alta).

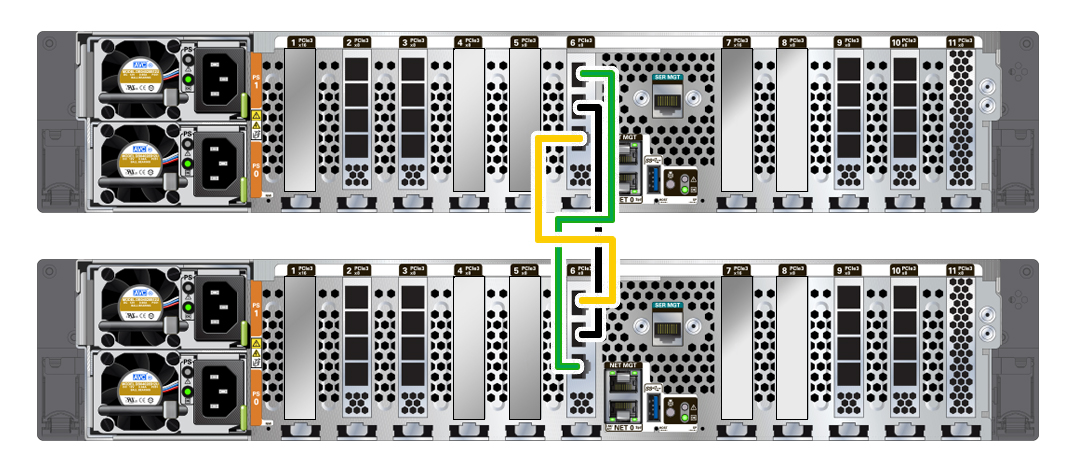

Figura 49 Cableado de clusters para controladores ZS7-2
Cableado de cluster de controladores ZS5-x
Se proporcionan tres cables Ethernet Categoría 5. Cada cable tiene 2,5 metros de longitud.
Conecte un cable desde el puerto serie 0 de un controlador hasta el puerto serie 1 del otro controlador.
Conecte el segundo cable desde el puerto serie 1 de un controlador hasta el puerto serie 0 del otro controlador.
Conecte el tercer cable entre los puertos Ethernet de cada controlador.
En la siguiente figura, se muestra la conexión de cables de cluster entre dos controladores ZS5-4.
Figura 50 Cableado de clusters para controladores ZS5-4
En la siguiente figura se muestra cómo se conectan los cables de clusters entre dos controladores ZS5-2.

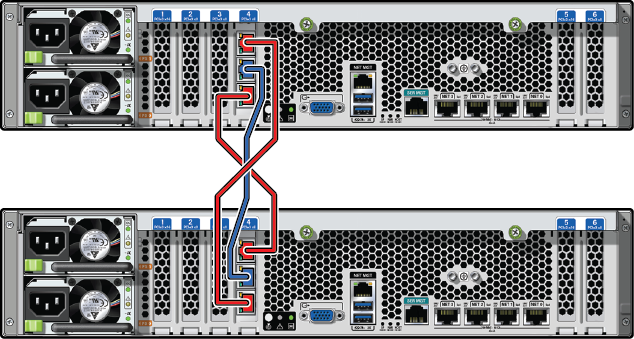

Figura 51 Cableado de clusters para controladores ZS5-2
Cableado de clusters para ZS4-4
Se proporcionan tres cables Ethernet Categoría 5. Cada cable tiene 1 metro de longitud. Conecte los cables de la misma forma que se describe para los controladores ZS5-x.
En la siguiente figura se muestra cómo se conectan los cables de clusters entre dos controladores ZS4-4.
Figura 52 Cableado de clusters para controladores ZS4-4
Cableado de clusters para ZS3-4 y 7420
Se proporcionan tres cables Ethernet Categoría 5. Cada cable tiene 1 metro de longitud. Conecte los cables de la misma forma que se describe para los controladores ZS5-x.
La tarjeta de cluster para ZS3-4 y 7420 se instala en la ranura de cluster tal como se describe en la visión general del hardware para cada controlador en el Manual de servicio al cliente de Oracle ZFS Storage Appliance.
Cableado de clusters para ZS3-2
Se proporcionan tres cables Ethernet Categoría 5. Cada cable tiene 1 metro de longitud. Conecte los cables de la misma forma que se describe para los controladores ZS5-x. Para obtener detalles sobre los puertos de cluster, consulte Puertos de E/S de cluster de controladores ZS3-2.
En la siguiente figura se muestra cómo se conectan los cables de clusters entre dos controladores ZS3-2.

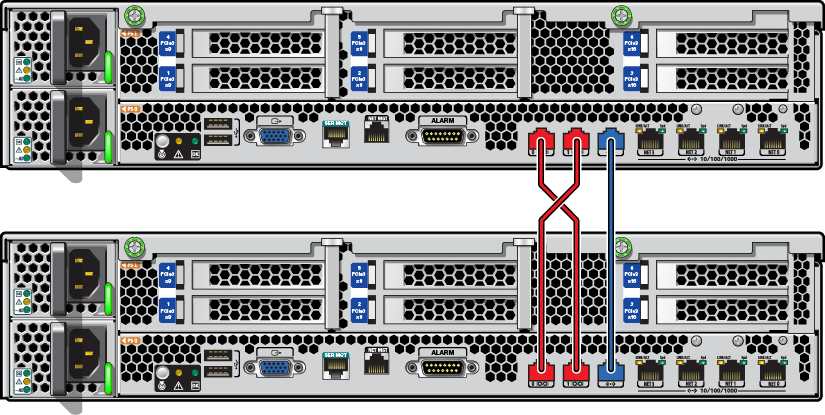

Figura 53 Cableado de clusters para controladores ZS3-2
