Descripción general del controlador 7420
En esta sección, se proporciona una descripción general del controlador Oracle ZFS Storage 7420. Para obtener instrucciones para la instalación, consulte Instalación de un controlador 7x20. Para obtener instrucciones de mantenimiento, consulte Mantenimiento de los controladores 7320 y 7420 en el Manual de mantenimiento del cliente de Oracle ZFS Storage Appliance.
Especificaciones físicas del controlador 7420
Las dimensiones del chasis 3U del controlador 7420 son las siguientes:
|
Especificaciones eléctricas del controlador 7420
En la siguiente lista, se muestran las especificaciones eléctricas para el controlador 7420.
Notas - Los números de disipación de potencia mostrados son las potencias nominales máximas para la fuente de alimentación y no una estimación del consumo de energía real del dispositivo.
Entrada
-
Frecuencias nominales: 50/60 Hz
-
Rango de funcionamiento de CA: 100-127 V CA para 2 CPU y 200-240 V CA para 2 o 4 CPU
-
Corriente máxima CA RMS: 12A a 100 V CA/12 A a 200 V CA
Disipación de potencia
-
Consumo de energía máx.: 1800 W
-
Potencia térmica máx.: 6143 BTU/h
-
Voltios-Amperios: 1837 VA a 240 V CA, 0,98 P.F.
Opciones de configuración del controlador 7420
El dispositivo Sun ZFS Storage 7420 incluye un controlador de almacenamiento independiente o dos controladores de almacenamiento en una configuración de cluster de alta disponibilidad, y de uno a 36 estantes de discos. En la siguiente tabla, se describen las opciones de configuración de 7420:
Notas - Los controladores 7420 M2 no se pueden agrupar en clusters con los controladores 7420.
|
Puede identificar la configuración mediante el ID de producto que aparece en la pantalla de mantenimiento de la BUI o mediante el comando configuration version show de la CLI. También puede consultar la etiqueta física de la unidad de inicio.
Consulte https://oracle.com/zfsstorage para conocer las especificaciones más recientes de los componentes.
Componentes del panel frontal de 7420
Figura 40 Panel frontal de 7420
|
7420 M2 tiene dos unidades de inicio del sistema SAS-2 en las ranuras 0 y 1, configuradas como un par reflejado. Las ranuras 2 a 5 en orden pueden estar ocupadas por hasta 4 SSD de caché de lectura SAS-2. En un cluster 7420 M2, la cantidad de SSD instaladas en cada controlador puede variar.
Los controladores 7420 tienen dos unidades de inicio del sistema SATA en las ranuras 0 y 1, configuradas como un par reflejado. Cero, dos, tres o cuatro SSD de caché de lectura pueden ocupar, de manera opcional y en orden, las ranuras de 2 a 5. En un cluster 7420, la cantidad de SSD instaladas en ambos controladores debe coincidir.

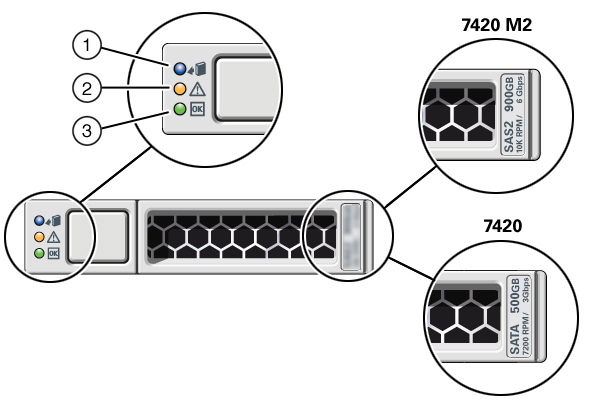

Figura 41 LED de las unidades de inicio SAS-2 y SATA
| ||||||
Componentes del panel posterior del controlador 7420
El siguiente gráfico muestra el panel trasero del controlador. Los HBA de la configuración básica no están representados en esta ilustración.
Para obtener información sobre las tarjetas PCIe, consulte 7420 PCIe I/O Cards in Oracle ZFS Storage Appliance Customer Service Manual.

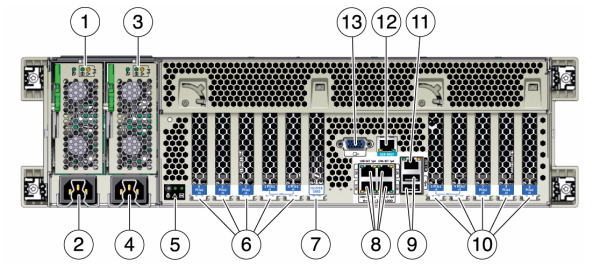

Figura 42 Panel posterior del controlador 7420
| ||||||||||||||||||
