Visión general del controlador ZS9-2
En esta sección, se proporciona una visión general del controlador Oracle ZFS Storage ZS9-2. Para obtener instrucciones de instalación, consulte Instalación de un controlador ZS9-2. Para obtener instrucciones de mantenimiento, consulte Mantenimiento del controlador ZS9-2 en el Manual de mantenimiento del cliente de Oracle ZFS Storage Appliance.
Consulte https://oracle.com/zfsstorage para conocer las especificaciones más recientes de los componentes.
Especificaciones físicas de ZS9-2
Las dimensiones del chasis del controlador ZS9-2 son las siguientes:
|
|
|
|
Altura
|
86,9 mm (3,42 in)
|
Profundidad
|
772 mm (30,04 in)
|
Ancho
|
482 mm (18,97 in)
|
Peso (máximo)
|
33,11 kg (73 lb)
|
|
Especificaciones eléctricas de ZS9-2
El controlador ZS9-2 tiene dos fuentes de alimentación de intercambio en caliente con capacidad de acceso posterior y redundancia N+N. Para obtener información acerca del consumo general de energía, use la calculadora de energía en línea de Oracle en http://www.oracle.com/goto/powercalculators.
|
|
Frecuencias nominales de entrada
|
50/60 Hz
|
Rango de tensión de entrada operativo
|
100-240 V de CA
|
Corriente nominal de entrada
|
10 A a 100-127 V de CA y 7 A a 200-240 V de CA
|
|
|
Consumo máximo de energía del controlador
|
|
Potencia calorífica máxima del controlador
|
|
|
Emisiones de ruido acústico de ZS9-2
El nivel de ruido basado en el lugar de trabajo de este producto es de 9,5 belios con ponderación A en funcionamiento y de 8,0 belios con ponderación A en estado inactivo (potencia de sonido medida).
Opciones de configuración de ZS9-2
El modelo ZS9-2 de gama alta incorpora 1 o 2 controladores y de 1 a 48 estantes de discos. Cada controlador tiene 10 ranuras PCle Gen3 en la parte posterior y 12 ranuras de disco de 3,5 in en la parte frontal, dos de las cuales están ocupadas por los discos del sistema. Las 10 ranuras de disco frontales restantes tienen paneles de relleno permanentes. En la siguiente tabla, se describen las opciones de configuración.
|
|
|
|
|
2 de 32 núcleos; 2,6 GHz
|
2,0 TB
|
2 NVMe de 3,5"
|
5 dedicadas; 5 disponibles
|
SAS-3 externo de 4 puertos (4x4) y 12 Gb/s
|
|
El modelo ZS9-2 de gama media incorpora 1 o 2 controladores y de 1 a 24 estantes de discos. Cada controlador tiene 10 ranuras PCle Gen3 en la parte posterior y 12 ranuras de disco de 3,5 in en la parte frontal, dos de las cuales están ocupadas por los discos del sistema. Las 10 ranuras de disco frontales restantes tienen paneles de relleno permanentes. En la siguiente tabla, se describen las opciones de configuración.
|
|
|
|
|
2 de 24 núcleos, 2,1 GHz
|
512 GB o 1,0 TB
|
2 NVMe de 3,5"
|
3 dedicadas; 5 disponibles; 2 no disponibles (paneles de relleno permanentes)
|
SAS-3 externo de 4 puertos (4x4) y 12 Gb/s
|
|
La especificación de componentes más reciente está en https://www.oracle.com/storage/nas/index.html.
Componentes del panel frontal de ZS9-2
En la siguiente figura, se muestran los componentes del panel frontal y las ranuras de unidades del controlador ZS9-2.

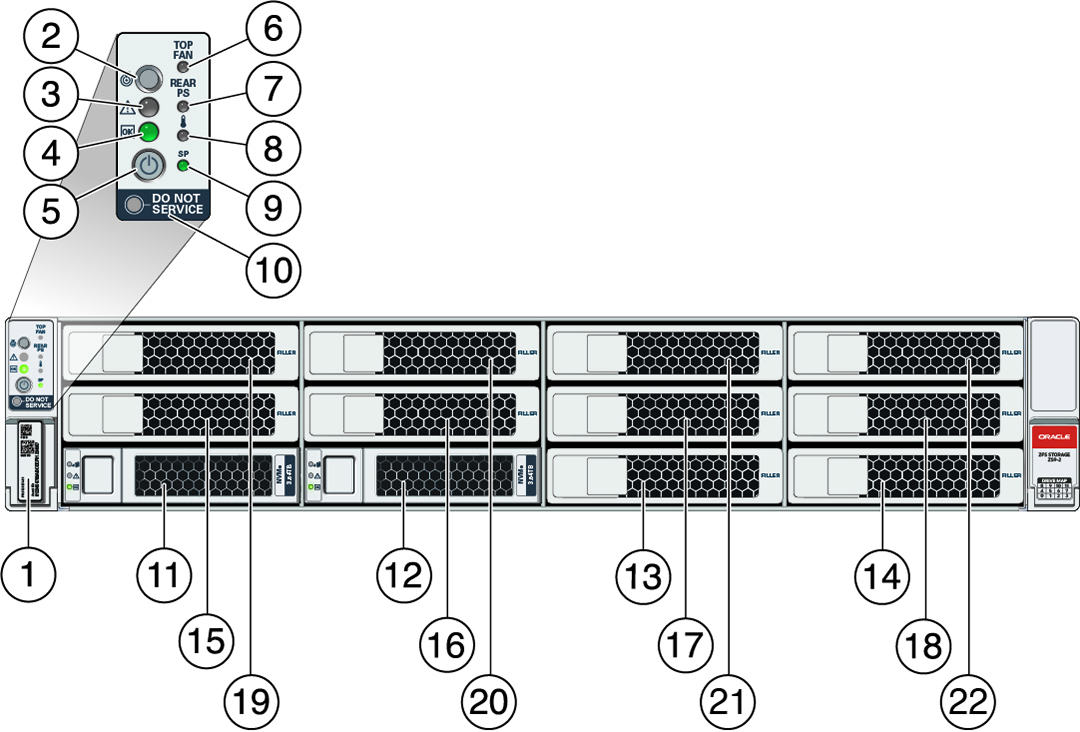

Figura 22 Panel frontal de ZS9-2
1 Etiqueta RFID
|
2 LED de estado del sistema: localización (blanco)
|
3 LED de estado del sistema: acción de servicio requerida (ámbar)
|
4 LED de estado del sistema: estado de energía (verde)
|
5 Botón de encendido
|
6 Acción de servicio requerida de ventilador (ámbar)
|
7 Acción de servicio requerida (ámbar) de fuente de alimentación
|
8 Aviso de sobrecalentamiento( ámbar)
|
9 Estado del procesador de servicio (SP) (verde)
|
10 Indicador de no realizar servicio
|
11 Disco de sistema 0
|
12 Disco de sistema 1
|
13 Panel de relleno
|
14 Panel de relleno
|
15 Panel de relleno
|
16 Panel de relleno
|
17 Panel de relleno
|
18 Panel de relleno
|
19 Panel de relleno
|
20 Panel de relleno
|
21 Panel de relleno
|
22 Panel de relleno
|
|
|
|
Componentes del panel posterior de ZS9-2
En la siguiente figura, se muestran los componentes del panel posterior y las ranuras PCIe del controlador ZS9-2.

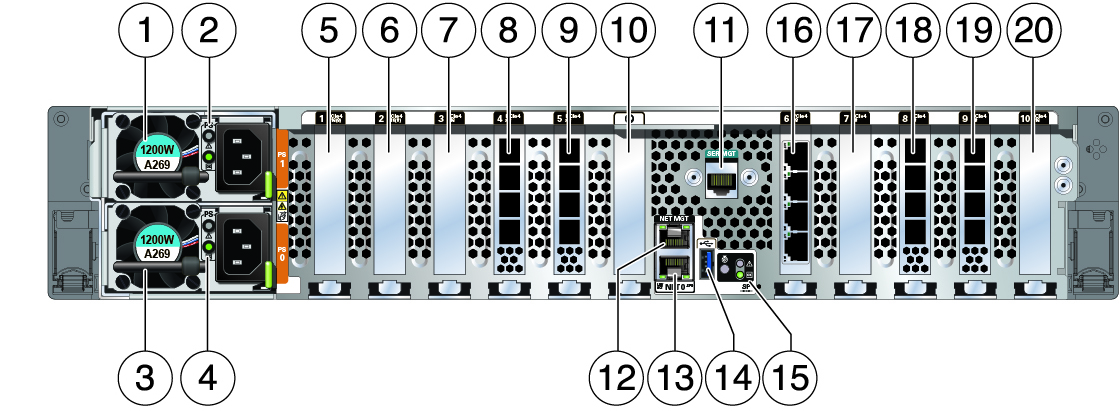

Figura 23 Panel posterior de ZS9-2
1 Fuente de alimentación (PSU) 1
|
2 Indicadores de estado de la fuente de alimentación (PSU) 1 (de arriba hacia abajo):
|
3 PSU 0
|
4 Indicadores de estado de la fuente de alimentación (PSU) 0 (de arriba hacia abajo):
|
5 Segunda opción de PCIe (ranura 1)
|
6 Tercera opción de PCIe (ranura 2)
|
7 Quinta opción de PCIe (ranura 3)
|
8 HBA SAS-3 externo (ranura 4)
|
9 Ranura 5:
|
10 No disponible
|
11 Puerto de gestión serie (SER MGT) RJ-45
|
12 Puerto NET MGT del procesador de servicio
|
13 Puerto de red (NET) Gigabit Ethernet (GbE) RJ-45 100/1000BASE-T: NET 0
|
14 Puerto USB 3.0
|
15 LED de estado de sistema:
-
Localización (blanco): izquierda
-
Atención (ámbar): parte superior derecha
-
Estado de energía (verde): parte inferior derecha
|
16 Tarjeta de interfaz de cluster (ranura 6)
|
17 Primera opción de PCIe (ranura 7)
|
18 Ranura 8:
|
19 HBA SAS-3 externo (ranura 9)
|
20 Cuarta opción de PCIe (ranura 10)
|
|
|
Para obtener información sobre cómo conectar cables para formar un cluster, consulte Conexión de cables de cluster.
