Guía de instalación de Oracle^® ZFS Storage Appliance versión OS8.8.x

Descripción general del controlador ZS4-4

En esta sección, se proporciona una descripción general del controlador Oracle ZFS Storage ZS4-4. Para obtener instrucciones para la instalación, consulte Instalación de un controlador ZS4-4 o ZS3-4. Para obtener instrucciones de mantenimiento, consulte Mantenimiento del controlador ZS4-4 en el Manual de mantenimiento del cliente de Oracle ZFS Storage Appliance.

Consulte https://oracle.com/zfsstorage para conocer las especificaciones más recientes de los componentes.

Componentes del panel frontal de ZS4-4

En la siguiente figura, se muestran los componentes del panel frontal y las ranuras de unidad del controlador ZS4-4.

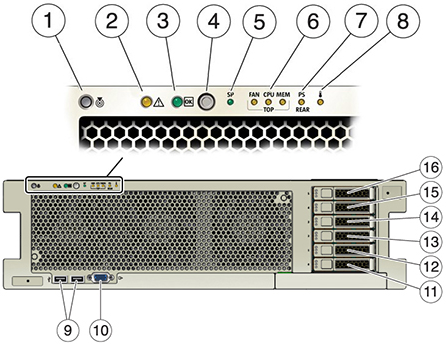

Figura 31  Panel frontal del controlador ZS4-4

Componentes mostrados en la figura 1 LED/botón de localización (blanco) 2 LED de acción de servicio requerida (ámbar) 3 LED de estado de energía (verde) 4 Botón de encendido 5 LED de estado del procesador de servicio (correcto: verde; fallo: ámbar) 6 LED de acción de servicio requerida del ventilador/CPU/memoria (ámbar) 7 LED de acción de servicio requerida (ámbar) de fuente de alimentación 8 LED indicador de aviso de sobrecalentamiento (ámbar) 9 Conectores USB 2.0 (2) 10 Puerto de video DB-15 11 Unidad de inicio 0 (obligatoria) 12 Unidad de inicio 1 (obligatoria) 13 Unidad de estado sólido 2 (opcional) 14 Unidad de estado sólido 3 (opcional) 15 Unidad de estado sólido 4 (opcional) 16 Unidad de estado sólido 5 (opcional)

El controlador ZS4-4 tiene dos unidades de inicio del sistema SAS de 2,5 pulgadas en las ranuras 0 y 1, configuradas como un par reflejado Las ranuras de 2 a 5, en ese orden, pueden estar ocupadas por hasta cuatro SSD de caché de lectura SAS. Se debe instalar un panel de relleno en las ranuras de unidades vacías.

En la siguiente figura, se muestran los LED de unidad de inicio del sistema.

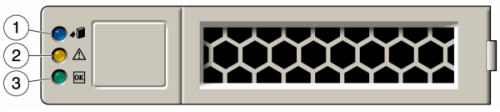

Figura 32  LED de la unidad de inicio del sistema

Tabla 5  LED de la unidad de inicio del sistema

Componentes mostrados en la figura 1 Listo para extraer (azul) 2 Acción de servicio requerida (ámbar) 3 Estado/actividad (verde)

Componentes del panel posterior de ZS4-4

En la siguiente figura, se muestra el panel posterior de ZS4-4. Las tarjetas PCIe de la configuración básica no están representadas en esta ilustración. Para obtener más información sobre las tarjetas PCIe, consulte ZS4-4 PCIe I/O Cards in Oracle ZFS Storage Appliance Customer Service Manual.

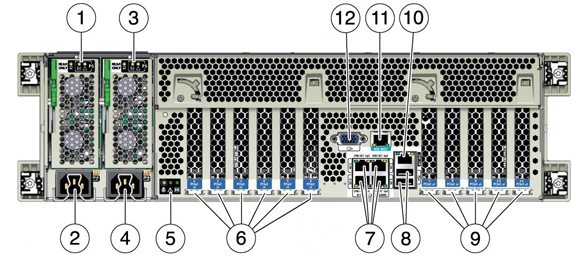

Figura 33  Panel posterior del controlador ZS4-4

Componentes mostrados en la figura 1 Panel de indicadores de fuente de alimentación 0 2 Toma de CA de fuente de alimentación 0 3 Panel de indicadores de fuente de alimentación 1 4 Toma de CA de fuente de alimentación 1 5 Panel de indicadores de estado del sistema 6 Ranuras 1 a 6 de tarjeta PCIe 7 Puertos de red (NET) de 10 GbE: NET 0, NET 1, NET 2, NET 3 8 Conectores USB 2.0 (2) 9 Ranuras 7 a 11 de tarjeta PCIe 10 Puerto Ethernet de gestión de red (NET MGT) 10/100/1000 BASE-T 11 Puerto de gestión serie (SER MGT) RJ-45 12 Puerto de video DB-15

• Ranuras PCIe: la configuración básica de ZS4-4 incluye las siguientes tarjetas PCIe:

  • Ranura 2: un HBA interno SAS-2 de 8 puertos.

  • Ranura 4: una tarjeta de interfaz de cluster.

  • Ranuras 6 y 7: dos HBA externos SAS de 4 puertos (4x4).

Para obtener información sobre el orden de las ranuras PCIe, consulte ZS4-4 PCIe I/O Cards in Oracle ZFS Storage Appliance Customer Service Manual.

• Puertos Ethernet: El ZS4-4 tiene cuatro conectores de red RJ-45 de 10 Gigabit Ethernet (10 GbE) en el panel posterior, con las etiquetas NET 0, NET 1, NET 2 y NET 3 (de abajo a arriba y de izquierda a derecha), como se muestra en la siguiente figura: Utilice estos puertos para conectar el dispositivo a la red.

  Los LED que se encuentran sobre los puertos NET, etiquetados 2, 0, 3, 1 (de izquierda a derecha) son indicadores de enlace/actividad.



  LED Estado Apagado (1) Sin enlace Encendido (0) Enlace y sin actividad Parpadeo Enlace y actividad

  ---

  Notas -  No se indica la velocidad de los puertos NET.

  ---

• Puerto de gestión de red: el conector de gestión de red (NET MGT) es un puerto Ethernet 10/100/1000 BASE-T RJ-45 que proporciona una interfaz de terminal alternativa a la consola del procesador de servicio (SP).



• Puerto de gestión serie: El conector de gestión serie (SER MGT) es un puerto RJ-45 que proporciona una conexión de terminal a la consola del SP.



• Puertos del HBA: el HBA SAS 4x4 proporciona conectividad con estantes de discos DEx-24 externos. Los puertos lógicos del HBA están numerados de 0 a 3, de abajo hacia arriba.
