Visión general del controlador ZS5-2

En esta sección, se proporciona una visión general del controlador Oracle ZFS Storage ZS5-2. Para obtener instrucciones para la instalación, consulte Instalación de un controlador ZS5-2. Para obtener instrucciones de mantenimiento, consulte Mantenimiento del controlador ZS5-2 en el Manual de mantenimiento del cliente de Oracle ZFS Storage Appliance.

Consulte https://oracle.com/zfsstorage para conocer las especificaciones más recientes de los componentes.

Especificaciones físicas del controlador ZS5-2

Las dimensiones del chasis del controlador ZS5-2 son las siguientes:

Dimensión
Medida
Dimensión
Medida
Altura
87,1 mm/3,43 in
Profundidad
640 mm/25,2 in
Ancho
445 mm/17,52 in
Media Ponderada
17,5 kg (38,5 lb)

Especificaciones eléctricas de ZS5-2

El controlador ZS5-2 tiene dos fuentes de alimentación de CA intercambiables en caliente y redundantes de CA (N+1), calificadas con una eficacia del 91 %. Para obtener información acerca del consumo general de energía, use la calculadora de energía en línea de Oracle en http://www.oracle.com/goto/powercalculators.

Parámetro
Fuentes de alimentación de CA
Frecuencias nominales de entrada
50/60 Hz
Rango de tensión de entrada operativo
100 V CA (solo Japón)
110-127 V CA (rango de 90 a 132)
200-240 V CA (rango de 180 a 264)
Corriente nominal de entrada
10 A a 100 V CA
9 A a 110-127 V CA
5,5 A a 200-240 V CA

Emisiones de ruido acústico de ZS5-2

En conformidad con la norma ISO 9296, el nivel de emisión de ruido de este producto en el puesto de trabajo es menor que 75 dBA.

Opciones de configuración de ZS5-2

El dispositivo ZS5-2 incorpora uno o dos controladores y de uno a dieciséis estantes de discos. Cada controlador tiene seis ranuras PCIe Gen3. Cada controlador incluye ocho ranuras de discos de 2,5 in que admiten dos discos de sistema. Los dispositivos de caché de lectura se instalan en estantes de discos; por lo tanto, las seis ranuras de discos restantes tienen paneles de relleno permanentes. En la siguiente tabla, se describen las opciones de configuración.

CPU
Memoria
Discos del sistema
Ranuras PCIe
HBA
2 de 18 núcleos, 2,3 GHz
384 GB
768 GB
2 SAS-3 de 2,5 in
Dos dedicados; cuatro disponibles
SAS-3 externo de 4 puertos (4x4) y 12 Gb/s
SAS-2 externo de 4 puertos (4x4) y 6 Gb/s

Consulte https://oracle.com/zfsstorage para conocer las especificaciones más recientes de los componentes.

Componentes del panel frontal de ZS5-2

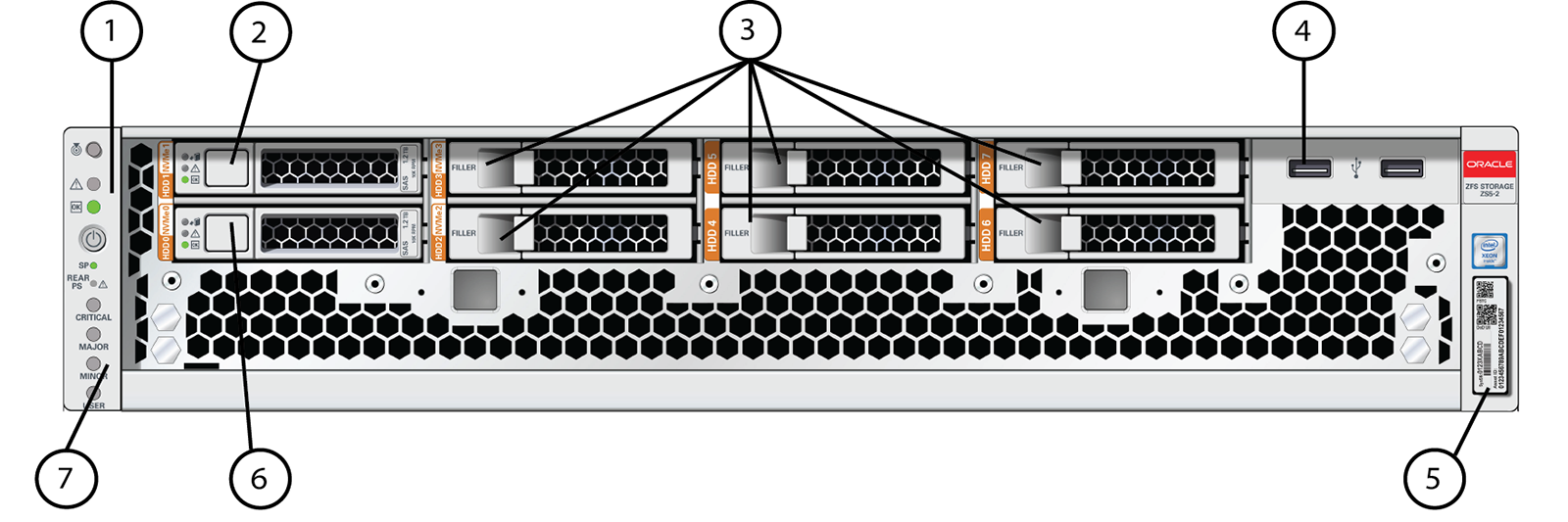

En la siguiente figura, se muestran los componentes del panel frontal y las ranuras de unidades del controlador ZS5-2.

Figura 28  Panel frontal de ZS5-2

image:La imagen muestra los componentes del panel frontal del controlador ZS5-2.

1 LED: localizador, mantenimiento, energía
2 Disco de sistema 1
3 Panel de relleno permanente de HDD
4 Dos puertos USB 2.0
5 Etiqueta RFID
6 Disco de sistema 0
7 Indicadores de alarma (no usados)

Componentes del panel posterior del controlador ZS5-2

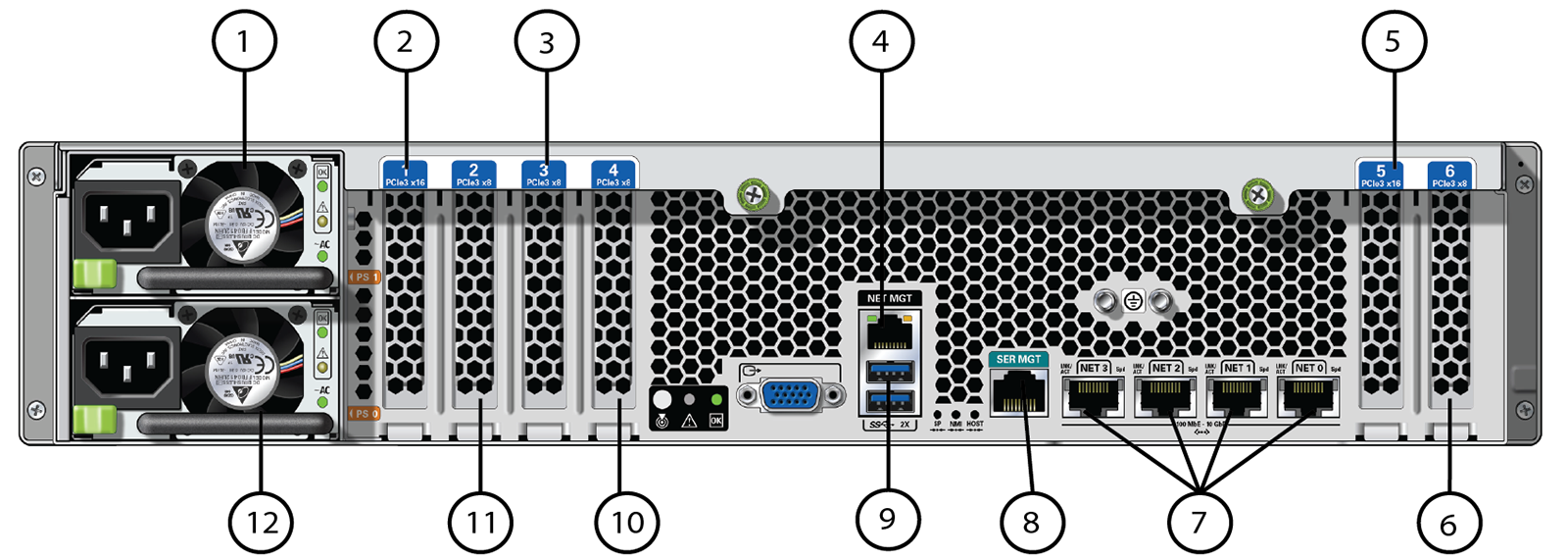

Los componentes del panel posterior y las ranuras PCIe del controlador ZS5-2 se muestran en la siguiente figura.

Figura 29  Panel posterior de ZS5-2

image:La imagen muestra los componentes del panel posterior del controlador ZS5-2.

1 Fuente de alimentación (PSU) 1
2 Segunda opción de PCIe (ranura 1)
3 Tercera opción de PCIe (ranura 3)
4 Puerto Ethernet de gestión de red (NET MGT) 10/100/1000 BASE-T
5 Primera opción de PCIe (ranura 5)
6 Segundo HBA SAS 4X4, o cuarta opción de PCIe (ranura 6)
7 Puertos de red (NET) de 10 GbE: NET 0, NET 1, NET 2, NET 3
8 Puerto SER MGT
9 Dos puertos USB 3.0
10 Tarjeta de interfaz de cluster (ranura 4)
11 Primer HBA SAS 4x4 (ranura 2)
12 Fuente de alimentación (PSU) 0

Compatibilidad de tarjeta de interfaz de cluster: el controlador ZS5-2 incluye una tarjeta de interfaz de cluster versión 3 que es incompatible con la versión 2.

Para obtener información sobre cómo conectar cables para formar un cluster, consulte Conexión de cables de cluster.

Organizador de cables

En la siguiente figura, se identifican los componentes del organizador de cables (CMA). Para obtener las instrucciones de instalación, consulte Instalación de un organizador de cables del controlador ZS5-2.

Figura 30  Organizador de cables del controlador ZS5-2

image:gráfico en el que se muestra el organizador de cables del controlador ZS5-2

Componentes mostrados en la figura
1 Conector A
6 Conector D
2 Barra deslizante frontal
7 Soporte de ajuste de la guía deslizante (utilizado con el conector D)
3 Correas de velcro (6)
8 Barra deslizante posterior
4 Conector B
9 Cubiertas de cables
5 Conector C
