Instalación de un organizador de cables del controlador ZS3-2

Utilice el siguiente procedimiento para instalar el organizador de cables (CMA) opcional en un controlador ZS3-2.

Antes de empezar

Desembale el CMA e identifique los componentes.

Para preparar la instalación del organizador de cables (CMA) opcional, siga estas directrices:

  • Use el CMA para enrutar los cables del cluster, los cables permanentes del host (incluidos los cables de InfiniBand, canal de fibra y Ethernet) y hasta 12 cables SAS de estantes de discos.

  • No use el CMA para enrutar los cables de conexión en serie SAS cortos. No se exceda en la cantidad de cables que enruta de manera que las pinzas del CMA se arqueen o parezcan estructuralmente inadecuadas para el peso que soportan.

  • Si usa dos controladores en cluster montados en la parte media del rack con estantes de discos por encima y por debajo de los controladores, puede dividir los cables SAS de los estantes de discos entre los dos CMA para enrutar correctamente los cables de los estantes de discos superiores e inferiores.

  • Si más adelante retira el CMA, asegúrese de sostenerlo al quitar los conectores.

  1. Si el CMA tiene cubiertas de cables planas (para un chasis 1U), instale las cubiertas de cables curvas 2U proporcionadas con el kit de accesorios.
  2. Para sustituir las cubiertas de cables planas:
    1. Para quitar cada cubierta de cables plana, levante el tirador de la cubierta de cables.
    2. Abra la cubierta 180 grados hasta la posición horizontal.
    3. Empuje hacia arriba el borde externo de cada conector de bisagra hasta que se salga de la bisagra.
    4. Coloque cada cubierta de cables curva horizontalmente sobre las bisagras y alinee los conectores de bisagra con las bisagras.
    5. Con el pulgar, aplique presión en cada conector de bisagra para sujetarlo en su lugar.
    6. Deje que las cubiertas de cables cuelguen y presione el tirador de la cubierta del cable para cerrarlo.

    image:Gráficos en los que se muestra cómo sustituir las cubiertas de cables planas
  3. Asegúrese de que las seis correas de velcro pasen por el CMA.
  4. Para evitar que el rack vuelque, asegúrese de extender todos los dispositivos antivolcado en el rack.
  5. Extienda el controlador de almacenamiento aproximadamente 13 cm (5 in) hacia afuera de la parte frontal del rack.

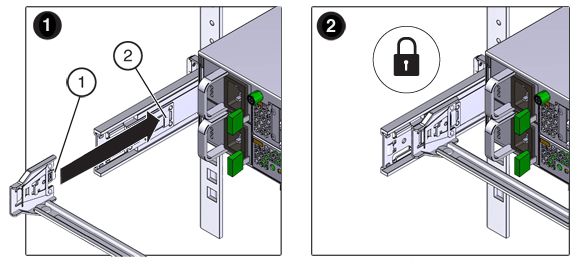

  6. En la parte posterior del rack, inserte el conector A del CMA en la ranura frontal de la guía deslizante izquierda hasta que se acople en su lugar con un chasquido (cuadros 1 y 2).

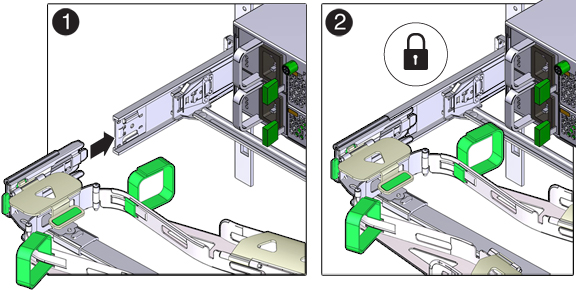

    La lengüeta del conector A (1) se inserta en la ranura frontal de la guía deslizante (2). Tire suavemente del lado izquierdo de la barra deslizante frontal para verificar que el conector A esté correctamente ajustado.


    image:Gráfico en el que se muestra cómo insertar el organizador de cables en el rack
  7. Sostenga el CMA y no permita que cuelgue por su propio peso hasta sujetarlo en los cuatro puntos de conexión.

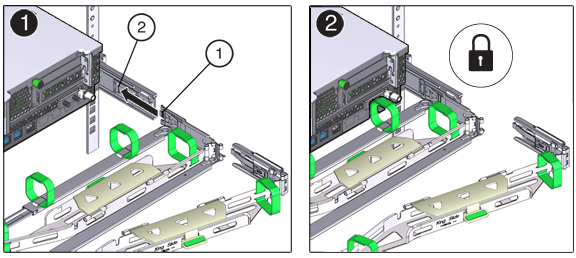

  8. Inserte el conector B del CMA en la ranura frontal de la guía deslizante derecha hasta que se acople en su lugar con un chasquido (cuadros 1 y 2).

    La lengüeta del conector B (1) se inserta en la ranura frontal de la guía deslizante (2). Tire suavemente del lado derecho de la barra deslizante frontal para verificar que el conector B esté correctamente ajustado.


    image:Gráfico en el que se muestra la inserción del lado derecho del organizador de cables
  9. Para instalar el conector C del CMA en la guía deslizante derecha, siga estos pasos:

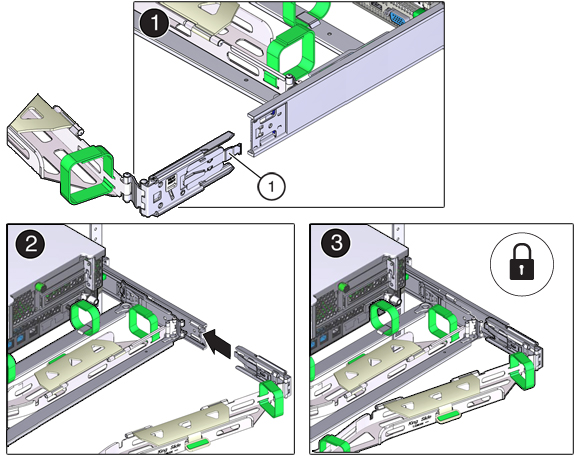

    1. Alinee el conector C con la guía deslizante de modo que el resorte de bloqueo (1) esté ubicado en la parte interna (lado del servidor) de la guía deslizante derecha (cuadro 1).
    2. Inserte el conector C en la guía derecha hasta que se acople en su lugar con un chasquido (cuadros 2 y 3).
    3. Tire suavemente del lado derecho de la barra deslizante posterior del CMA para verificar que el conector C esté correctamente ajustado.

    image:Gráfico en el que se muestra cómo insertar el conector C en el rack
  10. Para preparar el conector D para la instalación, quite la cinta que sujeta el soporte de ajuste de la guía deslizante al conector D y asegúrese de que el soporte de ajuste esté correctamente alineado con el conector D (cuadros 1 y 2).
    image:Gráfico en el que se muestra la preparación del conector D para la instalación
  11. Sostenga el soporte de ajuste de la guía deslizante en su lugar e inserte el conector D y el soporte de ajuste de la guía deslizante asociado en la guía deslizante izquierda hasta que el conector D se acople en su lugar con un chasquido (cuadros 1 y 2).

    Al insertar el conector D en la guía deslizante, el método preferido y más sencillo es instalar el conector D y el soporte de ajuste como una pieza en la guía deslizante.


    image:Gráfico en el que se muestra la inserción del conector D en la guía deslizante
  12. Tire suavemente del lado izquierdo de la barra deslizante posterior del CMA para verificar que el conector D esté correctamente ajustado.
  13. Tire suavemente de los cuatro puntos de conexión del CMA para garantizar que los conectores del CMA estén completamente ajustados antes de permitir que el CMA cuelgue por su propio peso.
  14. Verifique que las guías deslizantes y el CMA estén funcionando correctamente antes de enrutar los cables por el CMA:
    1. Asegúrese de extender todos los dispositivos antivolcado del rack para evitar que el rack vuelque.

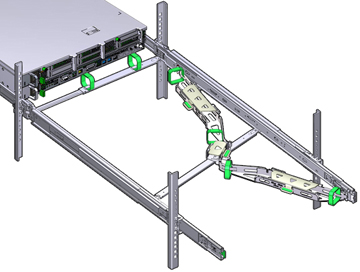

    2. Extraiga el controlador de la parte frontal del rack hasta que el CMA esté completamente extendido.

    image:Gráfico en el que se muestra el controlador completamente extendido desde el rack
  15. Vuelva a colocar el controlador de almacenamiento en el rack. A medida que empuje el controlador de almacenamiento dentro del rack, verifique que el CMA se retraiga sin doblarse.

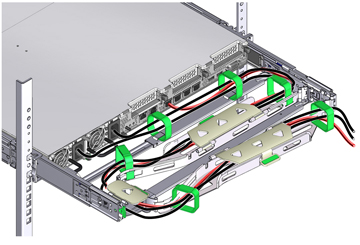

  16. Abra las cubiertas de cables del CMA, enrute los cables del controlador en la canalización del CMA, cierre las cubiertas de cables y sujete los cables con las seis correas de velcro. Enrute los cables por los canales de cables en este orden: Enrute los cables primero por la canalización que se encuentra más adelante, después por la canalización pequeña y último por la canalización que se encuentra más atrás.
    image:Gráfico en el que se muestra el enrutamiento de cables por las canalizaciones de cables
  17. Al sujetar los cables con las correas de velcro ubicadas en la barra deslizante frontal, asegúrese de que no se enrosquen alrededor de la parte inferior de la barra deslizante.

    De lo contrario, la expansión y contracción de la barra deslizante puede verse afectada cuando el servidor se extrae del rack y se vuelve a colocar en él.

  18. Asegúrese de que los cables no se extiendan por encima ni por debajo de la parte inferior del servidor al cual están conectados..

    De lo contrario, es posible que se enganchen en otros equipos instalados en el rack cuando el servidor se extrae del rack o se vuelve a colocar en él.

  19. Si es necesario, agrupe los cables con correas de velcro adicionales para garantizar que no interfieran con otros equipos.

    Si necesita instalar correas de velcro adicionales, coloque las correas únicamente alrededor de los cables, no alrededor de los componentes del CMA; de lo contrario, es posible que la expansión y la contracción de las barras deslizantes del CMA se vean afectadas cuando el servidor se extrae del rack y se vuelve a colocar en él.
