Guía de instalación de Oracle^® ZFS Storage Appliance versión OS8.8.x

Instalación de un estante de discos DE2-24C

Realice el siguiente procedimiento para instalar Oracle Storage Drive Enclosure DE2-24C, que requiere cuatro unidades de rack de montaje estándar (4RU), o doce orificios de rack, de espacio vertical en el armario.

Antes de empezar

• Revise Requisitos previos para la instalación y Descripción general de los estantes de discos.

• Para evitar que el armario vuelque, cargue siempre los equipos más pesados, que son los estantes de discos, y comience por la parte inferior del armario.

• La mejor forma de preparación para conectar los cables de los estantes de discos a los controladores, ahora y en el futuro, es montar los controladores en el medio del armario.

• No se proporcionan los tornillos para la instalación en un armario con orificios roscados de tamaño M6.

1. Despliegue todos los dispositivos antivolcado y de estabilización de la parte inferior del armario.
2. Ubique la altura adecuada de la unidad de rack (RU), que es de ocho orificios, comenzando desde la parte inferior del armario. Si utiliza un armario universal de 19 in no roscado, Sun Rack II u Oracle Rack Cabinet 1242, encaje una tuerca enjaulada proporcionada en el orificio adecuado del rack.

3. Prepare los tornillos de cada extremo de las guías:

   • Armario no roscado con orificios cuadrados: ninguna preparación.

   • Armario no roscado con orificios redondos: extraiga los tornillos de cada extremo de las guías y apártelos. Busque los tornillos para los armarios con orificios redondos y póngalos a un costado.

   • Armario roscado: extraiga los tornillos y vuelva a colocarlos en el sentido opuesto (desde el interior de la pestaña de la guía) para que funcionen como clavijas de fijación. Extraiga también las tuercas de sujeción de cada extremo de las guías y apártelas.

4. Coloque la parte frontal de las guías dentro del armario, con la pestaña de la guía dentro de la pestaña del armario, y la etiqueta de la guía mirando hacia el interior del armario.

   • Armario no roscado con orificios cuadrados: las cabezas de los tornillos encajan dentro de los orificios del rack.

   • Armario no roscado con orificios redondos: instale dos tornillos en la parte delantera de cada guía atravesando el rack. No los instale en la tuerca prisionera del rack ni en la tuerca de sujeción de la guía.

   • Armario roscado: las clavijas de fijación encajan dentro de los orificios del rack.

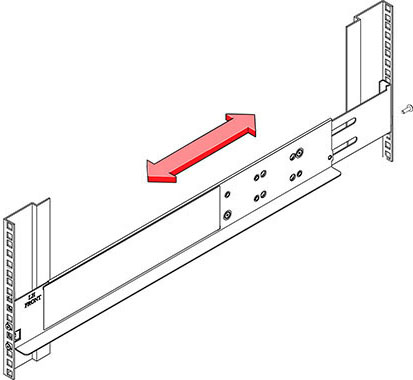

5. Ajuste la longitud de las guías para que encajen.

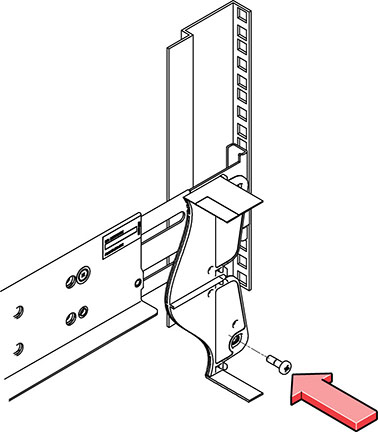

6. Instale un tornillo en la parte trasera de cada guía a través del rack.

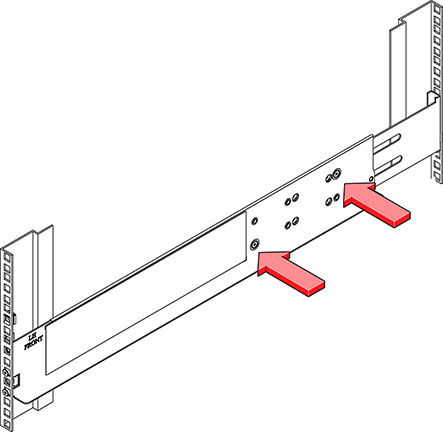

7. Ajuste los dos tornillos de seguridad en las guías.

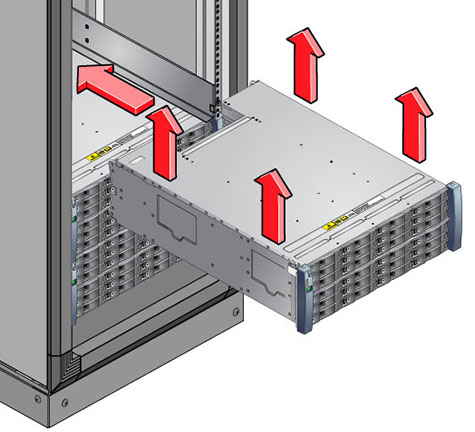

8. Con la ayuda de un dispositivo de elevación mecánico o de dos personas, una en cada lado del estante de discos, levante con cuidado el estante y apóyelo en el reborde inferior de las guías izquierda y derecha. No lo levante con las manillas de la fuente de alimentación.

9. Deslice cuidadosamente el estante dentro del armario. Asegúrese de que el estante esté completamente encajado en las guías. Si desea retirar el estante para volver a colocarlo, sosténgalo en todo momento.
10. Quite los topes laterales delanteros, instale dos tornillos en cada lado delantero y vuelva a colocar los topes.
11. Instale un tornillo de interconexión largo en cada guía para fijar la parte trasera del estante a la parte posterior del rack.
