Instalación de un estante de discos DE3-24C

Oracle Storage Drive Enclosure DE3-24C requiere cuatro unidades de rack (RU) o doce orificios de rack, de espacio vertical en el armario.

Antes de empezar

• Revise Requisitos previos para la instalación y Descripción general de los estantes de discos.

• Para evitar que el armario vuelque, cargue siempre los equipos más pesados, que son los estantes de discos, y comience por la parte inferior del armario.

• La mejor forma de preparación para conectar los cables de los estantes de discos a los controladores, ahora y en el futuro, es montar los controladores en el medio del armario.

• No se proporcionan los tornillos para la instalación en un armario con orificios roscados de tamaño M6.

1. Comenzando por la parte inferior del armario, ubique la altura adecuada de la unidad de rack (RU).
2. Desembale el contenido de la caja del kit de guías del estante de discos e identifique las tuercas enjauladas correctas para el tipo de rack.

   Hay dos paquetes de tuercas enjauladas, cada uno contiene tuercas enjauladas con orificios cuadrados o redondos. Cada paquete también contiene una plantilla para posicionar las tuercas enjauladas.

   ---

   Notas -  En este procedimiento, se muestra la instalación del kit de guías para un rack con orificio cuadrado. Se aplican los mismos pasos para un rack con orificio redondo. Además, no se proporcionan tornillos para orificios de rack roscados tamaño M6.

   ---




   Referencia Descripción 1 Seis tornillos prisioneros 10-32 de 7 mm (dos repuestos) 2 Dos guías de estante ajustables 3 Dos paquetes de cuatro tuercas enjauladas 10-32 (solo se requiere un juego): Cuatro tuercas enjauladas cuadradas de 9.5 mm (dos repuestos) Cuatro tuercas enjauladas redondas de 7 mm (dos repuestos)

3. Conecte las guías del estante de discos al rack de la siguiente manera:
   1. Oriente la guía de manera que la etiqueta de identificación (IZQUIERDA o DERECHA) esté mirando hacia la parte interior del rack.
   2. Ajuste la longitud de la guía para que encaje en la parte delantera y posterior y del rack [A y B].

      ---

      Notas -  Marque los orificios de la guía del rack que usará para asegurarse de que las guías de estantes se instalen uniformemente.

      ---

   3. Presione y mantenga abierta la palanca de la abrazadera en cada extremo de la guía [1] e inserte ambos extremos de la guía en los orificios apropiados del rack [2].

   4. Libere la palanca de la abrazadera para cerrar las abrazaderas de guía de las guías [3].

      Escuchará un chasquido cuando las abrazaderas se bloqueen en su sitio en las guías del rack.

   5. Repita los pasos desde a hasta d para la segunda guía.
4. Instale un tornillo en la parte trasera de cada guía a través del rack.

5. Instale las tuercas enjauladas delanteras.

   ---

   Precaución  -  Si no se instalan las tuercas enjauladas, el estante de discos montado no quedará estable. Siempre instale las tuercas enjauladas antes de montar el estante de discos.

   ---

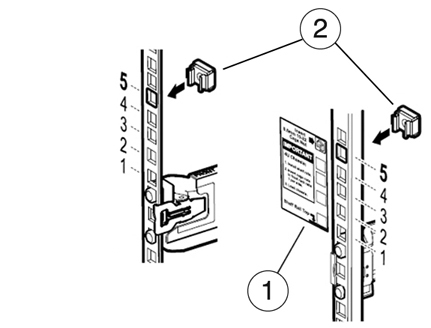

   1. Use la plantilla para determinar la posición de las tuercas enjauladas [1].

   2. Introduzca una tuerca enjaulada en el orificio adecuado en cada guía del rack [2].

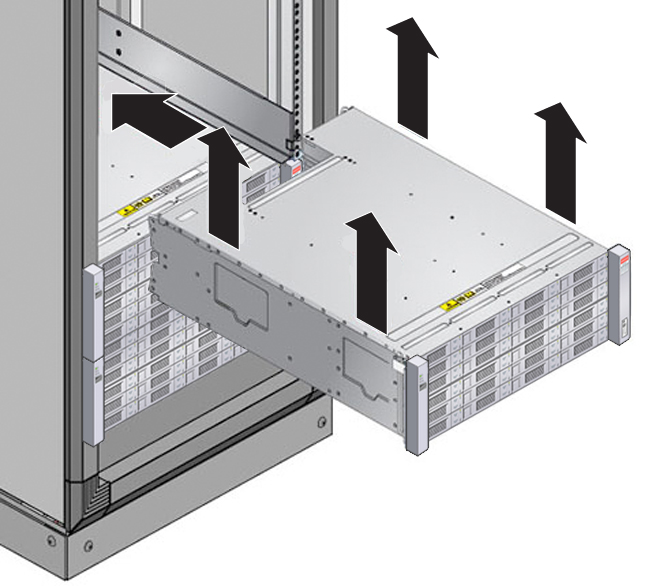

6. Con la ayuda de un dispositivo de elevación mecánico o de tres personas, una en cada lado del estante de discos y una en la parte delantera, levante con cuidado el estante de discos y apóyelo en el reborde inferior de las guías izquierda y derecha. No lo levante con las manillas de la fuente de alimentación.

7. Deslice cuidadosamente el estante de discos dentro del armario. Asegúrese de que el estante esté completamente encajado en las guías. Si desea retirar el estante de discos para volver a colocarlo, sosténgalo en todo momento.

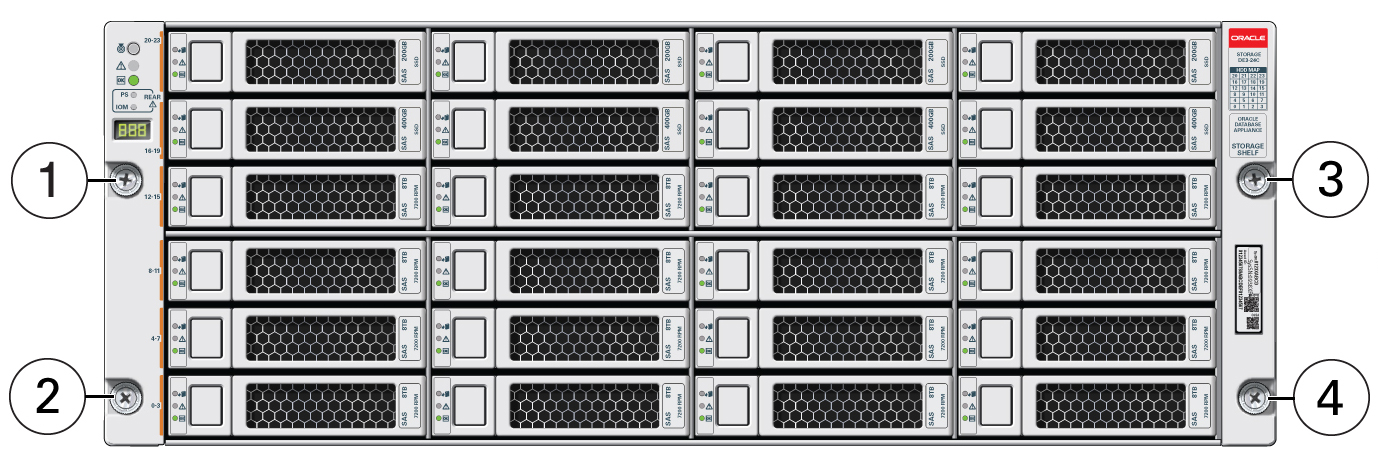

8. Asegure la parte delantera del estante de discos con cuatro tornillos prisioneros [1 - 4].

9. Si se envió el estante de discos montado en rack, instale un tornillo [1 y 2] en cada reborde trasero del chasis [A].
