Guía de instalación de Oracle^® ZFS Storage Appliance versión OS8.8.x

Visión general del controlador 7320

En esta sección, se proporciona una descripción general del controlador Oracle ZFS Storage 7320. Para obtener instrucciones para la instalación, consulte Instalación de un controlador 7x20. Para obtener instrucciones de mantenimiento, consulte Mantenimiento de los controladores 7320 y 7420 en el Manual de mantenimiento del cliente de Oracle ZFS Storage Appliance.

Especificaciones eléctricas de 7320

En la siguiente lista, se muestran las especificaciones eléctricas para el controlador 7320 .

Conectores

• Dos conectores C13, que funcionan en tomas de 110 a 220 V.

Entrada

• Frecuencias nominales: 50/60 Hz

• Rango de tensión nominal: 100 a 120/200 a 240 V CA

• Corriente máxima CA RMS: 9,0 A máx.

• Rango de funcionamiento de CA: 90 a 264 V CA

Salida

• 3,3 V CC en espera: 3,6A

• +12 V CC: 62,3A

Disipación de potencia

• Consumo de energía máx.: 873 W

• Potencia térmica máx.: 2977 BTU/h

• Voltios-Amperios: 891 VA a 240 V CA, 0,98 P.F.

Configuraciones básicas del controlador 7320

Las opciones de configuración básica del controlador 7320 son:

• Único o en cluster

• 24 GB o 96 GB de RAM

• 2 procesadores de núcleo cuádruple de 2,4 GHz

• Un HBA SAS externo

• Cuatro puertos Ethernet 10/100/1000

Componentes del panel frontal del controlador 7320

En la siguiente figura y referencia, se identifican los LED del panel frontal.

Figura 43  Panel frontal del controlador 7320

Componentes mostrados en la figura 1 Botón/LED de localización 2 LED de servicio requerido (ámbar) 3 LED de estado de energía (verde) 4 Botón de encendido 5 Fuente de alimentación posterior 6 LED de sobrecalentamiento del sistema 7 Ventilador superior

En la siguiente figura y referencia, se identifica la ubicación de las unidades del panel frontal 7320. Las dos unidades de disco duro (HDD) reflejadas que almacenan el sistema operativo residen en las ranuras 0 y 1. Hasta cuatro unidades de estado sólido (SSD ReadZilla), que almacenan la caché de lectura, ocupan las ranuras 2 a 5, en orden. Las ranuras 6 y 7 están vacías, y deben tener paneles de relleno de unidades.

Figura 44  Ubicaciones de unidades del panel frontal del controlador 7320

Ubicación de unidades de disco HDD 1 HDD3 HDD5 HDD0 HDD2 HDD4 HDD6 HDD7

Componentes del panel posterior de 7320

A continuación, se incluye una ilustración del panel trasero del controlador de almacenamiento 7320. Sun 375-3609 se usa en la ranura 2, no se puede instalar en ninguna otra ranura, y no se ofrece una segunda como opción.

Para obtener información acerca de las tarjetas PCIe, consulte Opciones de configuración de 7320 en el Manual de mantenimiento del cliente de Oracle ZFS Storage Appliance.

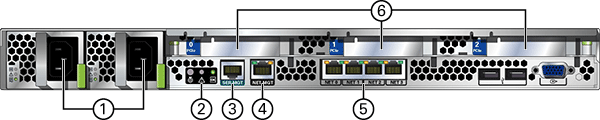

Figura 45  Panel posterior del controlador 7320

Componentes mostrados en la figura 1 Fuentes de alimentación 2 LED de estado de resumen del controlador de almacenamiento 3 Puerto de gestión serie 4 Puerto Ethernet de gestión de red (NET MGT) 10/100 BASE-T 5 Puertos Ethernet 6 Ranuras PCIe

El controlador 7320 tiene los siguientes puertos:

• Puertos Ethernet: Existen cuatro puertos Gigabit Ethernet RJ-45 (NET 0, NET 1, NET 2, NET 3) situados en la placa base que funcionan a 10/100/1000 Mbit/s. Estas interfaces de red se deben configurar antes de usarse.

• Puerto de gestión de red: el conector de gestión de red (NET MGT) es un puerto Ethernet 10/100 BASE-T RJ-45 que proporciona una interfaz de terminal alternativa a la consola del SP.



• Puerto de gestión serie: El conector de gestión serie (SERIAL MGT) es un conector RJ-45 que proporciona una conexión de terminal a la consola del SP.
