Oracle Storage Drive Enclosure DE3-24

En esta sección, se presentan los componentes del panel frontal y posterior de los estantes de discos DE3-24P y DE3-24C.

Estante de discos DE3-24P

Oracle Storage Drive Enclosure DE3-24P es un chasis 2U que admite 24 unidades SAS-3 de 2,5 in. Las HDD de alto rendimiento proporcionan almacenamiento confiable. Las SSD proporcionan operaciones de escritura aceleradas, y para algunos controladores, operaciones de caché optimizadas para lectura. Este estante de discos incluye módulos de E/S (IOM) redundantes dobles y una fuente de alimentación doble con módulos de ventiladores.

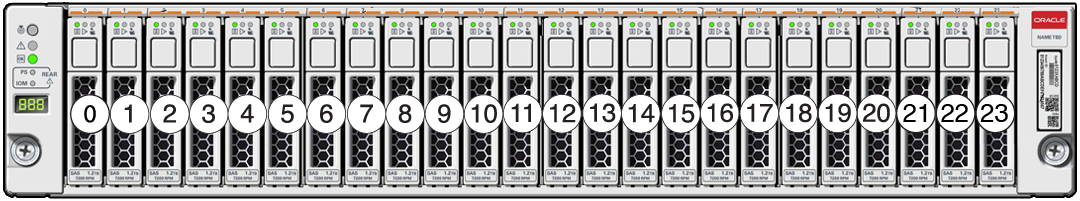

Figura 1  Ubicaciones de unidades DE3-24P (vista frontal)

image:Gráfico en el que se muestran los números de unidad DE3-24P

Se admiten hasta cuatro SSD de log optimizadas para escritura por cada estante de discos. Los dispositivos de registro se deben completar en orden en las ranuras 20, 21, 22 y 23.

También se pueden instalar SSD de caché optimizadas para lectura en el estante de discos DE3-24P, para algunos controladores. Para obtener información detallada sobre la configuración de las ranuras y los requisitos mínimos de software, consulte Configuraciones de estantes de discos en el Manual de mantenimiento del cliente de Oracle ZFS Storage Appliance.

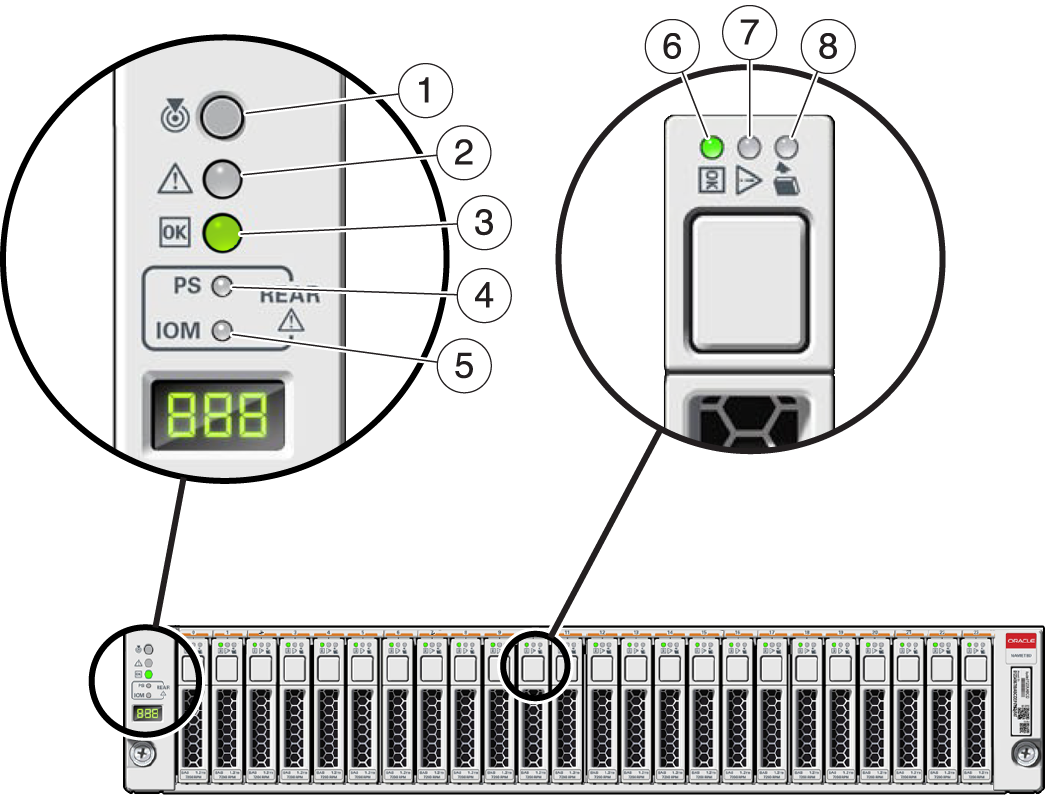

Figura 2  Indicadores de estado de DE3-24P (vista frontal)

image:Gráfico en el que se muestra el contenedor de unidades y los LED de las unidades

Componentes mostrados en la figura
1 Indicador de localización
2 Indicador de acción de servicio requerida
3 Indicador de estado
4 Indicador de fallo de fuente de alimentación
5 Indicador de fallos de módulo de E/S de SAS
6 Indicador de energía/actividad
7 Indicador de acción de servicio requerida en la unidad
8 Indicador de Listo para extraer

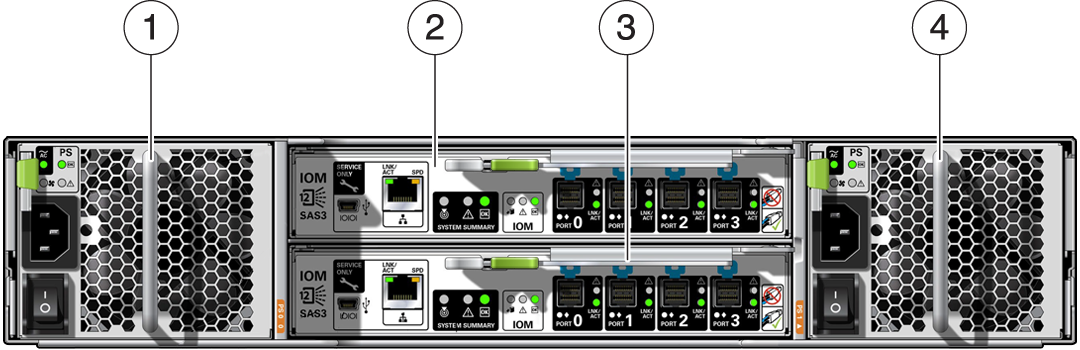

Figura 3  Panel posterior de DE3-24P

image:Gráfico en el que se muestra el panel posterior del contenedor de unidades DEw-24P

Componentes mostrados en la figura
1 Fuente de alimentación con módulo de ventilación 0
2 Módulo de E/S 1
3 Módulo de E/S 0
4 Fuente de alimentación con módulo de ventilación 1

Estante de discos DE3-24C

Oracle Storage Drive Enclosure DE3-24C es un chasis de 4U que admite 24 unidades SAS-3 de 3,5 in. Las HDD de alto rendimiento proporcionan almacenamiento confiable. Las SSD proporcionan operaciones de escritura aceleradas, y para algunos controladores, operaciones de caché optimizadas para lectura. Este estante de discos incluye módulos de E/S (IOM) redundantes dobles y una fuente de alimentación doble con módulos de ventiladores.

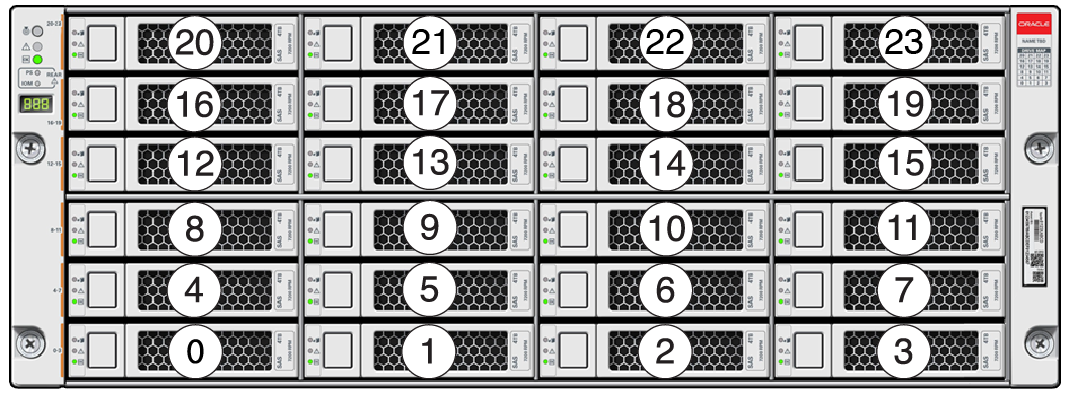

Figura 4  Ubicaciones de unidades DE3-24C (vista frontal)

image:Gráfico en el que se muestran los números de la unidad DE3-24C

Se admiten hasta cuatro SSD de log optimizadas para escritura por cada estante de discos. Los dispositivos de registro se deben completar en orden en las ranuras 20, 21, 22 y 23.

También se pueden instalar SSD de caché optimizadas para lectura en el estante de discos DE3-24C, para algunos controladores. Para obtener información detallada sobre la configuración de las ranuras y los requisitos mínimos de software, consulte Configuraciones de estantes de discos en el Manual de mantenimiento del cliente de Oracle ZFS Storage Appliance.

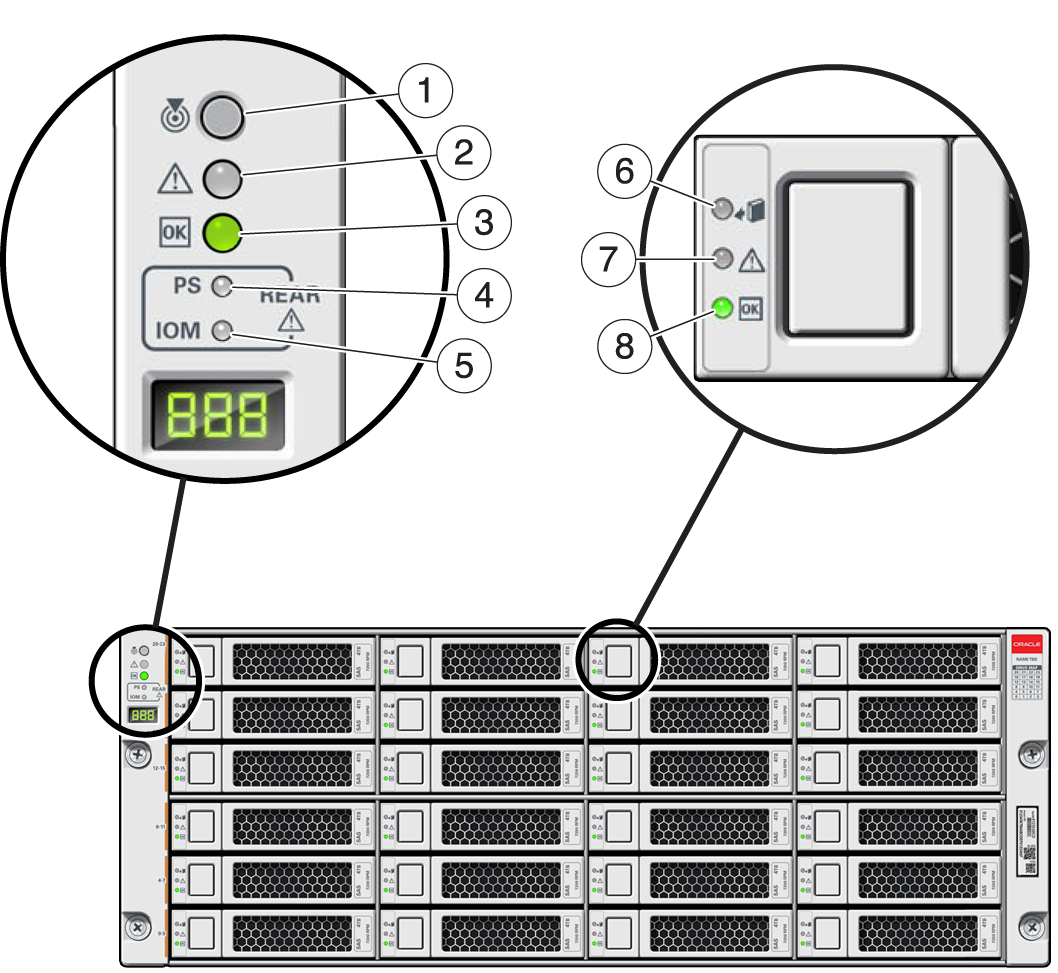

Figura 5  Indicadores de estado de DE3-24C (vista frontal)

image:Gráfico en el que se muestra el contenedor de unidades y los LED de las unidades

Componentes mostrados en la figura
1 Indicador de localización
2 Indicador de acción de servicio requerida
3 Indicador de estado
4 Indicador de fallo de fuente de alimentación
5 Indicador de fallos de módulo de E/S de SAS
6 Indicador de Listo para extraer
7 Indicador de acción de servicio requerida en la unidad
8 Indicador de energía/actividad

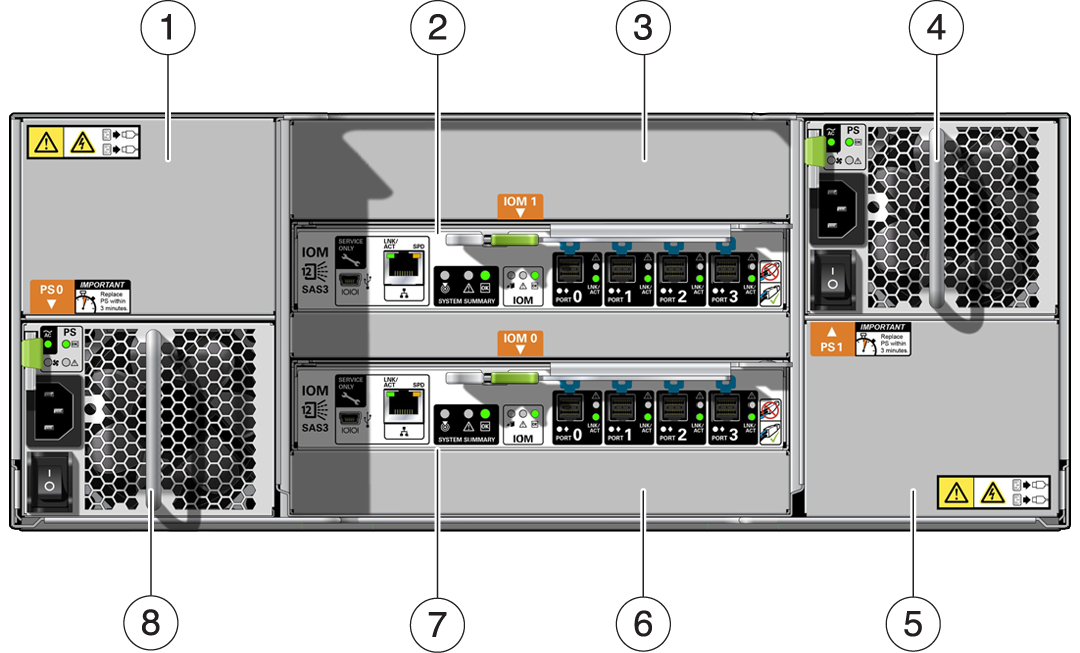

Figura 6  Panel posterior de DE3-24C

image:Gráfico en el que se muestra el panel posterior del contenedor de unidades DEw-24C

Componentes mostrados en la figura
1 Panel de relleno de fuente de alimentación, ranura 4
2 Módulo de E/S 1
3 Panel de relleno de módulo de E/S
4 Fuente de alimentación con módulo de ventilación 2
5 Panel de relleno de fuente de alimentación, ranura 2
6 Panel de relleno de módulo de E/S
7 Módulo de E/S 0
8 Fuente de alimentación con módulo de ventilación 1

Notas -  Es sumamente importante que las fuentes de alimentación y sus paneles de relleno estén en las ranuras correctas.

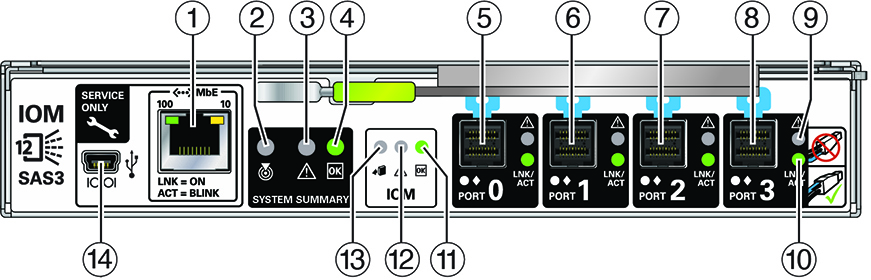

Figura 7  Indicadores de módulo de E/S de DE3

image:Gráfico en el que se muestran los indicadores del módulo de entrada y salida

Componentes mostrados en la figura
1 Solo para servicio técnico de Oracle
2 Indicador de localización
3 Indicador de servicio requerido
4 Indicador de estado
5 Puerto SAS-3 0
6 Puerto SAS-3 1
7 Puerto SAS-3 2
8 Puerto SAS-3 3
9 Indicador de servicio requerido en el puerto de host
10 Indicador de actividad de puerto de host
11 Indicador de energía/actividad
12 Indicador de servicio requerido en el módulo de E/S
13 Indicador de Listo para extraer
14 Solo para servicio técnico de Oracle

Los estantes de discos DE3-24C y DE3-24P usan el mismo módulo de E/S.

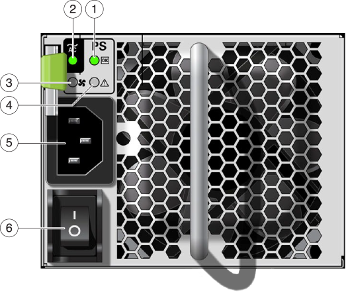

Figura 8  Indicadores de fuente de alimentación de DE3

image:Gráfico en el que se muestran los indicadores de fuente de alimentación en la parte posterior del contenedor de unidades

Componentes mostrados en la figura
1 Indicador de estado de fuente de alimentación
2 Indicador de fallo de CA
3 Indicador de fallo de ventilador
4 Indicador de fallo de CC
5 Conector de entrada de alimentación universal
6 Interruptor de encendido/apagado

Los estantes de discos DE3-24C y DE3-24P usan la misma fuente de alimentación.
