Tarjetas de E/S PCIe del controlador 7420

Opciones de E/S de PCIe del controlador 7420: el controlador 7420 tiene diez ranuras PCIe. En esta tabla, se describen las ranuras de tarjetas PCIe básicas y opcionales para las configuraciones independientes y de cluster.


Notas -  7420 M2 reserva la ranura 0 para un HBA interno SAS-2 y las ranuras 1 y 8 para dos HBA externos SAS-2.
Tabla 39  Opciones de PCIe para el controlador 7420
Ranura
N.º ref. fabricación
Descripción
Máx.
Nota
0
7054001
HBA interno SAS-2, 6 Gb/s, 8 puertos
1
La ranura 0 de 7420 M2 se reserva para el HBA interno SAS-2
0
371-4325-02
HBA FC, 8 Gb, 2 puertos
6
Iniciador o destino FC opcional (copia de seguridad) para el controlador 7420
0
7051223
NIC 10GbE óptica, 2 puertos
6
Front-end recomendado opcional para el controlador 7420
0
7054739
NIC de cobre de 4 puertos
6
Front-end recomendado opcional para el controlador 7420
1
F375-3609-03 (7059331 para países de la UE)
HBA externo SAS, 2 puertos
6
Configuración básica (2 como mínimo)
2
F375-3609-03 (7059331 para países de la UE)
HBA externo SAS, 2 puertos
6
Backend opcional adicional
2
7054739
NIC de cobre de 4 puertos
6
Front-end recomendado opcional
2
371-4325-02
HBA FC 8 Gb, 2 puertos
6
Iniciador o destino FC opcional (copia de seguridad)
2
375-3606-03
HCA InfiniBand CX1
4
Front-end recomendado opcional
2
7051223
NIC 10 GbE óptica, 2 puertos
6
Front-end recomendado opcional
2
375-3696-01
HCA InfiniBand CX2
4
Front-end recomendado opcional
3
F375-3609-03 (7059331 para países de la UE)
HBA externo SAS, 2 puertos
6
Backend opcional adicional
3
7054739
NIC de cobre de 4 puertos
6
Front-end recomendado opcional
3
371-4325-02
HBA FC, 8 Gb, 2 puertos
6
Iniciador o destino FC opcional (copia de seguridad)
3
375-3606-03
HCA InfiniBand CX1
4
Front-end recomendado opcional
3
7051223
NIC 10 GbE óptica, 2 puertos
6
Front-end recomendado opcional
3
375-3696-01
HCA InfiniBand CX2
4
Front-end recomendado opcional
4
7054739
NIC de cobre de 4 puertos
6
Front-end recomendado opcional
4
375-3606-03
HCA InfiniBand CX1
4
Front-end recomendado opcional
4
7051223
NIC 10 GbE óptica, 2 puertos
6
Front-end recomendado opcional
4
371-4325-02
HBA FC, 8 Gb, 2 puertos
6
Iniciador o destino FC opcional (copia de seguridad)
4
375-3696-01
HCA InfiniBand CX2
4
Front-end recomendado opcional
C
7056175
Cluster Controller 200
1
Configuración básica de cluster
5
7054739
NIC de cobre de 4 puertos
6
Front-end recomendado opcional
5
375-3606-03
HCA InfiniBand CX1
4
Front-end recomendado opcional
5
7051223
NIC 10 GbE óptica, 2 puertos
6
Front-end recomendado opcional
5
371-4325-02
HBA FC, 8 Gb, 2 puertos
6
Iniciador o destino FC opcional (copia de seguridad)
5
375-3696-01
HCA InfiniBand CX2
4
Front-end recomendado opcional
6
F375-3609-03 (7059331 para países de la UE)
HBA externo SAS, 2 puertos
6
Backend opcional adicional
6
7054739
NIC de cobre de 4 puertos
6
Front-end recomendado opcional
6
371-4325-02
HBA FC, 8 Gb, 2 puertos
6
Iniciador o destino FC opcional (copia de seguridad)
6
375-3606-03
HCA InfiniBand CX1
4
Front-end recomendado opcional
6
7051223
NIC 10 GbE óptica, 2 puertos
6
Front-end recomendado opcional
6
375-3696-01
HCA InfiniBand CX2
4
Front-end recomendado opcional
7
F375-3609-03 (7059331 para países de la UE)
HBA externo SAS, 2 puertos
6
Backend opcional adicional
7
7054739
NIC de cobre de 4 puertos
6
Front-end recomendado opcional
7
371-4325-02
HBA FC, 8 Gb, 2 puertos
6
Iniciador o destino FC opcional (copia de seguridad)
7
375-3606-03
HCA InfiniBand CX1
4
Front-end recomendado opcional
7
7051223
NIC 10 GbE óptica, 2 puertos
6
Front-end recomendado opcional
7
375-3696-01
HCA InfiniBand CX2
4
Front-end recomendado opcional
8
F375-3609-03 (7059331 para países de la UE)
HBA externo SAS, 2 puertos
6
Configuración básica (2 como mínimo)
9
371-4325-02
HBA FC, 8 Gb, 2 puertos
6
Iniciador o destino FC opcional (copia de seguridad)
9
7051223
NIC 10GbE óptica, 2 puertos
6
Front-end recomendado opcional
9
7054739
NIC de cobre de 4 puertos
6
Front-end recomendado opcional

Opciones de NIC y HBA del controlador 7420: en esta tabla, se describen las opciones de tarjetas PCIe NIC/HBA para las configuraciones independientes y de cluster.

Tabla 40  Opciones de NIC/HBA del controlador 7420
N.º ref. marketing
Descripción
N.º ref. fabricación
SGX-SAS6-INT-Z
HBA interno SAS-2, 6 Gb/s, 8 puertos
7054001
SG-XPCIE2FC-QF8-Z
HBA FC, 8 Gb, 2 puertos
371-4325-02
SG-XPCIESAS-GEN2-Z
HBA externo SAS (x4), 2 puertos
F375-3609-03
7105394
HBA externo SAS (x4), 2 puertos para países de la UE
7059331
X4446A-Z-N
GbE UTP, 4 puertos
7054739
X4242A
CX2 4xQDR, HCA, 2 puertos
594-6776-01
X1109A-Z
NIC 10 GbE SFP+, 2 puertos
7051223
X2129A
XCVRm 850NM, 1/10 GPS, alcance corto, SFP
7015839
X5562A-Z
Transceptor, 10GbE/1GbE SFP+, LR
594-6689-01

Orden de ranuras PCIe del controlador 7420: cuando se instalan tarjetas PCIe adicionales a la configuración básica del controlador 7420, las tarjetas se deben agregar en un orden específico.


Notas -  El controlador 7420 M2 reserva la ranura 0 para un HBA SAS-2 interno, y las ranuras 1 y 8 para dos HBA SAS-2 externos (consulte Tarjetas de E/S PCIe del controlador 7420).

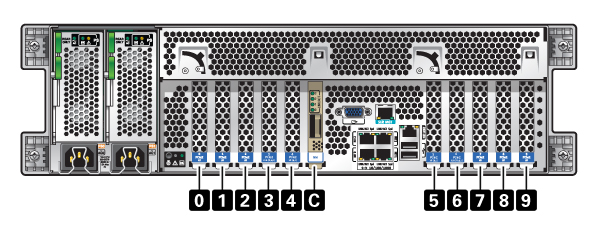

Figura 62  Tarjetas PCIe y orden de ranuras del controlador 7420

image:Gráfico en el que se muestra el orden de las ranuras y las tarjetas PCIe del controlador 7420

Instale las tarjetas PCIe opcionales en el siguiente orden:

Tabla 41  Tarjetas PCIe opcionales y orden de ranuras del controlador 7420
Tarjeta PCIe
Orden de ranuras
1. HBA externo SAS-2
Ranura 2, 7, 3, 6
2. HBA de FC de 8 Gb
Ranura 9
Los HBA FC adicionales se instalan a lo último
3. HCA InfiniBand
Ranura 7, 2, 6, 3, 5, 4
4. Ethernet, 10 Gb
Ranura 7, 2, 6, 3, 5, 4, 0 (no disponible para 7420 M2), 9
5. Quad Ethernet, 1 Gb
Ranura 7, 2, 6, 3, 5, 4, 0 (no disponible para 7420 M2), 9
6. HBA de FC de 8Gb restantes
Ranura 7, 2, 6, 3, 5, 4, 0 (no disponible para 7420 M2)
