Configuración de tarjetas PCIe del controlador ZS5-4

Las once ranuras PCIe se ubican dentro del controlador, en la parte trasera. Visto desde la parte frontal del controlador, las ranuras se dividen en dos grupos, un grupo de seis del lado derecho de la tarjeta SP y un grupo de cinco del lado izquierdo de la tarjeta SP. Las ranuras se designan de derecha a izquierda. Las seis ranuras del lado derecho se designan como PCI-1 a PCI-6. Las cinco ranuras del lado izquierdo se designan como PCI-7 a PCI-11.

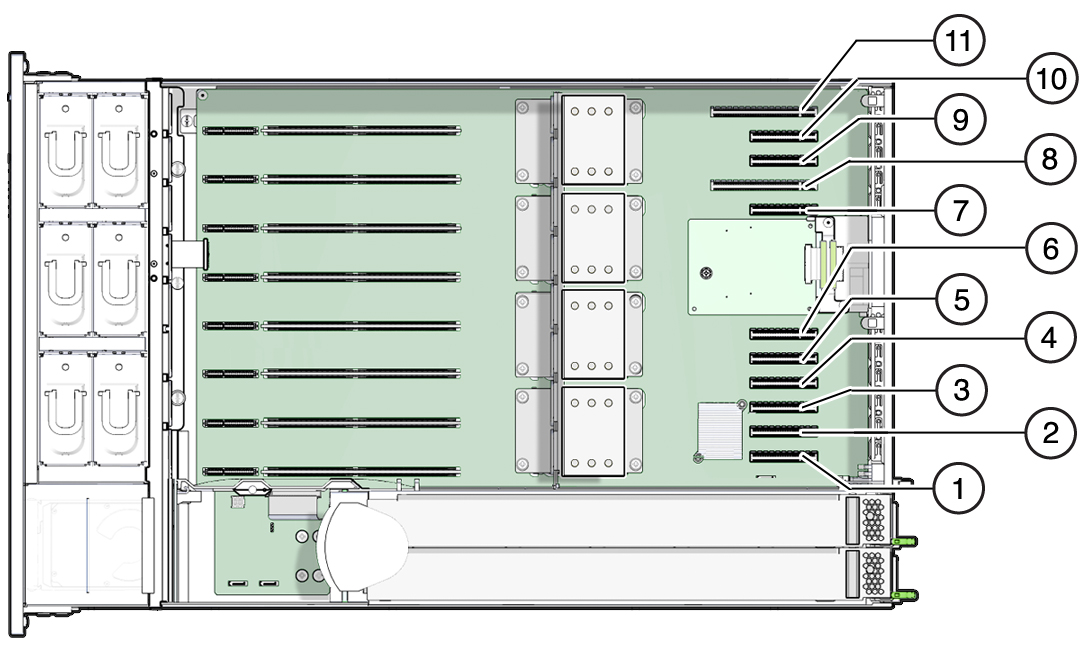

image:Ilustración en la que se muestra la ubicación y las designaciones de las ranuras PCIe.
Referencia
Descripción
Referencia
Descripción
1
PCIe 1
7
PCIe 7
2
PCIe 2
8
PCIe 8
3
PCIe 3
9
PCIe 9
4
PCIe 4
10
PCIe 10
5
PCIe 5
11
PCIe 11
6
PCIe 6

Longitud y funciones de las ranuras PCIe

El controlador contiene once ranuras de tarjetas PCIe 2.0 de bajo perfil, las cuales tienen las siguientes funciones y longitud:

  • Las ranuras 1, 2, 3, 4, 5, 6, 7, 9 y 10 tienen conectores x8 (interfaz eléctrica x8)

  • Las ranuras 8 y 11 tienen conectores x16 (interfaz eléctrica x8 o x16)

Orden de asignación de ranuras de tarjeta PCIe

Cada controlador ZS5-4 de la unidad base está siempre cargado con los siguientes HBA en las siguientes ranuras PCIe:

  • Ranura 2: HBA SAS-3 interno

  • Ranura 4: tarjeta de interfaz de cluster

  • Ranura 6: HBA SAS 4x4

  • Ranura 7: HBA SAS 4x4

Todas las opciones permitidas de las tarjetas PCIe del controlador ZS5-4 se deben instalar en las ubicaciones de las ranuras de tarjetas restantes y se deben completar de acuerdo con la prioridad y la secuencia que se muestran a continuación:

  1. Instale tarjetas HBA SAS 4x4 adicionales en la ranura 9 y, luego, en la ranura 3.

  2. Instale tarjetas QDR InfiniBand (IB) opcionales de dos puertos en la ranura 11, luego en la ranura 8, luego en la ranura 5, luego en la ranura 1, luego en la ranura 10, luego en la ranura 3, luego en la ranura 9.

  3. Instale tarjetas NIC opcionales de dos puertos de 40GbE en la ranura 11, luego en la ranura 8, luego en la ranura 5, luego en la ranura 1, luego en la ranura 10, luego en la ranura 3, luego en la ranura 9.

  4. Instale tarjetas HBA FC opcionales de dos puertos de 16 Gb en la ranura 11, luego en la ranura 8, luego en la ranura 5, luego en la ranura 1, luego en la ranura 10, luego en la ranura 3, luego en la ranura 9.

  5. Instale tarjetas SFP+NIC opcionales de dos puertos de 10GbE en la ranura 11, luego en la ranura 8, luego en la ranura 5, luego en la ranura 1, luego en la ranura 10, luego en la ranura 3, luego en la ranura 9.

  6. Instale tarjetas NIC opcionales de dos puertos de 10GBase-T en la ranura 11, luego en la ranura 8, luego en la ranura 5, luego en la ranura 1, luego en la ranura 10, luego en la ranura 3, luego en la ranura 9.
