Sustitución de una placa de memoria o una tarjeta PCIe de un controlador 7x20


Precaución  -  Este procedimiento requiere que manipule componentes sensibles a descargas electrostáticas, lo que puede provocar fallos en el componente. Para evitar daños, utilice una muñequera y una alfombra antiestáticas cuando manipule los componentes. Tenga en cuenta que la tarjeta Sun Flash Accelerator F20 del sistema 7120 es una FRU y debe ser reemplazada por un representante del servicio de asistencia de Oracle.


Vaya a la pantalla Mantenimiento > Hardware de la BUI y haga clic en el ícono de la flecha derecha image:Ícono de aplicación en el controlador. A continuación, haga clic en Slots (Ranuras) para ubicar el componente defectuoso. Todos los HBA deben ser del mismo tipo. Asegúrese de haber actualizado el software del sistema antes de instalar la nueva versión del HBA.

  1. Apague el controlador de almacenamiento como se describe en Apagado del controlador.
  2. Desconecte los cables de alimentación de CA del panel posterior del controlador de almacenamiento.

    Precaución  -  Como el sistema siempre recibe energía en espera de 3,3 V CC, debe desenchufar los cables antes de acceder a los componentes que se reparan cuando no están en funcionamiento.


  3. Extienda el controlador desde el rack como se describe en Extensión del controlador desde el rack.
  4. 7120 o 7320: para extraer la cubierta superior:
    1. Desbloquee la puerta del módulo de ventilación, tire las dos lengüetas de liberación hacia atrás, gire la puerta del ventilador a la posición de apertura y manténgala ahí.
    2. Presione el botón de apertura de la cubierta superior y deslice la cubierta hacia la parte trasera aproximadamente 1,3 cm (0,5 in).
    3. Levante y extraiga la cubierta superior.
  5. 7420: Para extraer la cubierta superior:
    1. Levante simultáneamente los dos pasadores de la cubierta en sentido recto.
      image:Gráfico en el que se muestra cómo extraer la cubierta superior del controlador 7420
    2. Levante y extraiga la cubierta superior.
  6. Ubique la posición de la tarjeta PCIe en el controlador de almacenamiento; consulte Opciones de configuración del controlador 7320 para controladores 7320, Opciones de PCIe de 7120 para controladores 7120 o Tarjetas de E/S PCIe del controlador 7420 para controladores 7420.
  7. 7120 o 7320: para sustituir la tarjeta PCIe:
    1. Desconecte todos los cables de datos conectados a las tarjetas en la placa de memoria PCIe que desea sustituir. Coloque una etiqueta en los cables para conectarlos correctamente más adelante.
    2. Afloje los dos tornillos Phillips prisioneros en el extremo de la barra transversal del panel posterior, y luego levante la barra transversal y tire de ella para extraerla.

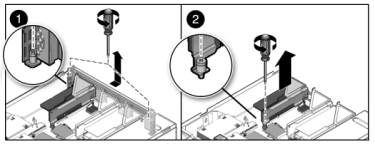

      image:Gráfico en el que se muestra cómo extraer una barra transversal de ranura de una tarjeta PCIe de un controlador 7120 o 7320
    3. Afloje el tornillo prisionero que fija el extremo de la parte frontal de la placa de memoria y el tornillo Phillips ubicado en el otro extremo de la placa de memoria.
    4. Levante la placa de memoria para extraerla del controlador de almacenamiento.

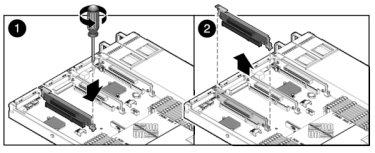

      image:Gráfico en el que se muestra cómo extraer una placa de memoria PCIe de un controlador 7120 o 7320
    5. Quite con cuidado la tarjeta PCIe del conector de la placa de memoria y limpie la ranura con aire comprimido filtrado, si es necesario.

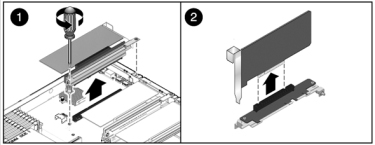

      image:Gráfico en el que se muestra cómo extraer una tarjeta PCIe de un controlador 7120 o 7320
    6. Inserte la tarjeta PCIe de sustitución en la ranura de la placa y conecte los cables.

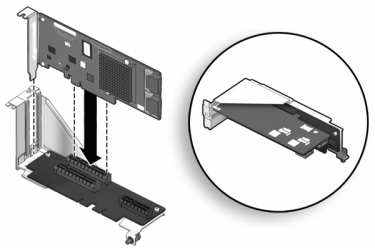

      image:Gráfico en el que se muestra cómo instalar una tarjeta PCIe en un controlador 7120 o 7320
    7. Alinee la placa de memoria (y todas las tarjetas PCIe conectadas) con la ubicación deseada en la placa base, y luego insértela en su ranura.

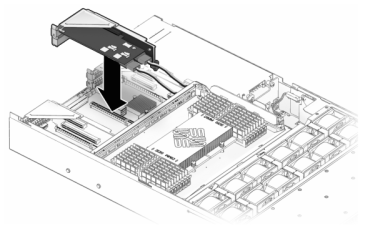

      image:Gráfico en el que se muestra cómo instalar una placa de memoria PCIe de un controlador 7120 o 7320
    8. Deslice la parte posterior de la placa de memoria dentro del refuerzo del panel posterior de la placa base.
    9. Apriete el tornillo que fija la placa de memoria a la placa base.
    10. Vuelva a colocar la barra transversal PCI del panel posterior. Para ello, deslícela hacia abajo sobre las placas de memoria PCIe y asegúrese de fijarla con dos tornillos Phillips prisioneros.

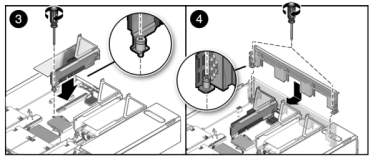

      image:Gráfico en el que se muestra cómo sustituir una barra transversal de ranura de una tarjeta PCIe de un controlador 7120 o 7320
  8. 7420: para sustituir la tarjeta PCIe:
    1. Quite de la posición de bloqueo la barra transversal de la ranura de tarjeta PCIe y gire la barra transversal hasta que alcance una posición recta.

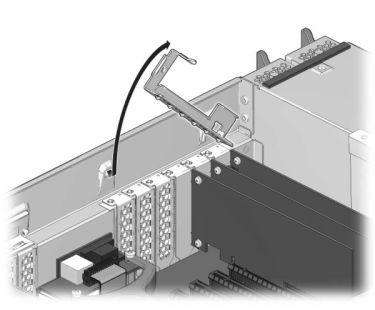

      image:Gráfico en el que se muestra cómo desacoplar una barra transversal de ranura de una tarjeta PCIe de un controlador 7420
    2. Quite el tornillo de fijación que acopla la tarjeta PCIe al chasis.
    3. Quite con cuidado la tarjeta PCIe del conector y limpie la ranura con aire comprimido filtrado, si es necesario.
    4. Instale la tarjeta PCIe de sustitución en la ranura de tarjeta PCIe.
    5. Instale el tornillo de fijación para acoplar la tarjeta PCIe al chasis.
    6. Coloque nuevamente la barra transversal en la posición de cierre y bloqueo.

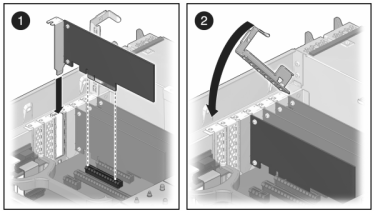

      image:Gráfico en el que se muestra cómo cerrar una barra transversal de ranura de una tarjeta PCIe en un controlador 7420
  9. 7120 o 7320: aunque los componentes pueden variar ligeramente entre el sistema 7120 y 7320, los procedimientos de mantenimientos de ambos son idénticos. En la figura, se muestra el controlador 7320. Para instalar la cubierta superior:
    1. Coloque la cubierta superior en el chasis de modo que sobresalga de la parte trasera del controlador de almacenamiento aproximadamente 2,5 cm (1 in). Luego, deslice la cubierta superior hacia adelante hasta que quede encajada.
    2. Cierre la cubierta del ventilador y coloque los pasadores de la cubierta. La cubierta debe estar totalmente cerrada para que se encienda el controlador de almacenamiento.
      image:Gráfico en el que se muestra cómo cerrar la cubierta del ventilador del controlador 7120 o 7320
  10. 7420: para instalar la cubierta superior:
    1. Coloque la cubierta superior en el chasis (1) de modo que sobresalga de la parte trasera del controlador de almacenamiento aproximadamente 2,5 cm (1 in).
    2. Deslice la cubierta superior hacia la parte trasera del chasis (2) hasta que se acople.
    3. Presione la cubierta con ambas manos hasta que los pasadores queden fijados.
      image:Gráfico en el que se muestra cómo cerrar la cubierta superior del controlador 7420
  11. Presione las lengüetas de liberación en el lateral de cada guía y deslice lentamente el controlador de almacenamiento dentro del rack. Asegúrese de que ningún cable obstruya el trayecto del controlador.
  12. Vuelva a conectar todos los cables con sus puertos originales. Para ello, consulte las etiquetas agregadas previamente como guía. Para obtener información acerca del cableado, consulte la Guía de cableado de Oracle ZFS Storage Appliance.
  13. Conecte los cables de alimentación a las fuentes de alimentación.
  14. Verifique que el modo de energía en espera esté activado. Para ello, controle que el indicador de estado de energía parpadee en el panel frontal aproximadamente dos minutos después de que se hayan conectado los cables de alimentación.
  15. Utilice un lápiz u otro objeto con punta para presionar y soltar el botón de encendido ubicado en el panel frontal del controlador de almacenamiento. El indicador de estado de energía junto al botón de encendido se ilumina y permanece encendido.
  16. Conecte los cables de datos a la tarjeta PCIe a través del organizador de cables.
  17. Vaya a la pantalla Mantenimiento > Hardware de la BUI y haga clic en el ícono de la flecha derecha image:Ícono de aplicación en el controlador. Luego, haga clic en Ranura para verificar el estado del nuevo componente. El ícono de en línea image:ícono de luz encendida debería estar verde.
  18. Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
  19. Instale el estante de discos como se describe en Instalación de estantes de discos en la Guía de instalación de Oracle ZFS Storage Appliance y conecte el almacenamiento de expansión como se describe en Conexión al almacenamiento conectado.
