Sustitución de la fuente de alimentación de ZS5-2

Idioma:

Precaución - Si falla una fuente de alimentación, y no dispone de otra para sustituirla, no la extraiga. Esto permite conservar el flujo de aire adecuado y evita posibles daños en el equipo.

Los controladores de almacenamiento están equipados con fuentes de alimentación redundantes de intercambio en caliente. Use el siguiente procedimiento para reemplazar la fuente de alimentación del dispositivo ZS5-2.

Identifique la fuente de alimentación defectuosa.
- Si no está presente en el sistema, vaya a la sección Mantenimiento > Hardware de la BUI, haga clic en el ícono de flecha derecha del controlador, haga clic en PSU y tome nota del ID de la fuente de alimentación defectuosa, que tiene un ícono ámbar. Para resaltar la ubicación de la fuente de alimentación en la imagen del controlador, haga clic en el ID de la fuente de alimentación. Para ver detalles sobre la fuente de alimentación defectuosa, haga clic en el ícono de información y luego en Problemas activos.
- Si está presente en la ubicación del sistema, puede observar el indicador ámbar de acción de servicio requerida de la fuente de alimentación, el cual debería estar iluminado.
Notas - Puede suceder que los ventiladores de la fuente de alimentación defectuosa giren al encender el sistema. Puede extraer la fuente de alimentación aunque los ventiladores estén girando.
Obtenga acceso a la parte trasera del controlador donde se encuentra la fuente de alimentación defectuosa.
Mantenga presionada la lengüeta de liberación (a) del organizador de cables y gire el organizador para que no estorbe (b).
Desconecte el cable de alimentación de la fuente de alimentación defectuosa.

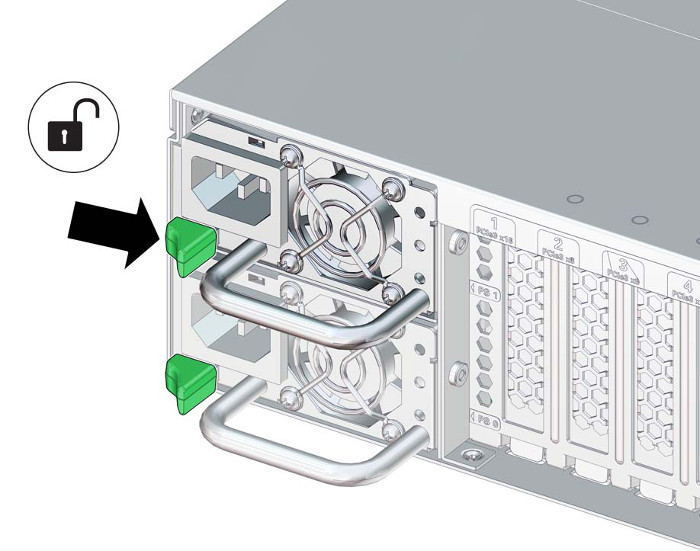

Presione la lengüeta de liberación hacia la derecha y tire simultáneamente de la palanca.

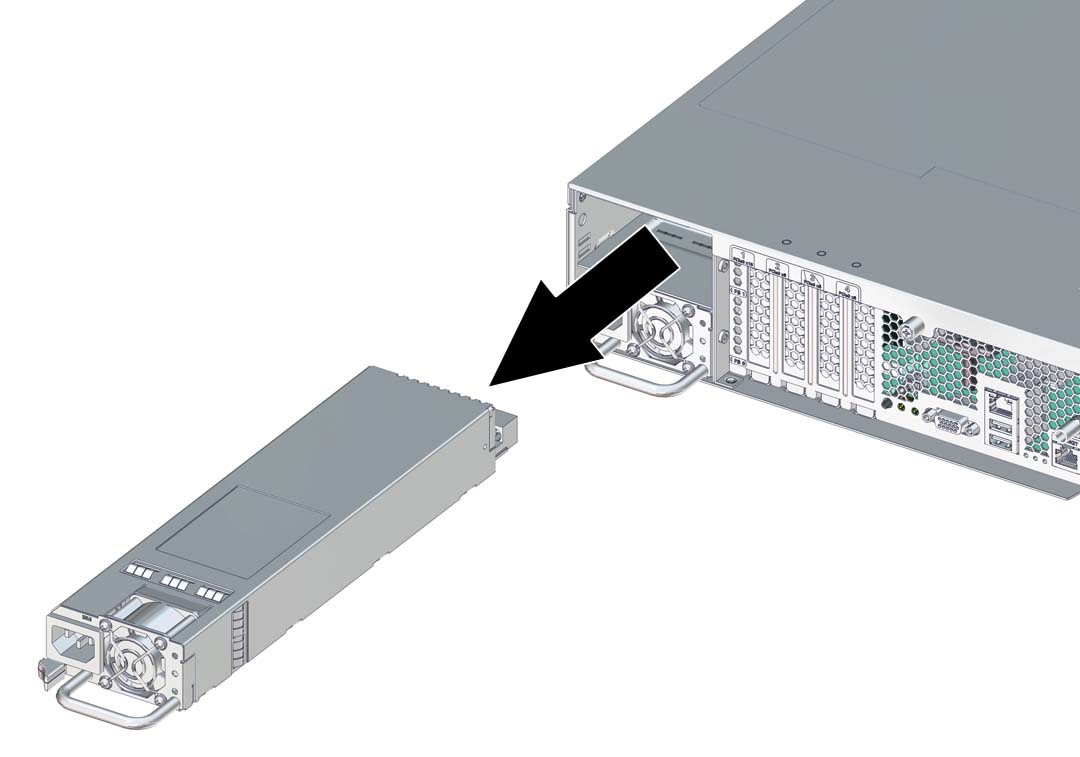

Siga tirando de la palanca para deslizar la fuente de alimentación fuera del chasis. Deje la fuente de alimentación a un lado.
Alinee la fuente de alimentación de sustitución con la ranura del chasis.
El conector de la PDB está de frente al chasis y la lengüeta de liberación está a la izquierda.

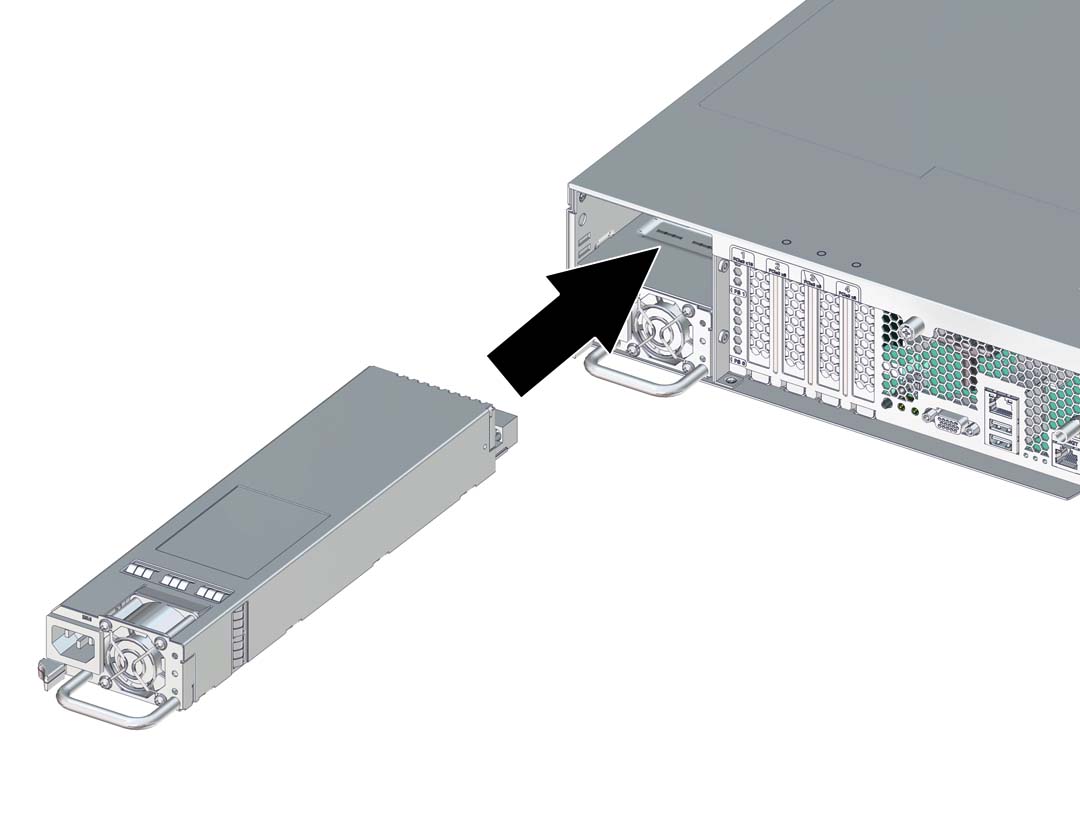

Deslice la fuente de alimentación de sustitución dentro del chasis hasta que la lengüeta de liberación haga un chasquido.
Vuelva a conectar todos los cables con sus puertos originales. Para ello, consulte las etiquetas agregadas previamente como guía. Para obtener información acerca del cableado, consulte la Guía de cableado de Oracle ZFS Storage Appliance.
Conecte el cable de alimentación a la fuente de alimentación.
Verifique que el indicador verde de CA presente esté iluminado.
Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de flecha derecha del controlador, luego en PSU, y verifique que el ícono de estado de la fuente de alimentación instalada recientemente esté en verde. Para ver detalles sobre la nueva fuente de alimentación, haga clic en el ícono de información correspondiente.
Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
