Configuración de tarjetas PCIe del controlador ZS5-2
El controlador ZS5-2 está equipado con seis ranuras de expansión PCle Gen3. Una de estas ranuras siempre está dedicada a un HBA externo y otra está reservada para una tarjeta de interfaz de cluster. Las ranuras restantes se pueden usar para otro HBA externo o uno de varios adaptadores del lado que mira al cliente.
La configuración básica de ZS5-2 contiene las siguientes tarjetas PCIe:
-
Un HBA externo SAS de 4 puertos (4x4) (ranura 2)
-
Una tarjeta de interfaz de cluster (ranura 4)

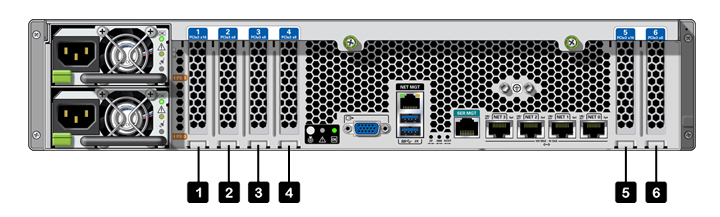

En la siguiente figura, se muestran los números de las ranuras de E/S de PCIe:
Orden de ranuras PCIe: instale tarjetas PCIe opcionales en el siguiente orden:
-
Instale una tarjeta HBA SAS 4x4 adicional en la ranura 6.
-
Instale tarjetas HCA InfiniBand QDR de dos puertos de 40 Gb en la ranura 5, luego en la ranura 1, luego en la ranura 3, luego en la ranura 6.
-
Instale tarjetas HBA FC opcionales de dos puertos de 16 Gb en la ranura 5, luego en la ranura 1, luego en la ranura 3, luego en la ranura 6.
-
Instale tarjetas NIC opcionales de dos puertos de 40 GbE en la ranura 5, luego en la ranura 1, luego en la ranura 3, luego en la ranura 6.
-
Instale tarjetas Ethernet opcionales de dos puertos de 10 Gb en la ranura 5, luego en la ranura 1, luego en la ranura 3, luego en la ranura 6.
-
Instale tarjetas NIC opcionales de dos puertos de 10 GBASE-T en la ranura 5, luego en la ranura 1, luego en la ranura 3, luego en la ranura 6.
