Configuración de la tarjeta PCIe de ZS9-2

Las 10 ranuras PCIe se ubican dentro del controlador, en la parte trasera. Visto desde la parte posterior del controlador, las ranuras se dividen en dos grupos, un grupo de cinco a la izquierda de los indicadores posteriores y los puertos de red incorporados y un grupo de cinco a la derecha de los indicadores y los puertos de red. Las ranuras PCIe están designadas de izquierda a derecha (vista posterior) con las seis ranuras del lado izquierdo designadas como ranura PCIe 1 a ranura PCIe 6, y las cinco ranuras del lado derecho designadas como ranura PCIe 7 a ranura PCIe 11. En la siguiente figura, se muestra el modelo de gama alta del controlador ZS9-2.

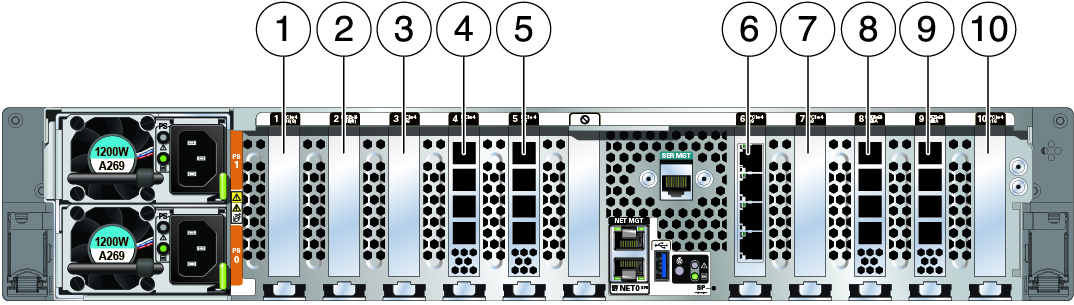

image:La imagen muestra los componentes del panel posterior del controlador ZS9-2 de gama alta.
1 Segunda opción de PCIe
2 Tercera opción de PCIe
3 Quinta opción de PCIe
4 HBA SAS-3 externo
5
  • Modelo de gama alta: HBA SAS-3 externo

  • Modelo de gama media: panel de relleno; ranura no disponible

6 Tarjeta de interfaz de cluster
7 Primera opción de PCIe
8
  • Modelo de gama alta: HBA SAS-3 externo

  • Modelo de gama media: panel de relleno; ranura no disponible

9 HBA SAS-3 externo
10 Cuarta opción de PCIe

Ancho y funciones de las ranuras PCIe

El controlador contiene 10 ranuras de tarjetas PCIe 4.0 de bajo perfil, las cuales tienen las siguientes funciones y ancho:

  • Las ranuras 3 y 10 tienen conectores x16 con interfaz eléctrica x16

  • Las ranuras 1 y 2 tienen conectores x16 con interfaz eléctrica x8

  • Las ranuras 4, 5, 6, 7, 8, y 9 tienen conectores x8 (interfaz eléctrica x8)


Notas -  Si bien las ranuras 1 y2 pueden alojar una tarjeta x16, la capacidad de la tarjeta estará limitada por la interfaz eléctrica x8.

Orden de asignación de ranuras de tarjeta PCIe

Cada controlador ZS9-2 de la unidad base está siempre cargado con los siguientes adaptadores PCIe o paneles de relleno:

  • Ranura 4: HBA SAS-3 4x4

  • Ranura 5: Modelo de gama alta de HBA SAS-3 4x4 modelo de gama alta; modelo de gama media de panel de relleno (ranura no disponible).

  • Ranura 6: tarjeta de interfaz de cluster

  • Ranura 8: Modelo de gama alta de HBA SAS-3 4x4 modelo de gama alta; modelo de gama media de panel de relleno (ranura no disponible).

  • Ranura 9: HBA SAS-3 4x4

Todas las opciones permitidas de las tarjetas PCIe del controlador ZS9-2 se deben instalar en las ubicaciones de las ranuras de tarjetas restantes y se deben completar de acuerdo con la prioridad y la secuencia que se muestran a continuación:

  1. Instale tarjetas NIC 100GbE opcionales de dos puertos en la ranura 3 y, luego, en la ranura 10.

  2. Instale tarjetas NIC 25GbE opcionales de dos puertos en la ranura 7, luego en la ranura 1, luego en la ranura 2, luego en la ranura 10 y luego en la ranura 3.

  3. Instale tarjetas NIC 40GbE opcionales de dos puertos en la ranura 7, luego en la ranura 1, luego en la ranura 2, luego en la ranura 10 y luego en la ranura 3.

  4. Instale tarjetas HBA FC opcionales de dos puertos de 32 Gb en la ranura 7, luego en la ranura 1, luego en la ranura 2, luego en la ranura 10 y luego en la ranura 3.

  5. Instale tarjetas NIC 10GbE opcionales de cuatro puertos en la ranura 7, luego en la ranura 1, luego en la ranura 2, luego en la ranura 10 y luego en la ranura 3.

  6. Instale tarjetas NIC 10GBASE-T opcionales de cuatro puertos en la ranura 7, luego en la ranura 1, luego en la ranura 2, luego en la ranura 10 y luego en la ranura 3.
