Sustitución de un módulo de ventilación de ZS5-2
La extracción del módulo de ventilación es una operación que se debe realizar cuando el controlador no está en funcionamiento. Debe apagar el dispositivo antes de extraer el módulo de ventilación. Se perderá el acceso al almacenamiento a menos que el sistema tenga una configuración de cluster. Realice el siguiente procedimiento para sustituir el módulo de ventilación de ZS5-2.
-
Identifique el módulo de ventilación defectuoso.
-
Si no está presente en el sistema, vaya a la sección Mantenimiento > Hardware de la BUI, haga clic en el ícono de flecha derecha del controlador, haga clic en Ventilador y tome nota del ID del módulo de ventilación defectuoso, que tiene un ícono ámbar. Para resaltar la ubicación del módulo de ventilación en la imagen del controlador, haga clic en el ID del módulo de ventilación. Para ver detalles sobre el módulo de ventilación defectuoso, haga clic en el ícono de información y luego en Problemas activos.
-
Si está presente físicamente en el sistema, tenga en cuenta que cada módulo de ventilación tiene un LED de fallo de ventilador ubicado cerca del módulo en la placa base. El LED ámbar se ilumina cuando fallan los módulos de ventilación.
-
- Apague el controlador de almacenamiento como se describe en Apagado del controlador.
-
Desconecte los cables de alimentación de CA del panel posterior del controlador de almacenamiento.
Precaución - Como el sistema siempre recibe energía en espera de 3,3 V CC, debe desenchufar los cables antes de acceder a los componentes que se reparan cuando no están en funcionamiento.
- Extienda el controlador desde el rack como se describe en Extensión del controlador desde el rack.
- Extraiga la cubierta superior como se describe en Cómo quitar la cubierta superior del controlador.
-
Presione el botón de aviso de fallo en la placa base para que se ilumine el LED de fallo de módulo de ventilación.

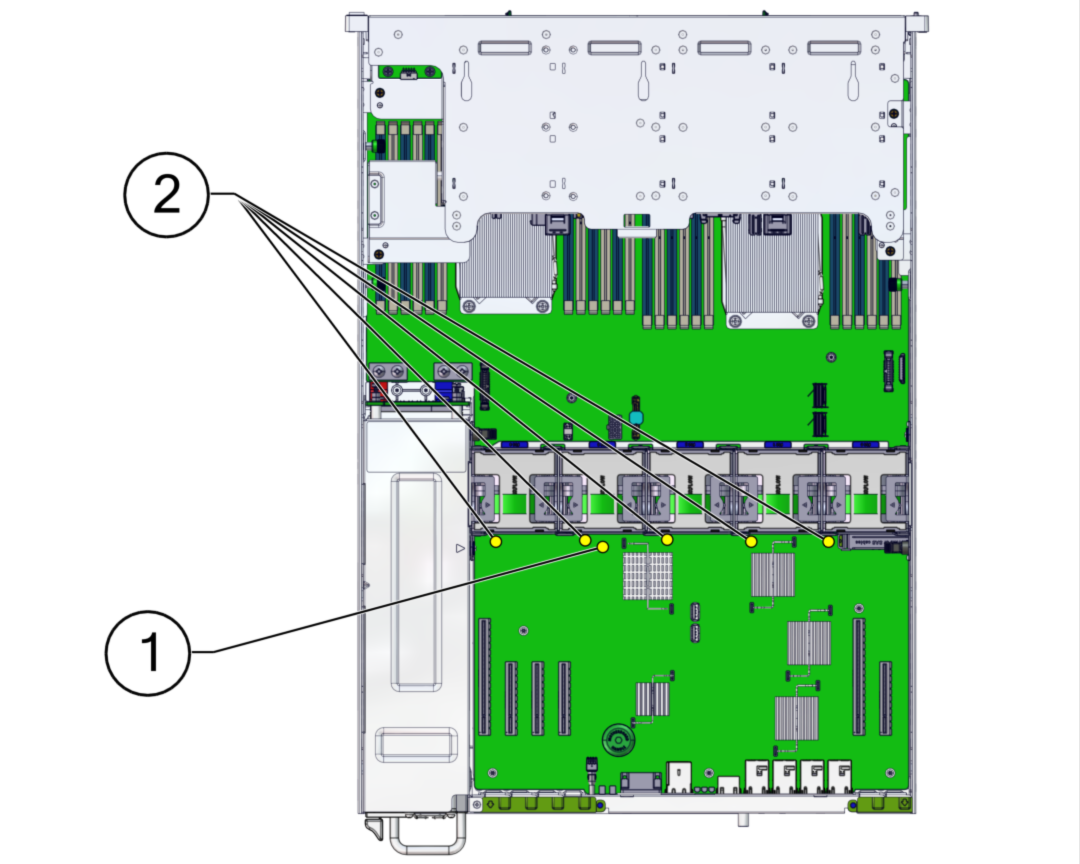

Nro.Descripción1Botón de aviso de fallo2LED de fallo de ventilador -
Tire de la banda verde del módulo de ventilación que hay que sustituir hacia arriba en dirección vertical para levantarlo y extraerlo del chasis, y déjelo a un lado.
-

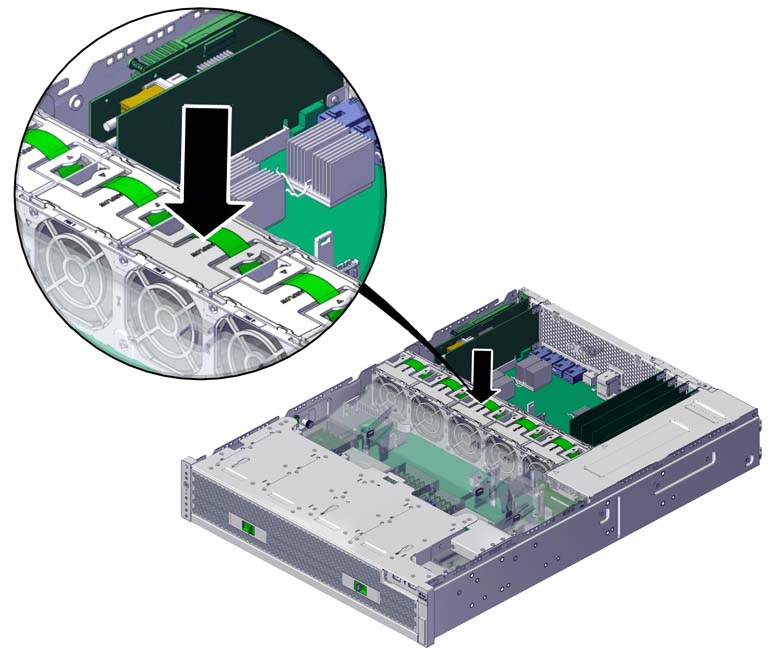

Alinee el módulo de ventilación de sustitución con la ranura de la bandeja de ventiladores.
La banda verde se encuentra en el parte superior del módulo de ventilación, y la flecha indica la parte posterior del chasis.
-
Empuje hacia abajo el módulo de ventilación en la bandeja de ventiladores.
-
Presione el módulo de ventilación hacia abajo hasta que se escuche un chasquido y quede fijo en la bandeja de ventiladores.
- Vuelva a colocar la cubierta superior sobre el chasis y ajuste los dos tornillos prisioneros en la parte posterior de la cubierta superior.
- Para volver a colocar el controlador en la posición de rack normal, empuje las lengüetas de liberación al costado de cada guía y, al mismo tiempo, empuje el controlador de almacenamiento dentro del rack.
- Conecte los cables de alimentación a las fuentes de alimentación. Verifique que la energía en espera esté conectada, lo que se evidencia si los indicadores del estado de energía y del estado del SP del panel frontal están parpadeando de color verde.
- Verifique que los indicadores de estado del SP y de estado de energía se iluminen de color verde sin parpadear después del inicio.
- Verifique que el indicador verde de estado de energía esté iluminado en el módulo de ventilación.
- Verifique que los indicadores de ventilador y de acción de servicio requerida del panel frontal no estén iluminados.
-
Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de flecha derecha del controlador, luego, en Ventilador, y verifique que el ícono de estado
del módulo de ventilación instalado recientemente esté en verde. Para ver detalles sobre el nuevo módulo de ventilación, haga clic en el ícono de información correspondiente.
- Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
